Gerätebeschreibung - Schnellübersicht

Frontansicht

Gerätebeschreibung - Schnellübersicht
4
4.1 Frontansicht
Pos. Symbol
1
2
3
4
5
6
10
Beschreibung 0
Transportgurt > siehe Kapitel 5.1.4
Gerätesteuerung > siehe Kapitel 4.3
Schutzklappe
Anschlussbuchse, Schweißstrom „+"
•
WIG: Anschluss Werkstückleitung
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Austrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
•
E-Hand-Schweißen: Anschluss Elektrodenhalter bzw. Werkstückleitung
•
WIG-Schweißen: Anschluss Schweißstromleitung WIG-Schweißbrenner

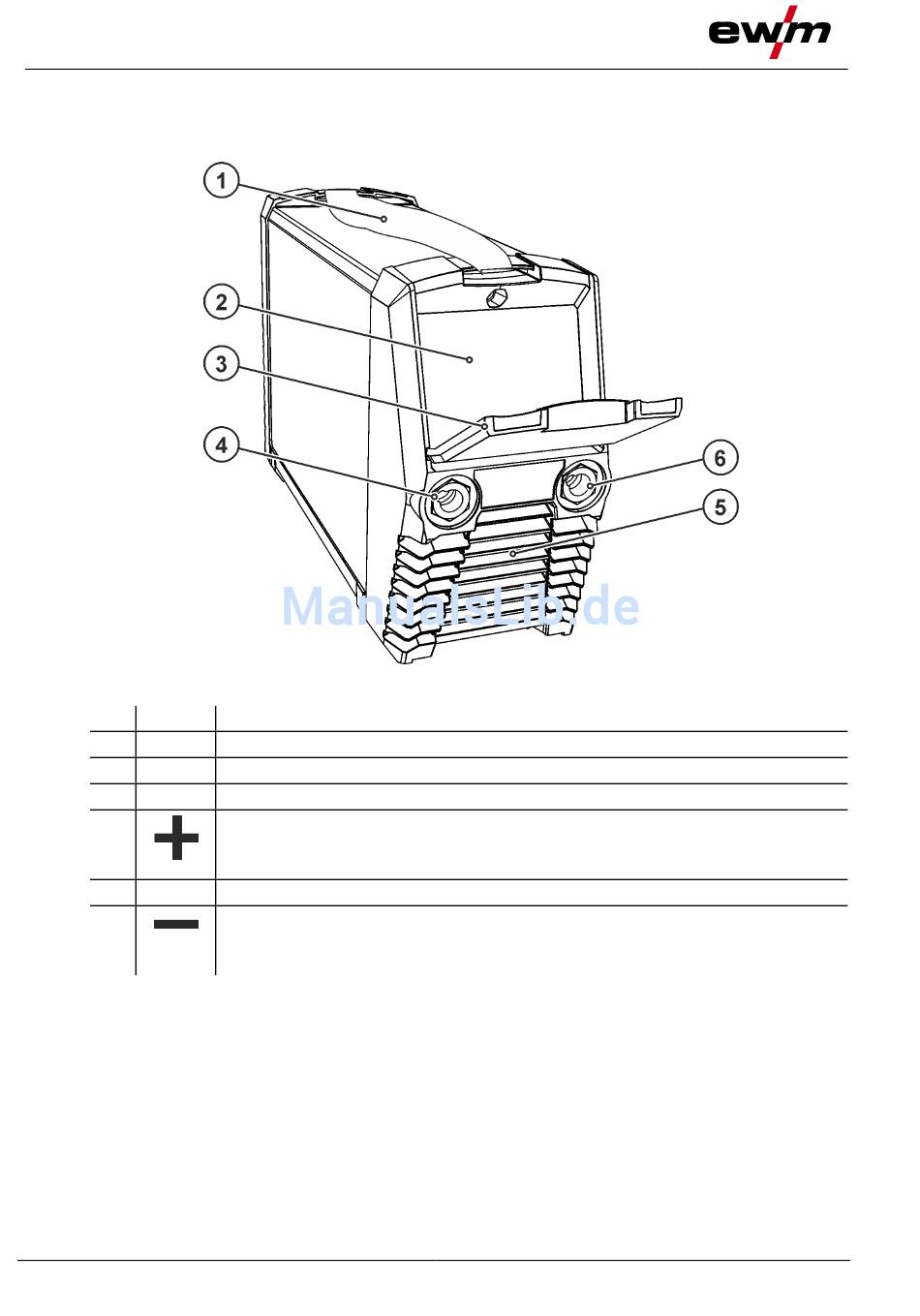

Abbildung 4-1
099-002129-EW500
30.08.2016
