S280 TRC / S300 / S320 TR

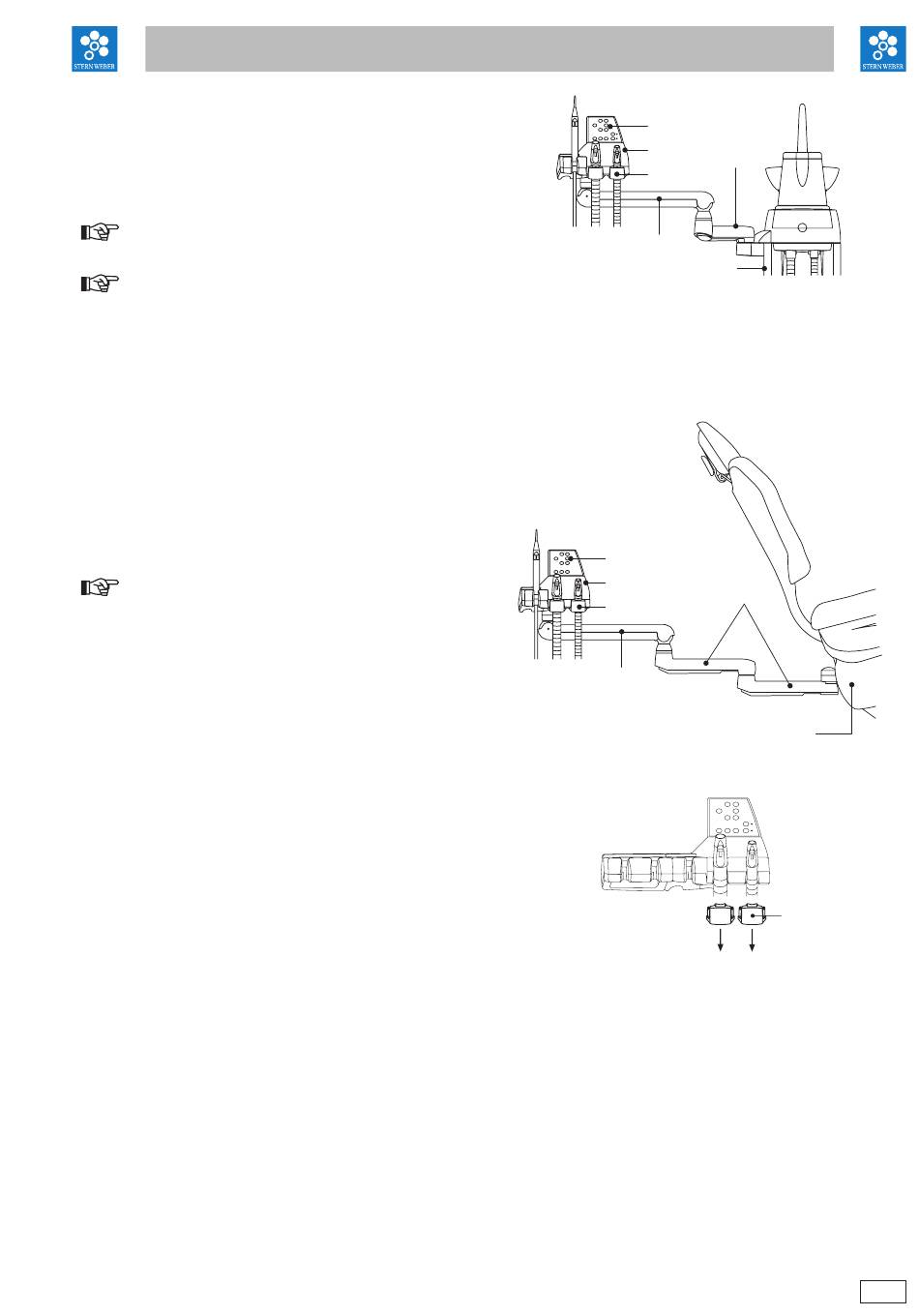

6. Funktionsweise Helferinnenplatte.
Haupteigenschaften:
• Die Platte (a) ist über die beiden Gelenk-Ausleger, die ihre Positionierung
in den jeweils günstigsten Arbeitsbereich ermöglichen, mit der Wasse-
reinheit (b) verbunden.
Der feste Arm ( c ) kann um 215° (Serie S280 TRC) oder um 190° (Serie
S300) oder um 120° (Serie S320 TR) gedreht werden.
Der Pantographarm (e) ermöglicht eine vertikal gerichtete Spannweite
von 335 mm, die sich über 6 Arbeitspositionen erstreckt.
HINWEIS: Um die Helferinnenplatte wieder ganz unten zu posi-
tionieren, muss diese einfach nur angehoben, ganz nach oben gebracht
und dann abgesenkt werden.
HINWEIS nur für Serie S300: Die 2 Arztelement-Halterungsarme
sind mit einer Sicherheitsvorrichtung ausgestattet, die die Patientenstuhl-
bewegung sperrt, wenn die Arme auf ein Hindernis treffen.
• Die Platte (a) ist mit einem Steuerpult (d) ausgerüstet, auf dem die Bedien-
tasten zur Funktionsteuerung des Patientenstuhls und der Wassereinheit
angebracht sind.
• Das Helferinelement kann mit 2 Absaugkanülen und 3 Instrumenten
ausgestattet werden.
• Die Helferinnenplatte ist mit Laufrollen (f) versehen, durch die die Schläu-
che der Saugkanülen geführt und getragen werden.
Behandlungseinheiten Modell: S320 TR CONTINENTAL Version
HYBRID
Haupteigenschaften:
• Das Helferinnenelement ( a ) ist über 3 Gelenk-Ausleger an den Patienten-
stuhl ( m ) gekoppelt, die eine Positionierung des Helferinnenelements in
einer optimalen Arbeitsposition ermöglichen.
Der Federarm ( e ) gestattet eine Höhenverstellung des Helferinnenelements
um 300 mm.
HINWEIS: Die beiden festen Arme ( c ) verfügen über eine Si-
cherheitsvorrichtung, mit der die Fahrbewegungen des Patientenstuhls in
Präsenz eines Hindernisses sofort gestoppt werden.
• Die Platte ( a ) ist mit einem Steuerpult ( d ) ausgerüstet, auf dem die
Bedientasten zur Funktionsteuerung des Patientenstuhls und der Was-
sereinheit angebracht sind
• Die Helferinnenplatte kann mit 2 Saugkanülen und 3 Instrumenten ausgerü-
stet werden.
• Die Helferinnenplatte ist mit Laufrollen ( f ) versehen, durch die die
Schläuche der Saugkanülen geführt und getragen werden.
Reinigung Laufrollen.
Die Laufrollen (f) durch Drücken nach unten herausnehmen.
Die Laufrollen mit einem geeigneten Reinigungsmittel säubern: siehe
Absatz 1.4.
- GEBRAUCHSANWEISUNGEN
d
a
f
e
d
a
f
e
c
b
c
m
f
DE
73
73
