S280 TRC / S300 / S320 TR
Wechsel der Position der Bedienkonsolen-Einheit
( nur Modell S320 TR CONTINENTAL Version HYBRID ).
ACHTUNG!
Die Behandlungseinheit vor Durchführung dieser Operation ausschal-
ten. DAS BEDIENELEMENT NIEMALS BEI EINGESCHALTETER BE-
HANDLUNGSEINHEIT AUS DEM INSTRUMENTENTRÄGER ZIEHEN.

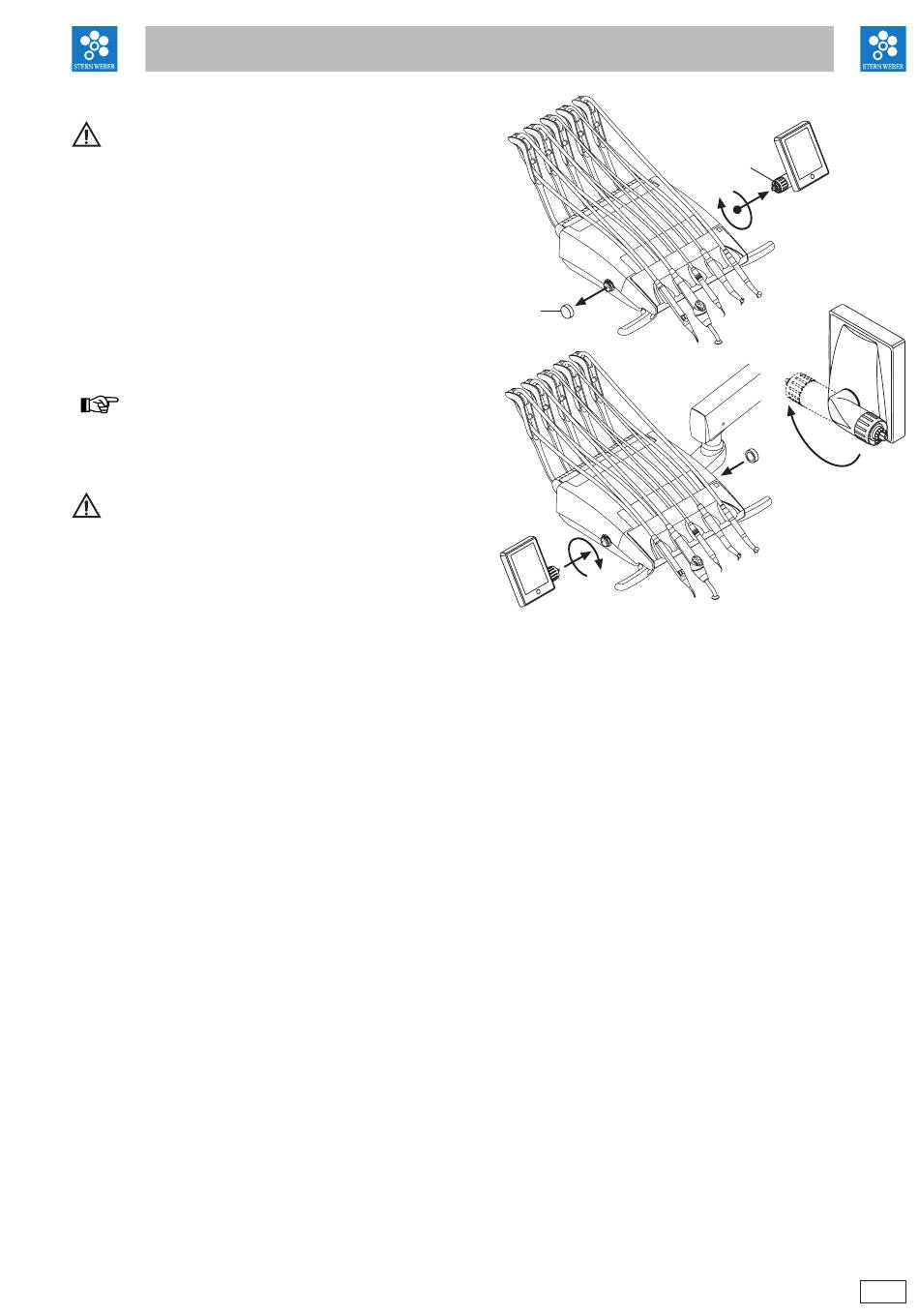

Um den Seitenwechsel des Bedienelements am Instrumententräger
durchzuführen, muss wie im folgt vorgegangen werden:
• Das Bedienelement aus dem Instrumententräger ziehen, nachdem zuvor
der Befestigungsring ( g ) durch Drehen gegen den Uhrzeigersinn gelockert
wurde.
• Die Schutzabdeckung ( s ) der Schnellkupplung auf der linken Seite des
Instrumententrägers entfernen und auf der rechten Seite wieder aufstecken.
• Den Halterungsarm des Bedienelements um 180° drehen.
• Das Bedienelement in die Schnellkupplung auf der linken Seite des Instru-
mententrägers einstecken.
Um die korrekte Position des Bedienelements zu überprüfen, muss der
Halterungsarm bis zum Anschlag in seine Position gedrückt und gleichzeitig
der Befestigungsring um eine 1/3-Drehung gedreht werden, bis dieser
automatisch einrastet, ohne dass dabei Kraft angewendet werden muss.
HINWEIS: Um zu vermeiden, dass der Instrumententräger
während dieser Operation auf die gegenüberliegende Seite schwenkt,
empfehlen wir, den Instrumententräger in Bezug auf seinen Halterungsarm
zuvor um ca. 90° zu drehen (siehe Abbildung).
• Nun kann die Behandlungseinheit eingeschaltet werden.
ACHTUNG!
Bei der Reinigung des Bedienelements muss übermäßiger Druck auf
das Tastenfeld vermieden werden, um die Verbindung zwischen Bedie-
nelement und Instrumententräger nicht zu lockern.
- GEBRAUCHSANWEISUNGEN
s
g
DE
21
21
