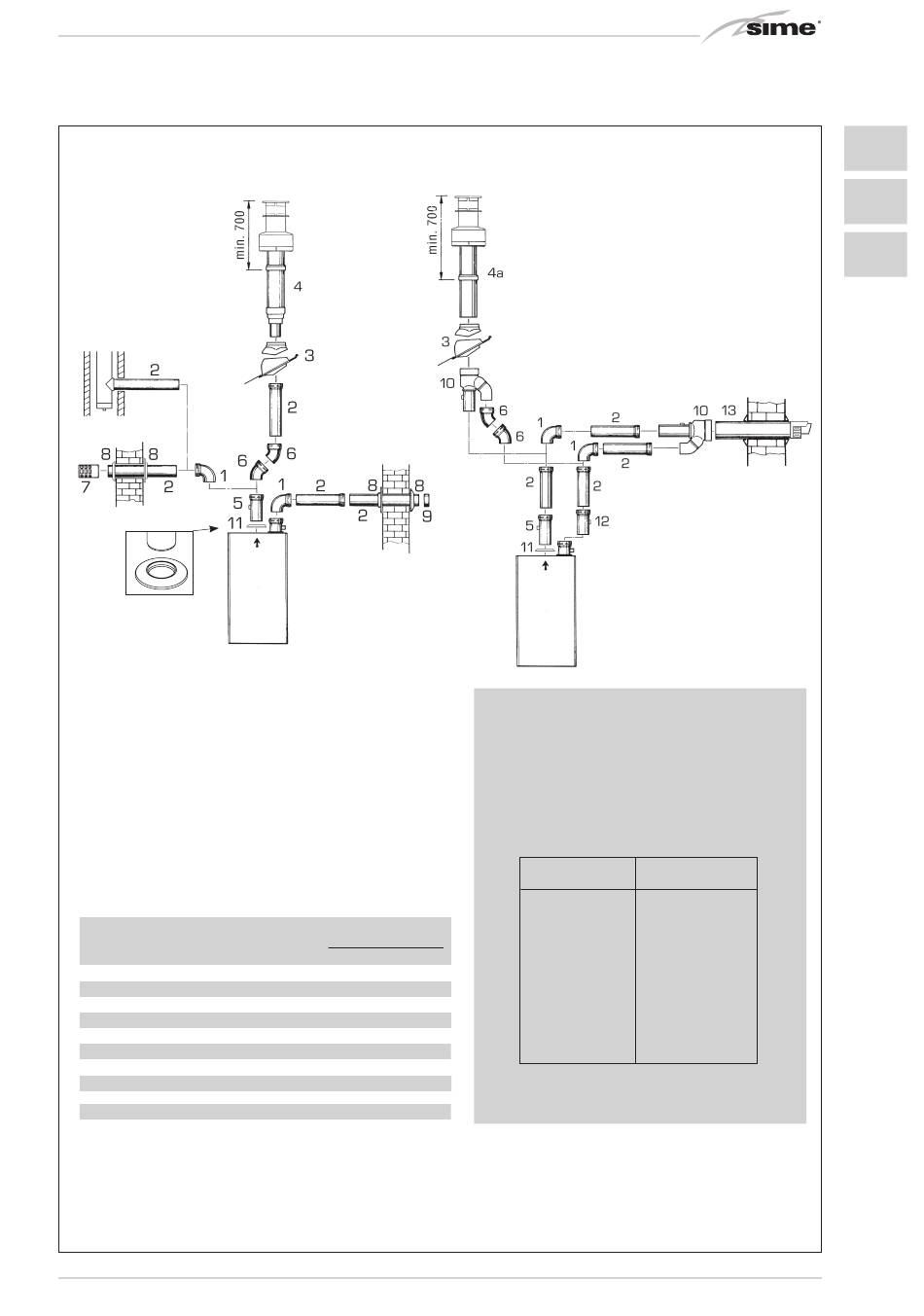

Type C (gescheiden leidingen ø 80)
LEGENDE
1. .. Bochtstuk.over.90°.MF.(6.st.).Art..nr..8077450.
2a.... Verlengstuk.L..1000.(6.st.).Art..nr..8077351.
2b... Verlengstuk.L..500.(6.st.).Art..nr..8077350
3. .. . Gelede.daktegel.Art..nr..8091300
4. .. . Eindstuk.voor.dak.L..1381.Art..nr..8091204.
4a... Coaxiaal.eindstuk.voor.dak.Art..nr..8091205
5. ... Verlengstuk.L..250.met.aansluiting.Art..nr..6296513
6..... Bochtstuk.over..45°.MF..(6.st.).Art..nr..8077451
7. .. . Eindstuk.voor.afvoer.Art..nr..8089501
8. .. . Kit.interne-externe.ringmoeren.Art..nr..8091500
9. .. . Aanzuigeindstuk.(bijgeleverd)
10... . Verbindingsstuk.aanzuiging/afvoer.Art..nr..8091401
11... Rubber.pakking.ø.80.(bijgeleverd)
12... . Condensopvang.L..135.Art..nr..8092800
13... . Coaxiale.afvoer.ø.80/125..L..885.Art..nr..8091210.
G
M
R
TABEL VOOR DRUKVERLIES OP ACCESSOIRES
.
STAFFA TELAIO
CALDAIA
.
Bochtstuk.in.polypropyleen.over.90°.MF.
Bochtstuk.in.polypropyleen.over.45°.MF.
Verlengstuk.in.polypropyleen.L1000.
Verlengstuk.in.polypropyleen.L.500.
Eindstuk.voor.dak.coaxiaal.+.Verbindingsstuk.(pos..10).
Eindstuk.voor.dak.L1381.
Eindstuk.voor.afvoer.
Aanzuigeindstuk.
Verlengstuk.in.polypropyleen.L..250.met.aansluiting.
Coaxiale.afvoer.L.885.+.Verbindingsstuk.(pos..10).
Condensopvang.L135..
OPGELET:
- Voor installaties met eindstuk voor op het dak (4a) en coaxiale afvoer (13) moet verplicht een condensopvang (12)
worden geïnstalleerd die aangesloten moet worden op een sifon voor waterafvoer (afvalwater).
- Bij montage van het eindstuk voor op het dak (4a) moet men de twee reductiestukken ø 60 en ø 100 verwijderen.
- Voor de aansluiting van de accessoires raden wij aan de binnenkant van de pakkingen te smeren met smeermiddelen
op siliconenbasis. Vermijd het gebruik van oliën en vetten in het algemeen.
.Drukverlies.
(mm.H
O)
2
Pmin
Aanzuiging.
Afvoer
2,3.
3,5
Pmax
1,7.
2,3
1,4.
1,4
0,7.
0,7
-.
16,0
-.
5,0
-.
4,0
1,8.
-
-.
0,3
-.
17,0
5,8.
-
Type C (gescheiden leidingen
ø 80 en coaxiaal eindafvoerstuk)
OPGELET !
Indien het drukverlies voor de afzonderlijke accessoires
meer dan 4 mm H
O bedraagt, moet ter garantie van de
2
correcte werking van het toestel de volgende handelingen
worden uitgevoerd:
- stel de parameter voor de installateur PAR 9 in zoals
vermeld in TABEL 2 (zie puntje 3.3 voor toegang tot de
sectie parameters voor de installateur).
TABEL 2
DRUKVERLIES
(mm H
O)
(lange schoorstenen)
2
.
0.-.4.
.
4.-.8.
.
8.-.12.
.
12.-.16.
.
16.-.20.
.
20.-.24.
.
24.-.28.
.
28.-.32.
.
32.-.36.
.
36.-.40.
.
40.-.42.
- ijk het CO
-gehalte bij maximum- en minimumvermo-
2
gen, zoals vermeld in puntje 4.2.2
PAR 9
0
1
2
3
4
5
6.
7
8
9
10
Afb..7
