la chaudière continue à fonctionner nor-
malement, à l'exclusion de la fonction de
ZONE MIX /INSOL.
– ANOMALIE SONDE RETOUR CHAUFFAGE

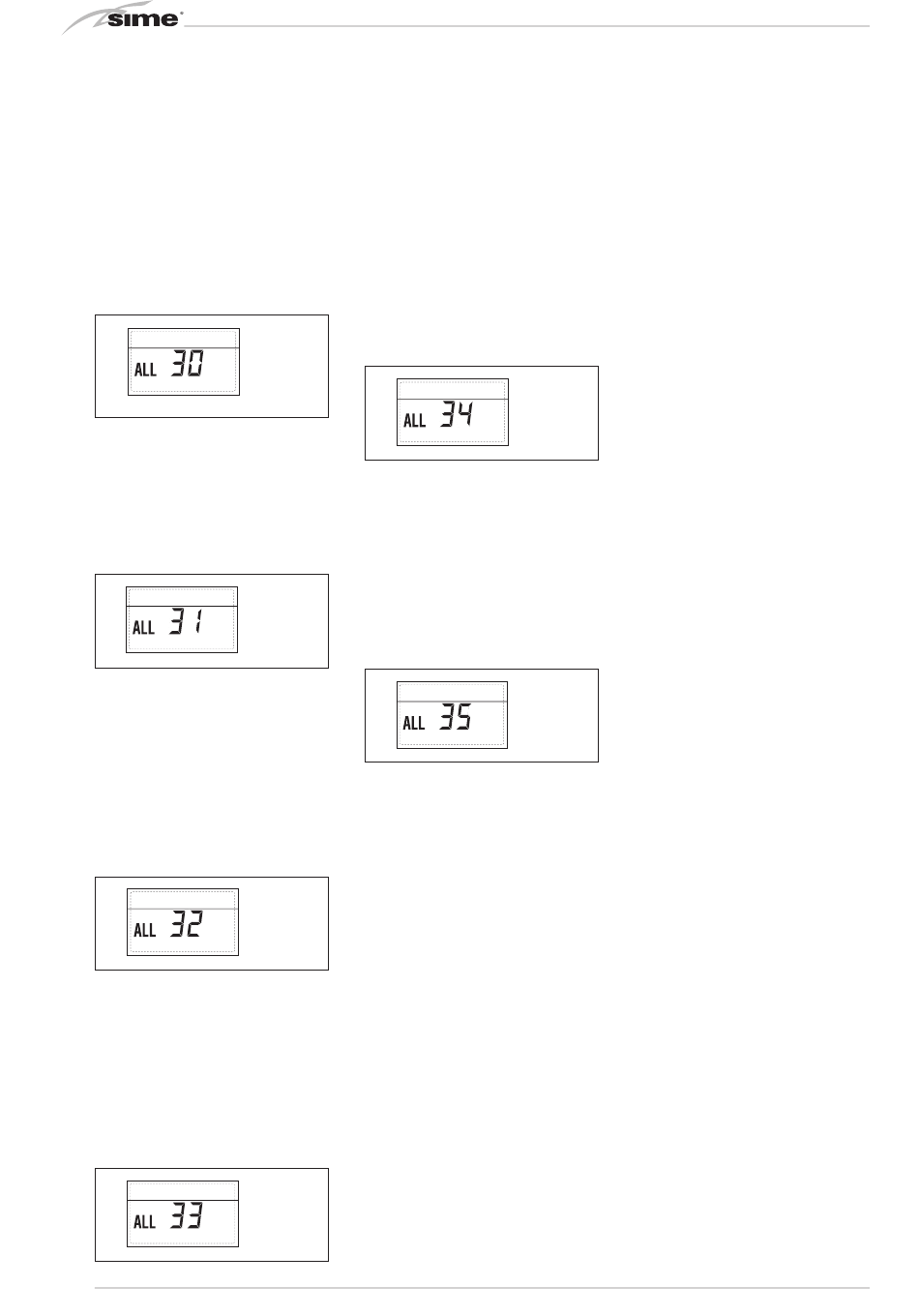

"ALL 30" (fig. 23/24)
Lorsque la sonde retour chauffage (SR) est
ouverte ou court-circuitée, le display affi-
che l'anomalie ALL 30. Au cours de cette
anomalie, la chaudière continue à fon-
ctionner normalement.
Apre
– ANOMALIE SONDE DÉPART CASCADE
"ALL 31" (fig. 23/25)
Lorsque la sonde départ cascade (SMC)
est ouverte ou court-circuitée, le display
affiche l'anomalie ALL 31. Au cours de cet-
te anomalie, la chaudière continue à fon-
2
ctionner normalement.
– ANOMALIE CONFIGURATION INSTALLA-
TION TROIS ZONES "ALL 32" (fig. 23/26)
Lorsque les cartes RS-485 connectées sont
en nombre insuffisant, et/ou au moins une
n'est pas une zone mélangée, la chaudière
s'arrête et le display affiche l'anomalie ALL
Apre
32. La chaudière démarre à l'activation de
la configuration correcte pour les installa-
tions en zone 3.
2
– ANOMALIE COMMUNICATION CARTE RS-
485 EN MODALITÉ ' MODBUS "ALL 33" (fig.
2
23/27)
Lorsque le PAR 16 est différent de "--" et il
Circuito
riscaldamento 2
n'y a pas de communication entre la carte
chaudière et la carte RS-485 en modalité
MODBUS, pour au moins quatre minutes,
la chaudière s'arrête, et le display affiche
Circuito
l'anomalie ALL 33. La chaudière démarre
riscaldamento 3
(impianto tre
zone)
2
32
lorsque la communication est rétablie, ou
à la configuration du PAR 16 = "- -".
– ANOMALIE COMMUNICATION CARTE RS-
485 EN MODALITÉ CASCADE "ALL 34" (fig.
23/28)
Lorsque le PAR 15 est différent de "- -" et
il n'y a pas de communication entre la carte
chaudière et la carte RS-485 en modalité
CASCADE, la chaudière s'arrête, et le di-
splay affiche l'anomalie ALL 34. La chau-
dière démarre lorsque la communication
est rétablie, ou à la configuration du PAR
15 = "- -".
Fig. 23/24
– ANOMALIE
RS-485 ET CARTE RS-485 "ALL 35" (fig.
23/29)
Lorsque le PAR 15 est différent de "- -" et il
Circuito
riscaldamento 2
n'y a pas de communication entre les deux
cartes RS-485, la chaudière s'arrête, et le
display affiche l'anomalie ALL 35. La chau-
dière démarre lorsque la communication
Circuito
est rétablie, ou à la configuration du PAR
riscaldamento 3
(impianto tre 15 = "- -".
zone)
Fig. 23/25
ATTENTION : en cas de connexion en
séquence/cascade, les codes d'erreur 70 et
71 s'afficheront sur le display du commande
à distance SIME HOME:
- ALARME 70
Lorsqu'une anomalie se produit et bloque
le fonctionnement de la Cascade (sonde
départ cascade ALL 31), le display de la
Circuito
riscaldamento 2
commande à distance SIME HOME affiche
Fig. 23/26
l'alarme 70. Vérifier l'anomalie sur la ca-
scade.
Circuito
- ALARME 71
riscaldamento 3
(impianto tre
Lorsqu'une panne survient sur un des mo-
zone)
2
dules, et les autres modules continuent à
travailler autant que possible, le display
de la commande à distance SIME HOME
affiche l'alarme 71. Vérifier l'anomalie
sur la cascade.
Fig. 23/27
Fig. 23/28
COMMUNICATION CARTE
