Sime MURELLE HE 110 R ErP Originalanleitung Seite 16

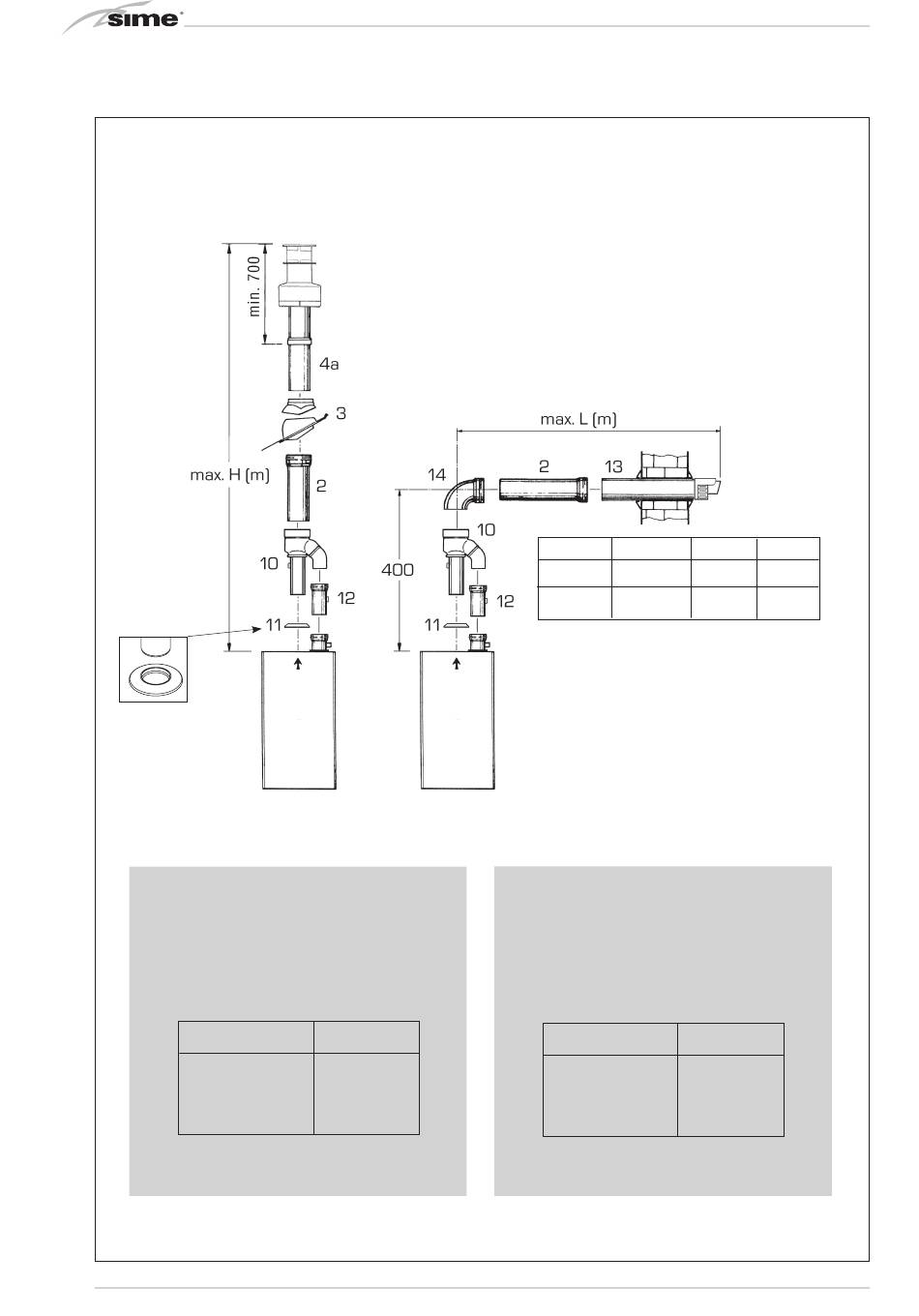

Type C (évacuation coaxiale ø 80/125)
CONDUIT D'ÉVACUATION VERTICALE
Pour garantir un bon fonctionnement del'appareil,
assurer les opérations suivantes:
- configurer le paramètre installateur PAR 9 comme
indiqué dans le tableau 3 (pour accéder aux
paramètres installateur voir le point 3.3)
G
TABLEAU 3
M
R
LONGUEUR MAXIMALE
STAFFA TELAIO
CALDAIA
DU CONDUIT (m)
0 - 1,0 6
1,0 - 2,0
2,0 - 3,0
3,0 - 4,0
4,0 - 5,0
- procéder au réglage du CO
le et minimale comme spécifié au point 4.2.2.
16
LÉGENDE
2 a Rallonge ø 80/125 L. 1000 code 8096171
2 b Rallonge ø 80/125 L. 500 code 8096170
3 Tuile d'articulation code 8091300
4 a Terminal sortie toit coaxial code 8091205
10 Raccord aspiration/évacuation avec prise prélèvement code 8091401
11 Garniture en caoutchouc ø 80 (fourni)
12 Dispositif de récupération de la condensation ø 80 L. 135 code 8092800
13 Evacuation coaxiale ø 80/125 L. 885 code 8091210
14 a Coude à 90° ø 80/125 code 8095870
14 b Coude à 45° ø 80/125 code 8095970
PAR 9
(cheminée long)
Pmin
7
Pmax
8
9
10
à la pression maxima-
2
Modèle Alimentation
110 R ErP G20-G25
110 R ErP G31
NOTES:
- Dans les installations, il faut obligatoirement utiliser le
dispositif de récupération de la condensation (12) qui
devra être relié à un siphon d'évacuation des eaux.
- Lors du montage du Terminal sortie toit (4a), retirez
les deux réductions de ø 60 et ø 100.
- Dans les opérations de raccordement d'accessoires,
on conseille de lubrifier la partie interne des garnitu-
res avec des produits à base de silicone, en évitant de
recourir à des huiles et à des graisses en général.
- L'insertion de chaque coude supplémentaire à 90°
réduit le trait disponible de 1 mètres, et l'insertion
de chaque coude supplémentaire à 45°, réduit le trait
disponible de 0,5 mètre.
CONDUIT D'ÉVACUATION HORIZONTALE
Pour garantir un bon fonctionnement de l'appareil,
assurer les opérations suivantes:
- configurer le paramètre installateur PAR 9 comme
indiqué dans le tableau 3/a (pour accéder aux
paramètres installateur voir le point 3.3).
TABLEAU 3/a
LONGUEUR MAXIMALE
DU CONDUIT (m)
0 - 1,0
1,0 - 2,0
2,0 - 3,0
3,0 - 4,0
- procéder au réglage du CO
2
et minimale comme spécifié au point 4.2.2.
H (m) L (m)
5 4
4 3
PAR 9
(cheminée long)
7
8
9
10
à la pression maximale
Fig. 8
