Aansluiting Van De Installatie - Sime MURELLE HE 110 R ErP Originalanleitung

2.3

AANSLUITING VAN DE INSTALLATIE

Om.de.verwarmingsinstallatie.tegen.scha-
delijke.corrosie,.ketelsteen.of.kalkafzetting.
te. beschermen. is. het. van. het. grootste.
belang. om. de. installatie. nadat. het. toe-
stel. geïnstalleerd. is. schoon. te. spoelen.
in. overeenstemming. met. de. norm. waar-
bij. geschikte. producten. gebruikt. moe-
ten. worden. zoals. bijvoorbeeld. Sentinel
X300 (nieuwe installaties),. X400 en X800
(oude installaties) of Fernox Cleaner F3..
Volledige. aanwijzingen. worden. bij. de. pro-
ducten.verstrekt.maar.voor.meer.informa-
tie.is.het.mogelijk.om.rechtstreeks.contact.
op. te. nemen. met. de. firma. (SENTINEL.
PERFORMANCE. SOLUTIONS. LTD. of.
FERNOX.COOKSON.ELECTRONICS)..
Na. het. schoonspoelen. van. de. installatie.
wordt. om. de. installatie. ook. op. de. lange.
termijn. tegen. corrosie. en. afzetting. te.
beschermen. het. gebruik. van. inhibitoren.
zoals. Sentinel X100 of Fernox Protector
F1. geadviseerd.. Het. is. belangrijk. om. na.
elke. verandering. aan. de. installatie. en. na.
elke. onderhoudsinspectie. de. concentratie.
van. de. inhibitor. volgens. de. voorschriften.
van. de. fabrikanten. te. controleren. (bij. de.
verkopers.zijn.speciale.tests.verkrijgbaar)..
De. afvoer. van. de. veiligheidsklep. moet. op.
een. verzameltrechter. aangesloten. worden.
om. de. eventuele. afvoerstroom. te. geleiden.
indien. de. klep. inschakelt.. Als. de. verwar-
mingsinstallatie. op. een. hogere. verdieping.
dan.de.ketel.geplaatst.is,.moeten.de.afslu-
itkranen.zijn.op.de.toevoer-en.retourleiding.
van.de.installatie.gemonteerd.worden.
LET OP: Als de verwarmingsinstallatie
niet schoongespoeld wordt en er geen
geschikte inhibitor aan toegevoegd wordt
dan wordt de garantie van het apparaat
ongeldig.
De.gasaansluiting.moet.uitgevoerd.worden.
volgens. het. landelijke. reglement. NBN. D.
51.003/NBN. D. 61.002/NBN. D. 61.001.. Bij.
het. bepalen. van. de. afmetingen. van. de.
gasleidingen,. van. de. meter. naar. de. ketel,.
moet.er.zowel.rekening.gehouden.worden.
met.het.debiet.in.volume.(verbruik).in.m
als.met.de.betreffende.dichtheid.van.het.in.
aanmerking.genomen.gas..De.doorsneden.
van. de. leidingen. waar. de. installatie. uit.
bestaat. moeten. zodanig. zijn. dat. er. vol-
doende. gas. toegevoerd. wordt. om. aan. de.
maximale. vraag. te. voldoen. en. om. het.
drukverlies. tussen. de. meter. en. ongeacht.
welk.gebruikstoestel.te.beperken.tot.max.:
–. 1,0.mbar.voor.de.gassen.van.de.tweede.
familie.(G20-G25)
–. 2,0. mbar. voor. de. gassen. van. de. derde.
familie.(G31).
In. de. mantel. is. een. zelfklevend. plaatje.
aangebracht.waar.de.technische.gegevens.
op. vermeld. staan. en. de. gassoort. waar. de.
ketel.op.ingesteld.is.
2.3.1 Aansluiting van de
condensaatafvoer
Om. het. condensaat. op. te. vangen. moet. de.
lekbak,.die.van.een.hevel.voorzien.is,.op.de.
afvoer. in. de. woning. aangesloten. worden.
waarbij. een. pijp. gebruikt. moet. worden.
met. een. minimum. afschot. van. 5. mm. per.
meter..Alleen plastic pijpen voor normale
woningafvoeren zijn geschikt om het con-
densaat naar de afvoer in de woning te
leiden.
2.3.2 Filter op de gasleiding
De. gasklep. die. toegepast. wordt. is. stan-
daard.voorzien.van.een.inlaatfilter.dat.ech-
ter. niet. in. staat. is. om. al. het. vuil. dat. het.
gas.bevat.en.dat.in.de.leidingen.van.het.net.
zit.tegen.te.houden..Om.te.voorkomen.dat.
de. klep. niet. goed. functioneert. of. in. som-
mige.gevallen.zelfs.de.beveiliging.waar.de.
klep.mee.uitgerust.is.uitgeschakeld.wordt.
verdient. het. aanbeveling. om. een. geschikt.
filter.op.de.gasleiding.te.monteren.
2.4 INITIËLE VULFASE VAN
DE INSTALLATIE
De.vuldruk.op.een.koude.installatie.moet.1
bar.bedragen.
De.vulfase.moet.langzaam.gebeuren.zodat.
de. luchtbellen. via. de. ventilatieopeningen.
kunnen.ontsnappen.

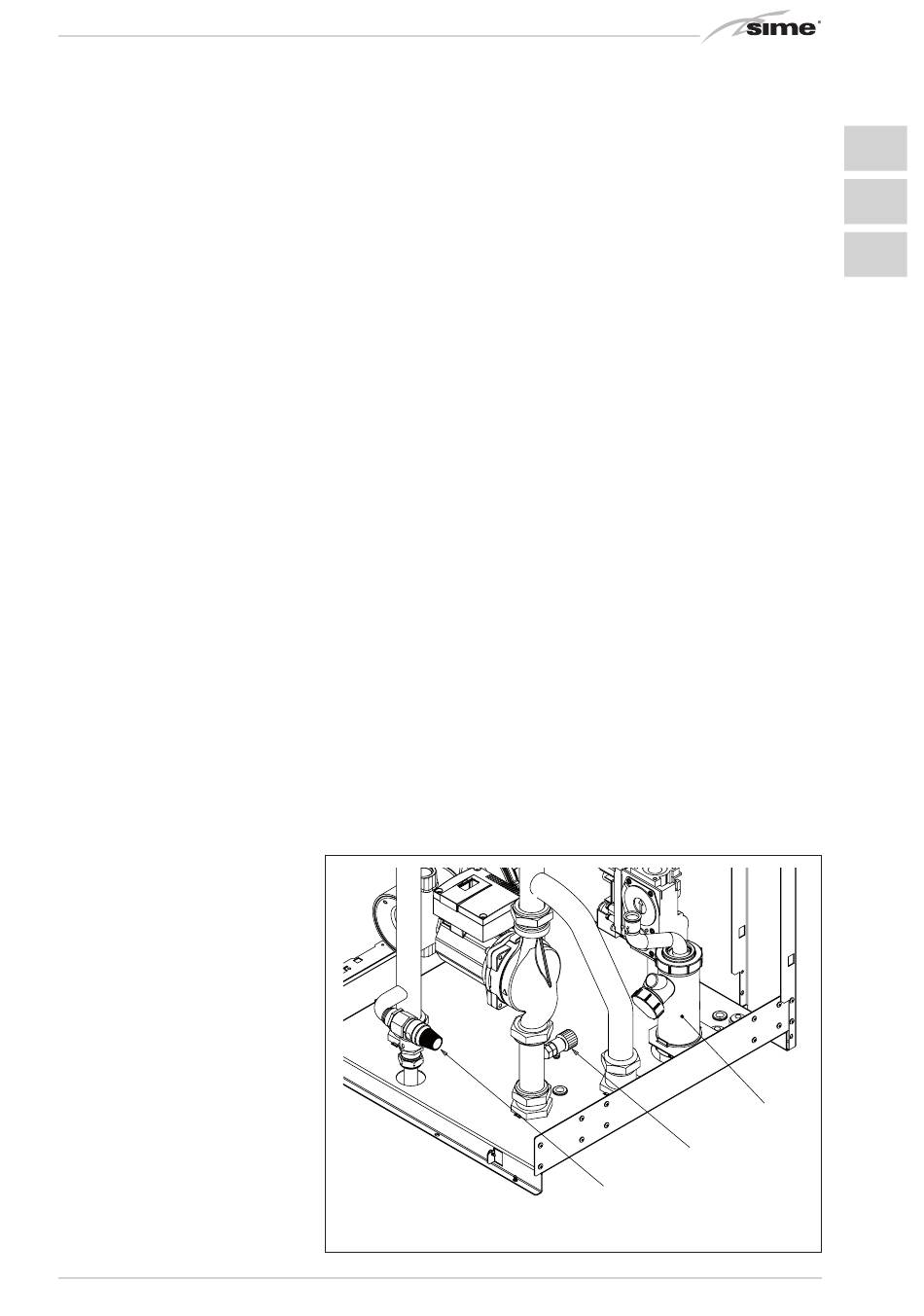

2.4.1 Lediging van de installatie (Afb. 5)
Schakel. alvorens. de. installatie. te. ledigen.
de.ketel.uit.en.gebruik.vervolgens.de.kete-
lafvoer.(2.Afb..5).
2.5 ROOKAFVOERBUIS
Samen. met. de. ketel. wordt. een. rubber.
pakking. met. ø. 80. bijgeleverd.. Deze. moet.
3 /h.
LEGENDE
1. .Druipbak.met.sifon
2. .Afvoerkraan.ketel
3. .Veiligheidsklep.5.bar
geïnstalleerd. worden. op. het. afvoerkanaal.
(11.Afb..4/b.-.4/c.-.4/d).
2.5.1 Type B (fig. 6)
Indien. er. geen. aanzuigsysteem. werd. aan-
gesloten. blijft. de. ketel. een. toestel. van.
het. type. B.. Op. installatieplaatsen. waar.
de. ketel. beschermd. moet. worden. tegen.
water,.moet.het.aanzuigeindstuk.dat.steekt.
in.de.flens.vervangen.worden.door.het.ein-
dstuk. code. . 8089510.. De. configuratie. van.
de.rookafvoer.wordt.geïllustreerd.op.afb..6.
OPGELET: De maximumlengte van de vol-
ledige afvoerbuis met ø 80 wordt bepaald
door het drukverlies op de afzonderlijke
accessoires, dat maximaal 42 mm H
mag bedragen. Indien het drukverlies
meer dan 4 mm H O bedraagt, moet ter
2
garantie van de correcte werking van het
toestel de parameter voor de installateur
PAR 9 worden ingesteld zoals vermeld
in TABEL 1 (zie puntje 3.3 voor toegang
tot de sectie parameters voor de instal-
lateur).
De. afvoerbuis. kan. aangesloten. worden. op.
reeds.aanwezige.rookkanalen.
Wanneer. de. ketel. werkt. bij. een. lage. tem-
peratuur.kan.men.de.normale.rookkanalen.
gebruiken,. indien. de. volgende. condities.
zich.voordoen:
–. Het. rookkanaal. mag. niet. gebruikt. wor-
den.door.andere.ketels.
-.. De.binnenkant.van.het.rookkanaal.moet.
beschermd.zijn.tegen.rechtstreeks.con-
tact.met.het.condenswater.van.de.ketel..
Verbrandingsproducten. moeten. afgevo-
erd. worden. via. een. flexibele. leiding. of.
rigide. plastic. buizen. met. diameter. van.
circa. 100-150. mm.. Condenswater. moet.
via.een.sifon.afgevoerd.worden.langs.de.
onderkant.van.de.buis..De.nuttige.hoogte.
2
3
Afb..5
