2.4.3. Anschluss
Die Anschlussklemme befindet sich im Gehäuseunterteil.
2.4.4. Montage abschließen
3. Gerät adressieren
Das Gerät wird mit der Bus-Adresse 15.15.250 ausgeliefert. Eine andere Adresse kann
in der ETS durch Überschreiben der Adresse 15.15.250 programmiert werden oder
über den Programmier-Taster eingelernt werden.
Der Programmier-Taster ist über die Öffnung an der Gehäuseunterseite erreichbar und
ca. 8 mm versenkt. Verwenden Sie einen dünnen Gegenstand, um den Taster zu errei-
chen, z. B. einen Draht 1,5 mm².
Sensor Vari KNX 3L-TH-D • Stand: 31.08.2015 • Technische Änderungen und Irrtümer vorbehalten.
10

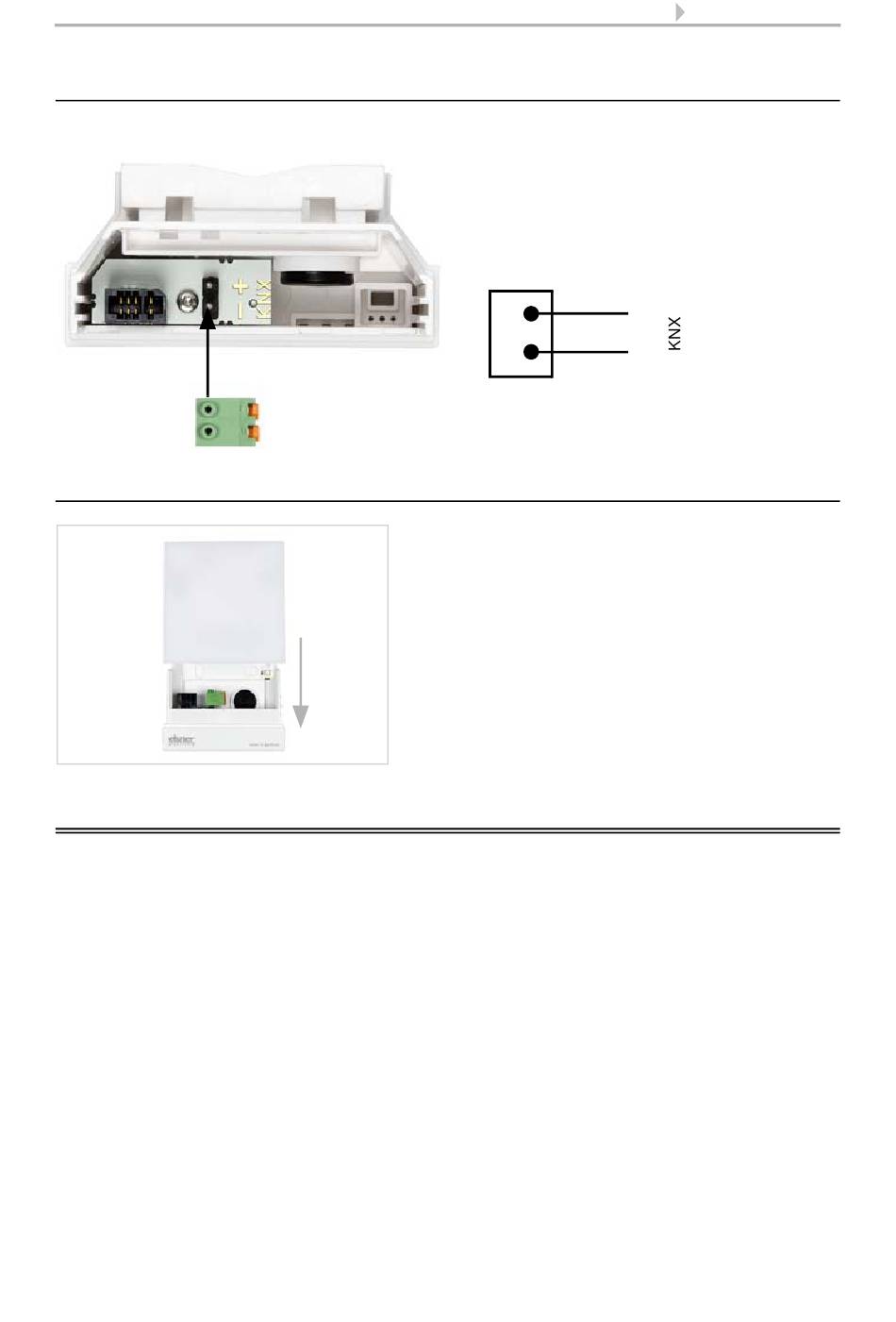

Abb. 12
Schließen Sie das Gerät über die steck-
bare Klemme an den KNX-Bus (+|-) an.
+
-
Abb. 13
Stecken Sie die Haube auf das Unterteil. Da-
bei wird die Steckverbindung zwischen der
Platine in der Haube und der Anschlussbuch-
se im Unterteil hergestellt.
Gerät adressieren
+
-
