Windsensor KNX W
Technische Daten
und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7 • D-75391 Gechingen • Deutschland
Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20
info@elsner-elektronik.de • www.elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX W

Inhaltszusammenfassung für elsner elektronik KNX W

  • Seite 1 Windsensor KNX W Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de • www.elsner-elektronik.de...

  • Seite 2: Technische Daten

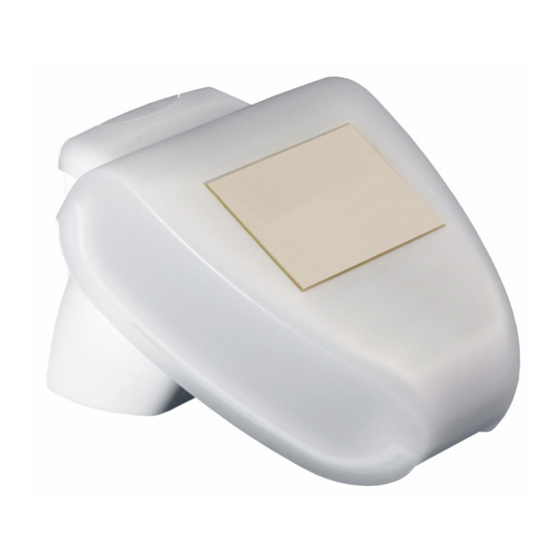

    Der Windsensor KNX W erfasst die Windgeschwindigkeit und stellt sie dem KNX/EIB- System zur Verfügung. Im kompakten Gehäuse des KNX Windsensors sind Sensorik, Auswerteelektronik und die Elektronik der Bus-Ankopplung untergebracht. Der Messwert wird als physikalischer Wert im EIS 5 Format auf den KNX/EIB-Bus gesendet.

  • Seite 3: Aufbau Der Platine

    Öffnung für Kabel Spannungsversorgung Federkraftklemme Spannungsversorgung (230 V AC), geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Leiter Öffnung für Bus-Leitung KNX-Klemme +/- Programmier-Taster zum Einlernen des Geräts Programmier-LED Windsensor KNX W • Stand 15.01.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 4 Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Beschädi- gungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant davon in Kenntnis zu setzen. Der Windsensor darf bei Beschädigung nicht in Betrieb genommen werden. Windsensor KNX W • Stand 15.01.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 5: Montage Des Halters

    Der Windsensor muss in der Querrichtung hori- zontal (waagerecht) montiert sein. Montage des Halters Der Windsensor beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt. Windsensor KNX W • Stand 15.01.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    Steg nach oben. Abb. 6 Bei Mastmontage: geschwungene Seite zum Mast, Steg nach unten. Ansicht der Rückwand und Bohrplan Abb. 7a Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Windsensor KNX W • Stand 15.01.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 7: Vorbereitung Des Windsensors

    Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gummi- dichtungen an der Unterseite des Windsensors und schließen Spannung L/N und Bus +/- an die dafür vorgesehenen Klemmen an. Windsensor KNX W • Stand 15.01.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 8: Hinweise Zur Installation

    Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktions- unfähig werden. Zur Wartung und Reinigung sollte das Gerät sicherheitshalber immer vom Netzstrom getrennt werden (z. B. Sicherung ausschalten/entfernen). Windsensor KNX W • Stand 15.01.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
