elsner elektronik Vari KNX 3L-TH-D Technische Daten Und Installationshinweise Seite 9

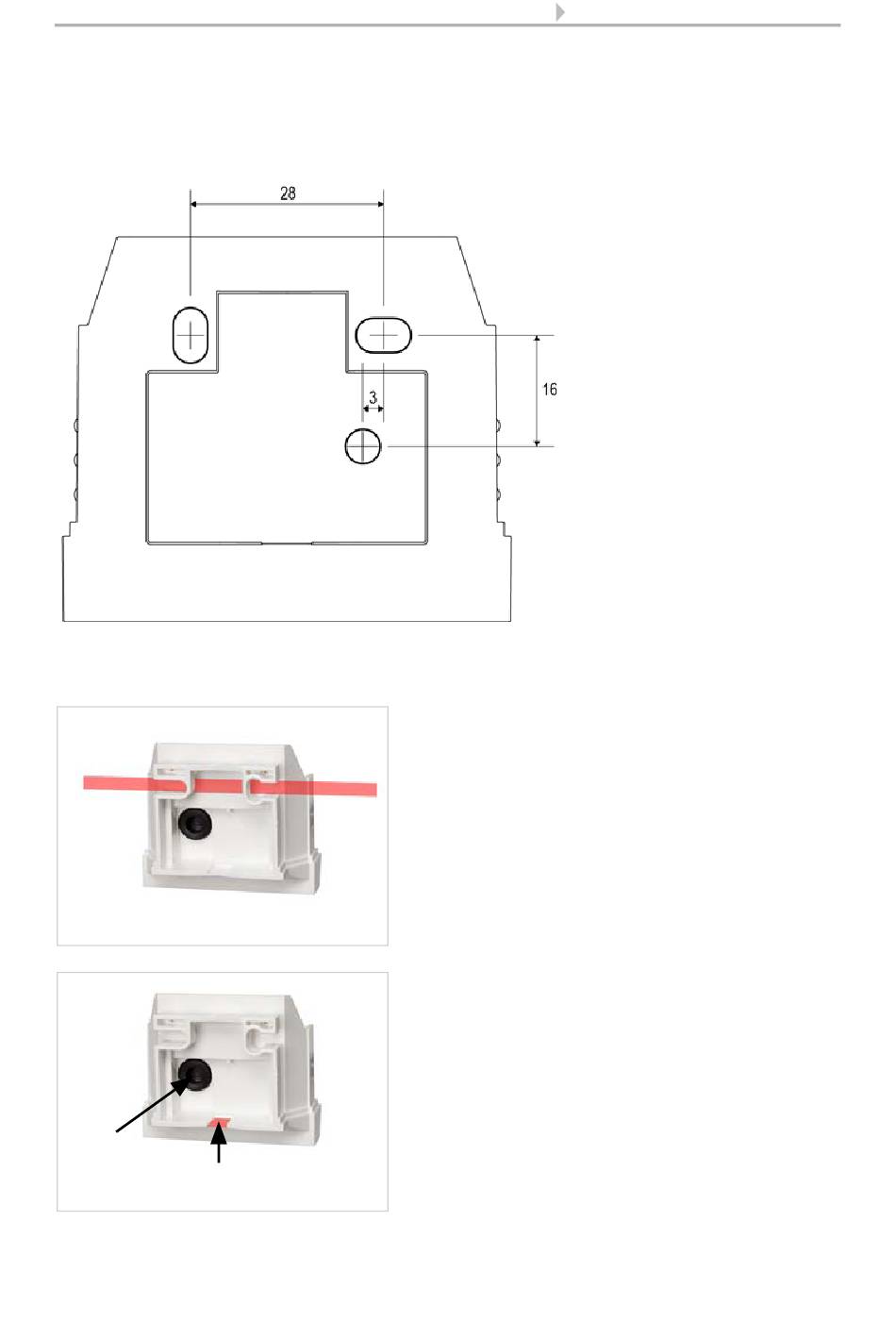

Bohrschema
ACHTUNG! Ausdruck Datenblatt nicht in Originalgröße!
Der Lieferung liegt ein separater, maßstabsgerechter Bohrplan bei, der als Schablone
verwendet werden kann.
A
Mastmontage
Das Gerät wird mit dem beiliegenden Edelstahl-Montageband am Mast montiert.
Gummi-
dichtung
Kabeldurchführung
Sensor Vari KNX 3L-TH-D • Stand: 31.08.2015 • Technische Änderungen und Irrtümer vorbehalten.
9
B
C
Abb. 10
Führen Sie das Montageband durch die Ösen
im Gehäuseunterteil.
Abb. 11
Brechen Sie die Kabeldurchführung aus.
Führen Sie das Anschlusskabel durch die
Gummidichtung.
Installation und Inbetriebnahme
Abb. 9
Maße in mm. Technisch
bedingte Abweichungen
möglich
A/B 2× Langloch
8 mm × 5 mm
C Position des Kabel-
durchlasses (Gummi-
dichtung) im Gehäuse
