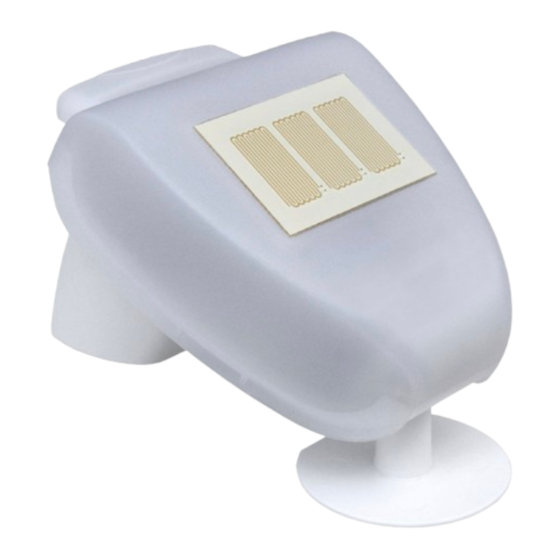

elsner elektronik KNX W 20 V DC Installation Und Einstellung
Windsensor
Verwandte Anleitungen für elsner elektronik KNX W 20 V DC
Inhaltszusammenfassung für elsner elektronik KNX W 20 V DC
- Seite 1 KNX W Windsensor KNX W 20...30 V DC Nr. 70123 KNX W 230 V AC Nr. 70122 Installation und Einstellung...
-
Seite 3: Inhaltsverzeichnis
7.4.2. ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 ............21 7.4.3. Verknüpfungseingänge der ODER Logik ..........21 Elsner Elektronik GmbH • Sohlenrgund 16 • 75395 Ostelsheim • Deutschland Windsensor KNX W • ab Softwareversion 1.00, ETS Programmversion1.1... -
Seite 4: Zeichenerklärungen Für Dieses Handbuch
Zeichenerklärungen Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. -
Seite 5: Beschreibung
Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden. Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service“ zum Download bereit. 1.1. Lieferumfang •... -
Seite 6: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Strom 230 V AC-Modell: max. 20 mA. 20...30 V DC-Modell: max. 30 mA., max. 0,4 W. Restwelligkeit 10% Datenausgabe KNX +/- Bussteckklemme Gruppenadressen max. 254 Zuordnungen max. 255 Kommunikationsobjekte Messbereich Wind 0…35 m/s Auflösung (Wind) 0,1 m/s Genauigkeit (Wind) bei Umgebungstemperatur -20…+50°C: ±22% des Messwerts bei Anströmung von 45…315°... -
Seite 7: Montageort
Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.1. Montageort Wählen Sie eine Montageposition am Gebäude, wo Wind ungehindert von den Senso- ren erfasst werden kann. -
Seite 8: Montage Des Sensors
Installation und Inbetriebnahme Abb. 3 Horizontale Der Windsensor muss in der Querrichtung horizontal (waagerecht) montiert sein. 2.2. Montage des Sensors 2.2.1. Montage des Halters Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit Kle- bestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter senkrecht an Wand oder Mast. -
Seite 9: Ansicht Der Rückwand Und Bohrplan
Installation und Inbetriebnahme Abb. 6 Als ergänzendes, optionales Zubehör sind ver- schiedene Ausleger für die flexible Wand-, Mast- oder Balkenmontage des Sensors bei Elsner Elektronik erhältlich. Beispiel für den Einsatz eines Auslegers: Der Sensor lässt sich durch die Kugelgelenke in die optimale Position drehen. -
Seite 10: Vorbereitung Des Sensors
Installation und Inbetriebnahme 2.2.3. Vorbereitung des Sensors Deckel entrasten und nach oben abnehmen Abb. 9 Verschraubung Deckel (230 V-Gerät) Rasten des Deckels Gehäuse-Unterteil Der Deckel des Sensors ist am unteren Rand rechts und links eingerastet (siehe Abb.). Der Deckel des 230 V-Modells ist zusätzlich oben verschraubt. Nehmen Sie den Deckel ab. -
Seite 11: Aufbau Der Platine
Installation und Inbetriebnahme Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gummi- dichtungen an der Unterseite des Windsensors und schließen Spannung L/N und Bus +/- an die dafür vorgesehenen Klemmen an. Abb. 10 Setzen Sie den Mantel des Kabels unterhalb der Platine ab und führen Sie nur die An- schlusskabel durch die Öffnungen in der Pla- tine nach oben. -
Seite 12: Anbringen Des Geräts
Installation und Inbetriebnahme 20...30 V DC-Modell: Abb. 12 Federkraftklemme Spannungsversorgung (20...30 V DC). Für Massivleiter bis 1,5 mm² oder feindrahtige Leiter. Klemmenbelegung polungs- unabhängig (+/- oder -/+) Öffnung für Kabel Span- nungsversorgung und Bus- Leitung Steckplatz KNX-Klemme +/- Programmier-Taster zum Ein- lernen des Geräts Programmier-LED 2.2.5. -
Seite 13: Hinweise Zur Montage Und Inbetriebnahme
Installation und Inbetriebnahme Abb. 14 Verschrauben Sie beim 230 V-Modell den Deckel mit dem Unterteil, um ein unbefugtes oder versehentliches Öffnen zu verhindern. GEFAHR! Lebensgefahr durch elektrische Spannung beim 230 V-Gerät! • Der Deckel muss im Betrieb verschraubt sein. Abb. 15 Schieben Sie das Gehäuse von oben in den montierten Halter. -
Seite 14: Adressierung Des Geräts Am Bus
Adressierung des Geräts am Bus Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst 60 Sekun- den nach Anlegen der Versorgungsspannung ausgegeben werden. Nach dem Anlegen der Hilfsspannung befindet sich das Gerät einige Sekunden lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfan- gen oder gesendet werden. -
Seite 15: Entsorgung
Entsorgung Entsorgung Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften ent- sorgt werden. Nicht über den Hausmüll entsorgen! Windsensor KNX W • Stand: 11.11.2021 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 16: Übertragungsprotokoll
Übertragungsprotokoll Übertragungsprotokoll Einheiten: Wind in Meter pro Sekunde 6.1. Liste aller Kommunikationsobjekte EIS-Typen: Schalten 1/0 Gleitkomma-Wert 8 Bit Wert Abkürzungen Flags: Kommunikation Lesen Schreiben Ü Übertragen Name Funktion EIS-Typ Flags Windstärke Messwert Ausgang K L Ü Anforderung Max Windstärke Eingang K L S Maximaler Windstärkemesswert Ausgang... - Seite 17 Übertragungsprotokoll Name Funktion EIS-Typ Flags Wind Grenzwert 3 Anhebung K L S Wind Grenzwert 3 Absenkung K L S Wind Grenzwert 3 Schaltausgang K L Ü Wind Grenzwert 3 Schaltausgang K L S Sperre UND Logik 1 Schaltausgang K L Ü UND Logik 1 8 Bit Ausgang A K L Ü...
- Seite 18 Übertragungsprotokoll Name Funktion EIS-Typ Flags ODER Logik 4 8 Bit Ausgang B K L Ü ODER Logik 5 Schaltausgang K L Ü ODER Logik 5 8 Bit Ausgang A K L Ü ODER Logik 5 8 Bit Ausgang B K L Ü ODER Logik 6 Schaltausgang K L Ü...
-
Seite 19: Einstellung Der Parameter
Einstellung der Parameter Einstellung der Parameter 7.1. Allgemeine Einstellungen Maximale Telegrammrate 1 • 2 • 3 • 5 • 10 • 20 Telegramme pro Sek. Windstärke Messwert • nicht senden • zyklisch senden • bei Änderung senden • bei Änderung und zyklisch senden zyklisch senden alle 5 s …... - Seite 20 Einstellung der Parameter Wenn „Grenzwertvorgabe per Kommunikationsobjekt“ gewählt wurde: Ab der 1. Kommunikation entspricht der Grenzwert dem Wert des Kommunikationsob- jekts und wird nicht mit dem Faktor 0,1 multipliziert. Der zuletzt kommunizierte Wert soll nicht • nach Spannungswiederkehr erhalten bleiben (der geänderte Grenzwert kann mindestens 100.000 Mal gesichert werden) •...
-
Seite 21: Logik
Einstellung der Parameter Wenn die Sperrung des Schaltausgangs verwendet wird: Sperrung des Schaltausgangs verwenden Auswertung des Sperrobjekts • bei Wert 1: sperren | bei Wert 0: freigeben • bei Wert 0: sperren | bei Wert 1: freigeben Wert des Sperrobjekts vor 0 •... -
Seite 22: Verknüpfungseingänge Der Und Logik
Einstellung der Parameter Kommunikationsobjekt • bei Änderung der Logik UND Logik 1 sendet • bei Änderung der Logik auf 1 • bei Änderung der Logik auf 0 • bei Änderung der Logik und zyklisch • bei Änderung der Logik auf 1 und zyklisch •... -
Seite 23: Oder Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8
Einstellung der Parameter Wind Grenzwert 1 invertiert Wind Grenzwert 2 Wind Grenzwert 2 invertiert Wind Grenzwert 3 Wind Grenzwert 3 invertiert 7.4.2. ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 1. / 2. / 3. / 4. Eingang •... - Seite 24 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Technischer Service: +49 (0) 70 33 / 30 945-250...
