elsner elektronik Vari KNX 3L-TH-D Technische Daten Und Installationshinweise Seite 8

Kabeldurchführung
Gummi-
dichtung
Sensor Vari KNX 3L-TH-D • Stand: 31.08.2015 • Technische Änderungen und Irrtümer vorbehalten.
8 Installation und Inbetriebnahme

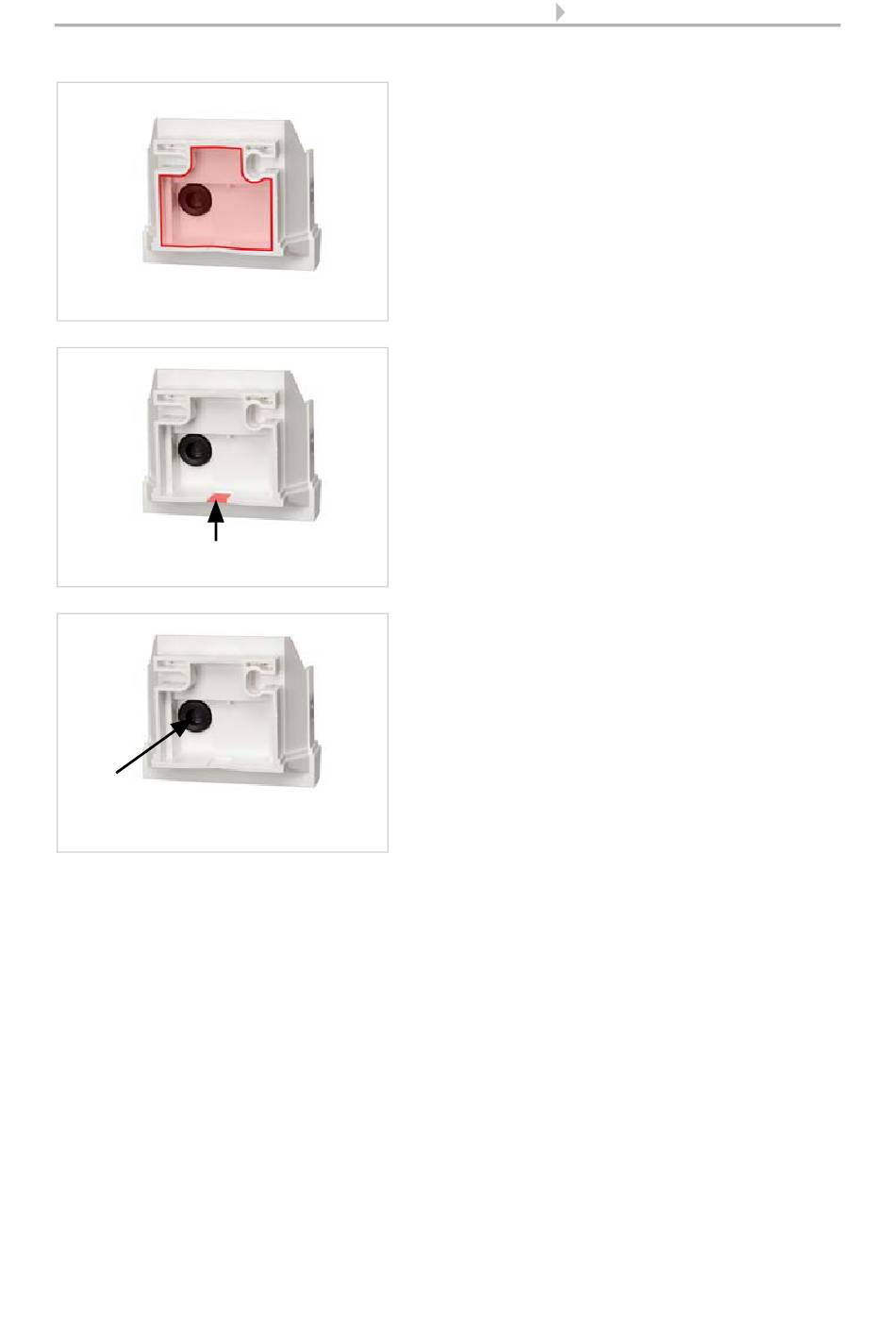

Abb. 7 a+b
a) Wenn das Anschlusskabel verdeckt ins-
talliert werden soll, muss das Kabel im
Bereich der Gehäuserückseite aus der
Wand kommen (markierter Bereich).
b) Wenn das Anschlusskabel aufputz verlegt
ist, wird die Kabeldurchführung ausge-
brochen. Das Kabel wird dann an der Ge-
häuseunterseite ins Gerät geführt.
Abb. 8
Führen Sie das Anschlusskabel durch die
Gummidichtung.
