8
Installation und Inbetriebnahme

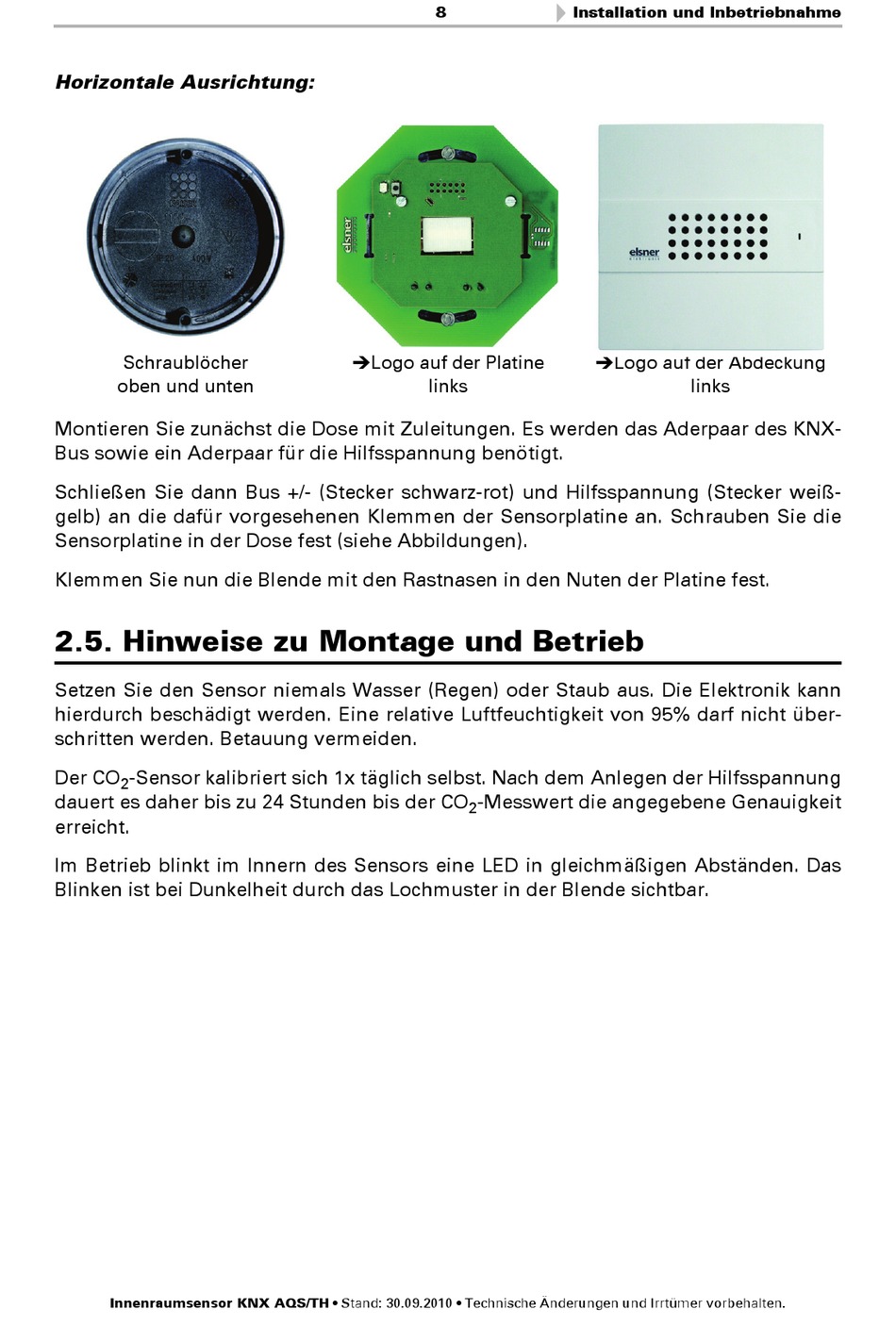

Horizontale Ausrichtung:
Logo auf der Platine
Logo auf der Abdeckung
Schraublöcher
oben und unten
links
links
Montieren Sie zunächst die Dose mit Zuleitungen. Es werden das Aderpaar des KNX-
Bus sowie ein Aderpaar für die Hilfsspannung benötigt.
Schließen Sie dann Bus +/- (Stecker schwarz-rot) und Hilfsspannung (Stecker weiß-
gelb) an die dafür vorgesehenen Klemmen der Sensorplatine an. Schrauben Sie die
Sensorplatine in der Dose fest (siehe Abbildungen).
Klemmen Sie nun die Blende mit den Rastnasen in den Nuten der Platine fest.
2.5. Hinweise zu Montage und Betrieb
Setzen Sie den Sensor niemals Wasser (Regen) oder Staub aus. Die Elektronik kann
hierdurch beschädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht über-
schritten werden. Betauung vermeiden.
Der CO
-Sensor kalibriert sich 1x täglich selbst. Nach dem Anlegen der Hilfsspannung
2
dauert es daher bis zu 24 Stunden bis der CO
-Messwert die angegebene Genauigkeit
2
erreicht.
Im Betrieb blinkt im Innern des Sensors eine LED in gleichmäßigen Abständen. Das
Blinken ist bei Dunkelheit durch das Lochmuster in der Blende sichtbar.
Innenraumsensor KNX AQS/TH • Stand: 30.09.2010 • Technische Änderungen und Irrtümer vorbehalten.
