Raccordement Électrique - Helios SlimVent SVV 80 Montage- Und Betriebsvorschrift

Notice de montage et d'utilisation
F
CHAPITRE 5
ELECTRONIQUE
ATTENTION
85063 002 SS-913 03.12.09
IMPORTANT
Groupe de ventilation extra-plat – SlimVent SVV 80
5.0 Raccordement électrique
Mettre impérativement l'appareil hors tension avant tous travaux d'entretien ou à l'ouverture de l'appareil!
Le branchement électrique doit être réalisé, conformément aux schémas de raccordement ci-dessous,
uniquement par un électricien qualifié!
Les normes et consignes de sécurité (par exemple DIN VDE 0100), ainsi que la norme C15 100 doivent impérative-
ment
être respectées. Un interrupteur de proximité avec un contact d'ouverture d'au minimum 3 mm (VDE 0700 T1
7.12.2/EN 60335-1) est impérativement prescrit. La tension mesurée, ainsi que la fréquence, doivent correspondre aux
indications de l'étiquette. Le passage du câble d'alimentation doit se faire de façon à éviter, qu'en cas de projection,
l'eau puisse s'infiltrer le long du câble. Ne jamais faire passer les câbles sur des arêtes vives. Les appareils sont
classés IP 45 et répondent à la classe d'isolation II (sans borne PE).
Le raccordement électrique se fait sur les bornes de raccordement et dans la boîte à bornes (pré-montée).

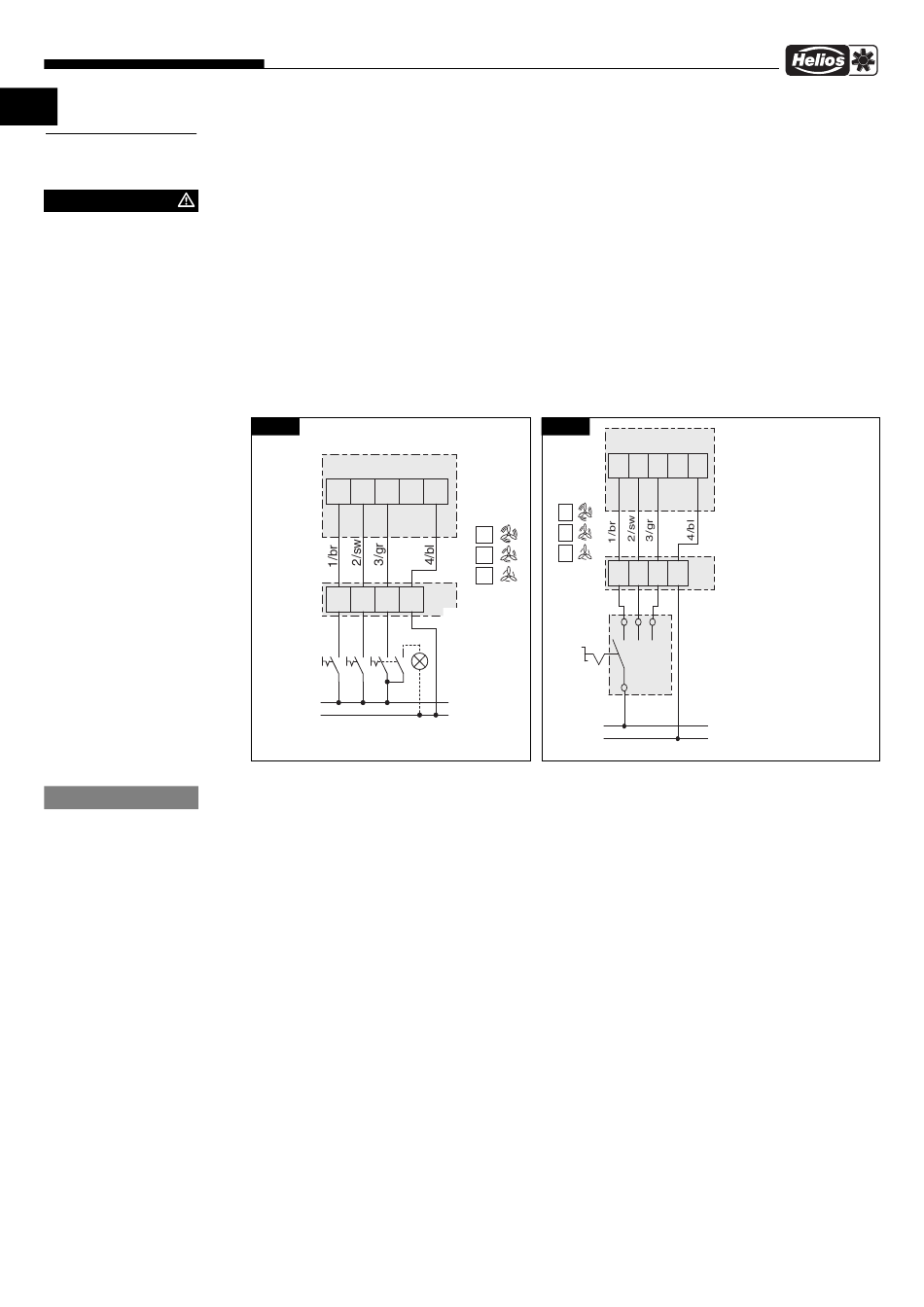

Les schémas de raccordement correspondants SS-913 et SS-914 (raccordement avec DSEL 3) doivent être observés
(voir Fig. 17 et 18). La boîte à bornes doit être fixée dans la position appropriée.
L'alimentation électrique doit être maintenue hors tension jusqu'à la fin de l'installation!
Fig. 17
SVV 80
1 2 3 L N
1 2 3 N
a) a) a)
L
N
Prescription norme EMV
Information importante au sujet des interférences électromagnétiques.
Résistance aux perturbations, selon la norme DIN EN 55014-2, selon la forme de l'impulsion et son énergie, de 1000
V
à 4000 V. En cas de présence de tubes fluorescents, répartiteurs de tension, lampes halogènes avec régulateur élec-
tronique et autres, ces valeurs risquent d'être dépassées. Dans ce cas, des mesures d'antiparasitage supplémentaires
sont à prévoir sur site (segment L, C ou RC, diode de protection, varistores).
Fig. 18
SS-913
SVV 80
1 2 3 L N
3
2
3
1
2
1 2 3 N
1
a) Rückspg.!
a) a) a)
siehe MBV
a) Retour de tension!
a) Rückspg.!
Voir notice
siehe MBV
L
L
N
85064 001 SS-914 03.12.09
20
Bei Verwendung mit DSEL3
darf keine Beleuchtung mit
angeschlossen werden
When used in combination with
a DSEL 3 controller a lamp
must not be connected.
1
2
3
Ne pas raccorder de lampe en cas
Pour l'utilisation du DSEL3,
d'utilisation du DSEL3.
aucune lampe ne peut
DSEL 3 être raccordée.
SS-914
