Montage- und Betriebsvorschrift
D
KAPITEL 5
ELEKTRONIK
WARNUNG
85063 002 SS-913 03.12.09
WiCHTIGER HINWEIS
Flach-Radialrohrventilator – SlimVent SVV 80
5.0
Elektrischer Anschluss
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom
Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den
nachstehenden Anschlussplänen ausgeführt werden.
Die einschlägigen Normen, Sicher heitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt zu
beachten. Ein allpoliger Netztrennschalter / Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700 T1
7.12.2 / EN 60335-1) ist zwingend vorgeschrieben. Die Bemessungsspannung und Frequenz muss mit den Angaben
des Typenschildes übereinstimmen. Die Einführung der Zuleitung so vornehmen, dass bei Wasserbeaufschlagung kein
Eindringen entlang der Lei tung ermöglicht wird. Leitung nie über scharfe Kanten führen.
Die Geräte besitzen die Schutzklasse II ohne PE, Schutzart IP 45.
Der elektrische Anschluss erfolgt an den Anschlussklemmen und im Klemmenkasten (vormontiert). Das zugeordnete
Anschlussschema SS-913 und SS-914 (Anschluss mit DSEL 3) ist zu beachten (siehe Abb. 17 und 18).
Der Klemmenkasten muss in geeigneter Position befestigt werden!
Der Elektroanschluss muss bis zur Endmontage allpolig vom Netz getrennt werden!

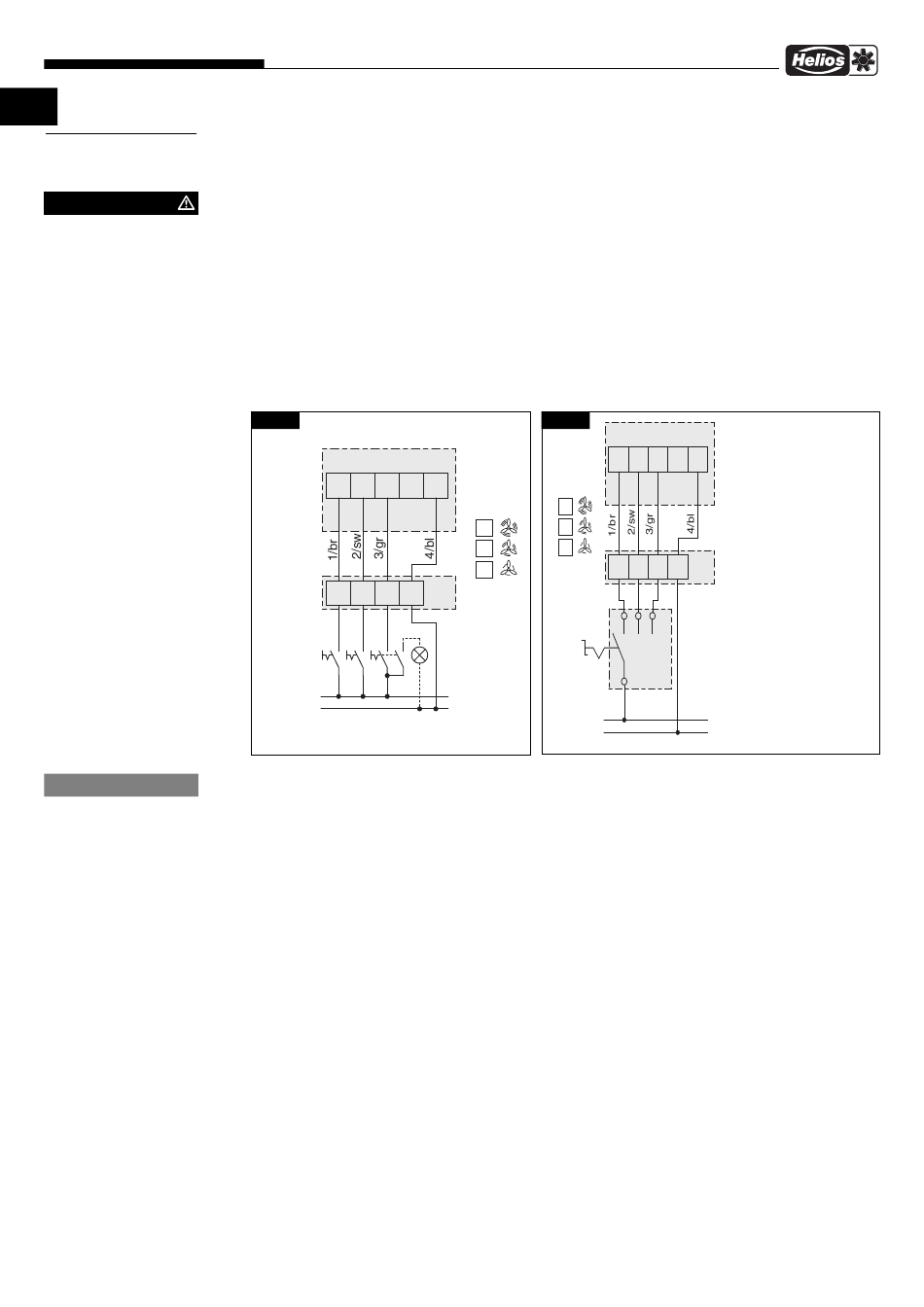

Abb.17
SVV 80
1 2 3 L N
1 2 3 N
a)
a)
a)
L
N
EMV-Vorschrift/Norm
Wichtiger Hinweis zur elektromagnetischen Verträglichkeit
Störfestigkeit nach DIN EN 55014-2 je nach Impulsform und Energieanteil 1000 V bis 4000 V. Bei Betrieb mit Leucht-
stoffröhren, Schaltnetzteilen, elektronisch geregelten Halogenlampen u. ä. können diese Werte überschritten werden.
In diesem Fall sind bauseits zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden,
Varistoren).
Abb.18
SS-913
SVV 80
1 2 3 L N
3
2
3
1
2
1 2 3 N
1
a) Rückspg.!
a) a) a)
siehe MBV
a) Rückspg.!
siehe MBV
L
L
N
85064 001 SS-914 03.12.09
6
Bei Verwendung mit DSEL3
darf keine Beleuchtung mit
angeschlossen werden
When used in combination with
a DSEL 3 controller a lamp
must not be connected.
1
2
3
Pour l'utilisation du DSEL3,
aucune lampe ne peut
être raccordée.
DSEL 3
SS-914
