MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION

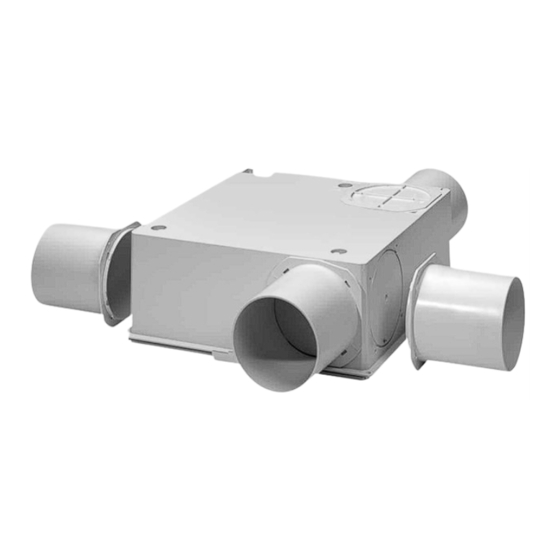

Flach-Radialrohrventilator
Slim centrifugal fan box
Groupe de ventilation extra-plat
SlimVent
SVV 80
– mit drei Betriebsstufen
– with 3 speeds
– à 3 vitesses de fonctionnement
D
NR. 86134
UK
NO. 86134
N° 86134
F
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Helios SlimVent SVV 80
Inhaltszusammenfassung für Helios SlimVent SVV 80
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 86134 INSTALLATION AND OPERATING INSTRUCTIONS NO. 86134 NOTICE DE MONTAGE ET D’UTILISATION N° 86134 Flach-Radialrohrventilator Slim centrifugal fan box Groupe de ventilation extra-plat SlimVent SVV 80 – mit drei Betriebsstufen – with 3 speeds...
-
Seite 2: Inhaltsverzeichnis
KAPITEL 1. SLIMVENT SVV 80 SCHNELLÜBERSICHT ........ -
Seite 3: Lieferumfang
Montage- und Betriebsvorschrift Flach-Radialrohrventilator – SlimVent SVV 80 Lieferumfang KAPITEL 1 SVV 80 SVV 80 mit Montagebügel SlimVent – SCHNELLÜBERSICHT Flach-Radialrohrventilator œ mit drei Betriebsstufen › — Best.Nr. 8131 – ™ ™ ˜ š Maße in mm Ventilatorgehäuse – Gehäuse mit Ventilatoreinsatz –... -
Seite 4: Kapitel 2. Allgemeine Hinweise
Wenn die vorhergehenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung und Behandlung auf Kulanz. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Kapitel 3. Montage
Montage- und Betriebsvorschrift Flach-Radialrohrventilator – SlimVent SVV 80 Montage KAPITEL 3 Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden. MONTAGE Vorbereitung zur Montage: Absaugstutzen montieren Vor allen Wartungs- und Installationsarbeiten und vor Öffnen des Gerätes, ist das Gerät allpolig... -
Seite 6: Montagebügel Für Wand Oder Deckenmontage Montieren
Montage- und Betriebsvorschrift Flach-Radialrohrventilator – SlimVent SVV 80 Montagebügel für Wand- oder Deckenmontage montieren Erforderlich für Unterputzmontage im Schacht, bei dünnen Vormauerungen, Beplankung oder Decke. Justieren Je nach Einbauposition und entsprechend den Gegebenheiten, den Montagebügel auf dem Gehäuse ausrichten und Elemente fest verschrauben (Abb.5-6). -
Seite 7: Anschlussleitung (Aluflex-Schlauch)
Montage- und Betriebsvorschrift Flach-Radialrohrventilator – SlimVent SVV 80 Anschlussleitung (Aluflex-Schlauch) Biegeradius R > DN der Anschlussleitung beachten! HINWEIS Abb.11 Abb.12 Biegeradius R > DN Flexleitung (DN 80) Flexband auf Ansaug- und Ausblasstutzen stecken und mit Flexband fest verbinden. KAPITEL 4... -
Seite 8: Kapitel 5. Elektronik
Montage- und Betriebsvorschrift Flach-Radialrohrventilator – SlimVent SVV 80 Elektrischer Anschluss KAPITEL 5 ELEKTRONIK Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom WARNUNG Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den nachstehenden Anschlussplänen ausgeführt werden. - Seite 9 Montage- und Betriebsvorschrift Flach-Radialrohrventilator – SlimVent SVV 80 Notizen:...
- Seite 10 INSTALLATION AND OPERATING INSTRUCTIONS NO. 86134 Contents CHAPTER 1. SLIMVENT SVV 80 QUICK OVERVIEW page 2 1.0 Scope of delivery ..............page 2 1.1 Accessory .
-
Seite 11: Quick Overview
Installation and Operating Instructions Slim centrifugal fan box – SVV 80 Scope of delivery CHAPTER 1 SVV 80 with mounting bracket SVV 80 SlimVent – QUICK OVERVIEW Slim centrifugal fan box œ with 3 speeds › — Ref.No. 8131 –... -
Seite 12: Important Information
If the preceding instructions are not observed all warranty claims and accommodation treatment are excluded. This al- so applies to any liability claims extended to the manufacturer. The use of accessories not offered or recommended by Helios is not permitted. Potential damages are not liable for warranty. -
Seite 13: Installation
Installation and Operating Instructions Slim centrifugal fan box – SVV 80 Installation CHAPTER 3 Leave the fan in its box until installation. Check that the fan is in good condition and has not been damaged in transit. INSTALLATION Preparation for the installation: Install extraction spigot All work must be carried out with the equipment fully isolated from the power supply. -
Seite 14: Assemble Mounting Holder For Wall Or Ceiling Installation
Installation and Operating Instructions Slim centrifugal fan box – SVV 80 Assemble mounting holder for wall or ceiling installation Required for flush mounted installation in a funnel, with thin brick linings, planking or ceiling. Adjustment Depending upon the installation and according to the situation, align the mounting holder on the casing and screw the elements together firmly (fig.5-6). - Seite 15 Installation and Operating Instructions Slim centrifugal fan box – SVV 80 Notice:...
- Seite 16 CHAPITRE 1. PRESENTATION DU SLIMVENT SVV 80 ........
-
Seite 17: Kit D'installation
Notice de montage et d’utilisation Groupe de ventilation extra-plat – SlimVent SVV 80 Kit d’installation CHAPITRE 1 SVV 80 avec support de PRESENTATION DU SlimVent – montage SLIMVENT SVV 80 Groupe de ventilation ex- œ tra-plat à 3 vitesses de ›... -
Seite 18: Informations Importantes
à vérification et contrôle et entraînent la suppression de notre garantie. Domaine d’utilisation Le ventilateur SlimVent SVV 80 est conçu pour répondre à de multiples besoins dans la construction neuve et dans la rénovation. Grâce à son caisson robuste, en matière synthétique, l’appareil convient parfaitement pour la ventilation de pièces humides, sanitaires etc. -
Seite 19: Montage
Notice de montage et d’utilisation Groupe de ventilation extra-plat – SlimVent SVV 80 Montage CHAPITRE 3 Ne déballer qu’au moment de l’installation, afin d’éviter tous dommages et salissures lors du transport ou sur le chantier. MONTAGE Montage des piquages d’aspiration Mettre impérativement l’appareil hors tension avant tous travaux d’entretien, d’installation ou d’ouverture... -
Seite 20: Support De Montage Pour Pose Murale Ou Plafonnière
Notice de montage et d’utilisation Groupe de ventilation extra-plat – SlimVent SVV 80 Support de montage pour pose murale ou plafonnier Nécessaire en cas de montage encastré dans une gaine technique, une paroi mince, une cloison ou faux-plafond. Ajustement Selon la position et les conditions de montage, orienter le support de montage sur le caisson et visser à... -
Seite 21: Raccordement (Tube Flexible Alu)
Notice de montage et d’utilisation Groupe de ventilation extra-plat – SlimVent SVV 80 Raccordement (tube flexible alu) Le rayon de courbure R doit être > au DN ! CONSIGNE Fig. 11 Fig. 12 Rayon de courbure R > DN Placer le tube... -
Seite 22: Raccordement Électrique
Notice de montage et d’utilisation Groupe de ventilation extra-plat – SlimVent SVV 80 Raccordement électrique CHAPITRE 5 ELECTRONIQUE Mettre impérativement l’appareil hors tension avant tous travaux d’entretien ou à l’ouverture de l’appareil! ATTENTION Le branchement électrique doit être réalisé, conformément aux schémas de raccordement ci-dessous, uniquement par un électricien qualifié! - Seite 23 Notice de montage et d’utilisation Groupe de ventilation extra-plat – SlimVent SVV 80 Notation:...
- Seite 24 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
