Notice de montage et d'utilisation
CHAPITRE 1
PRESENTATION DU
SLIMVENT SVV 80

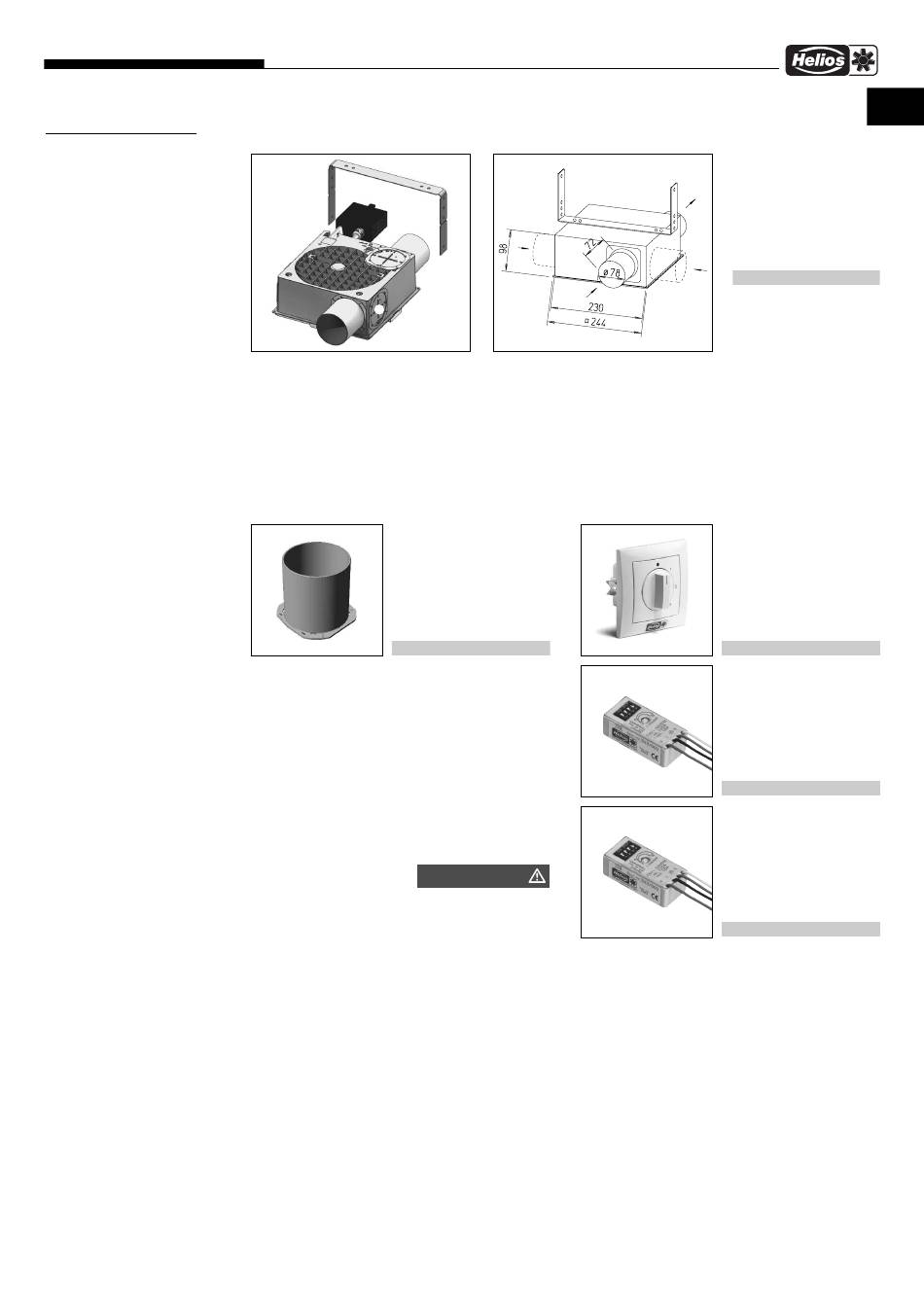

Groupe de ventilation extra-plat – SlimVent SVV 80
1.0

Kit d'installation

œ
›
™
™
˜
š
Boîtier – Caisson avec unité de ventilation
–
Piquage refoulement
—
Piquage d'aspiration ELS-ZAS – orientation au choix (inclus 1 pièce)
˜
Obturateur (x 2)
™
Couvercle démontable
š
Câble souple (env. 0,3 m)
›
Boîte à bornes
œ
Support de montage

1.1

Accessoires

ELS-ZAS
Piquage
Piquage d'aspiration
supplémentaire
N° Réf. 8184
Lors de l'utilisation des commutateurs externes
ZNE/ZNI, le SVV 80 ne peut fonctionner qu'à
une seule vitesse. Possibilité de choisir la vi-
tesse de fonctionnement: 110, 65 ou 35 m

—
–
Dim. en mm
ATTENTION
3
/h.
15
SVV 80
avec support de
SlimVent –
montage
Groupe de ventilation ex-
tra-plat
à 3 vitesses de
fonctionnement
N° Réf. 8131
DSEL 3
Commutateur à 3 étages
et position 0
N° Réf. 1611
ELS-ZNE
Minuterie électronique à
temporisation progressive
.
N° Réf. 0342
ELS-ZNI
Minuterie électronique à in-
tervalles et temporisation
programmables
N° Réf. 0343
