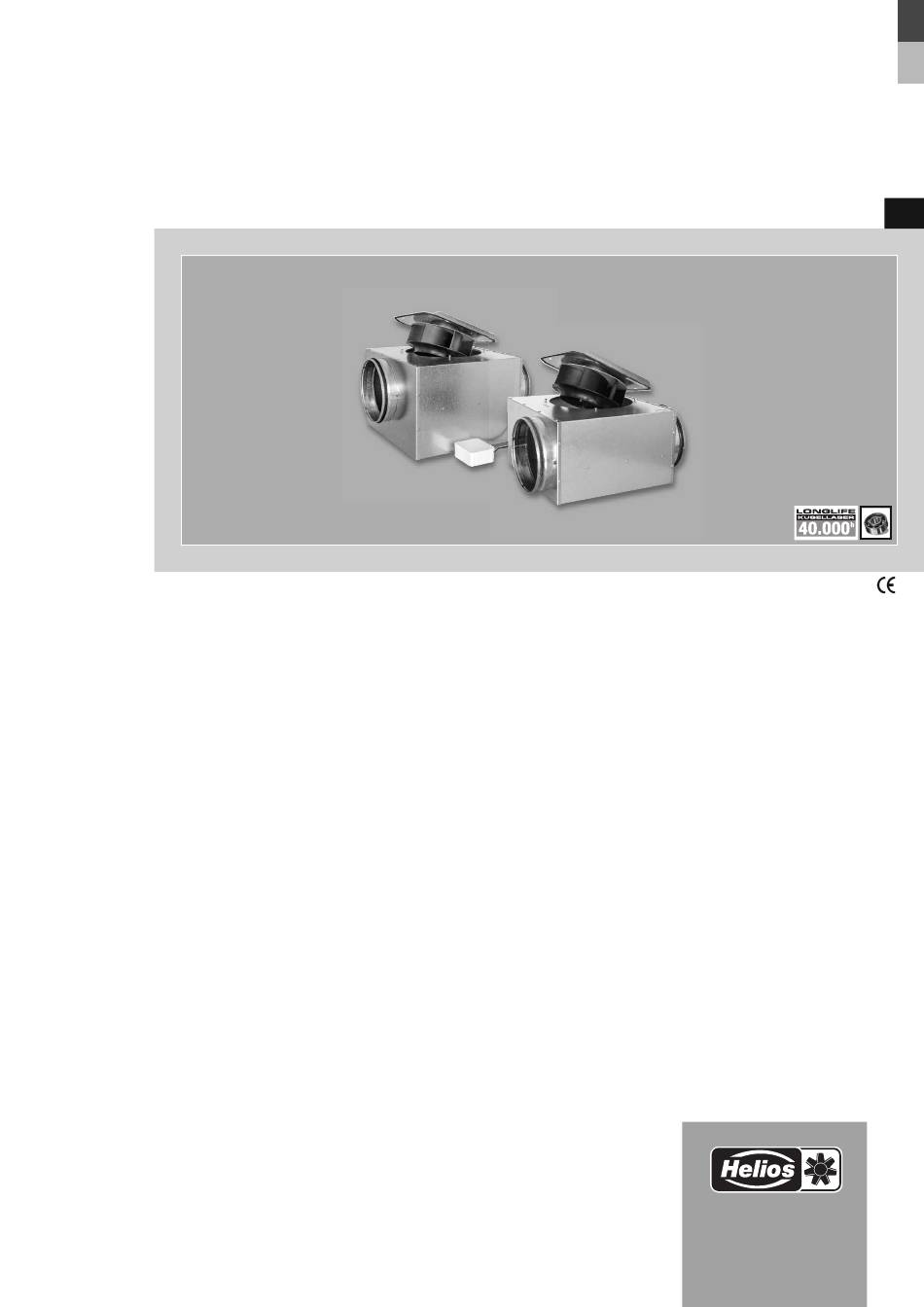

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 86287.003 Flach-Radialrohrventilatoren SlimVent SVR.. SVS.. mit zwei Leistungsstufen...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 4: Personenqualifikation
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- ALLGEMEINE HINWEISE den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 5: Berührungsschutz
Montage- und Betriebsvorschrift Flach-Radialrohrventilatoren – SlimVent SV.. Berührungsschutz - SlimVent SV.. werden serienmäßig ohne Schutzgitter geliefert. In Abhängigkeit der Einbauverhältnisse kann saug- und/oder druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als Zubehör lieferbar. - Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind, benötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. -
Seite 6: Zubehör
Montage- und Betriebsvorschrift Flach-Radialrohrventilatoren – SlimVent SV.. Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. nur SVR-Typen Befestigungs-Verbindungsmanschette BM.. Flexible-Verbindungsmanschette FM.. nur SVS-Typen Rohrverschlussklappe RSKK / RSK Außenwandverschlussklappe... -
Seite 7: Kapitel 6. Installation
Montage- und Betriebsvorschrift Flach-Radialrohrventilatoren – SlimVent SV.. Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Die SlimVent SV.. Ventilatoren bestehen aus einem Gehäuse, einem Laufrad und einem am Gehäuse befestigten Elek- tromotor. Außen befindet sich zum Anschluss der Netzversorgung ein Klemmenkaten. Die Ventilatoren werden als voll- INSTALLATION ständig montierte Einheit zur Verfügung gestellt. -
Seite 8: Betrieb
HINWEIS Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer- störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- geräte, entfallen Garantie- und Haftungsansprüche. Schaltplan SS-508 für SVR / SVS 200 K Abb.4... -
Seite 9: Schaltplan Ss-934
Montage- und Betriebsvorschrift Flach-Radialrohrventilatoren – SlimVent SV.. Schaltplan SS-934.1 für SVR 100-160; SVS 125-160 Abb.5 SS-934.1 1 0 2 YEGN DS2/2 YEGN gelb-grün blau braun schwarz yellow-green blue brown black jaune-vert bleu brun noir PE L1 YEGN YEGN 85068 002 SS-934,1 21.12.09... -
Seite 10: Kapitel 8. Instandhaltung Und Wartung
– keine Spannung Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Thermokontakt (TK) hat Automatischer Wiederanlauf nach Abkühlung. - Seite 11 Montage- und Betriebsvorschrift Flach-Radialrohrventilatoren – SlimVent SV.. Notizen:...
- Seite 12 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Z.I. La Fosse à la Barbière · 2, rue Louis Saillant · 93605 Aulnay sous Bois Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
