Notice de montage et d'utilisation
CONSIGNE
CHAPITRE 4
DEMONTAGE
ATTENTION
CONSIGNE
Groupe de ventilation extra-plat – SlimVent SVV 80
3.5

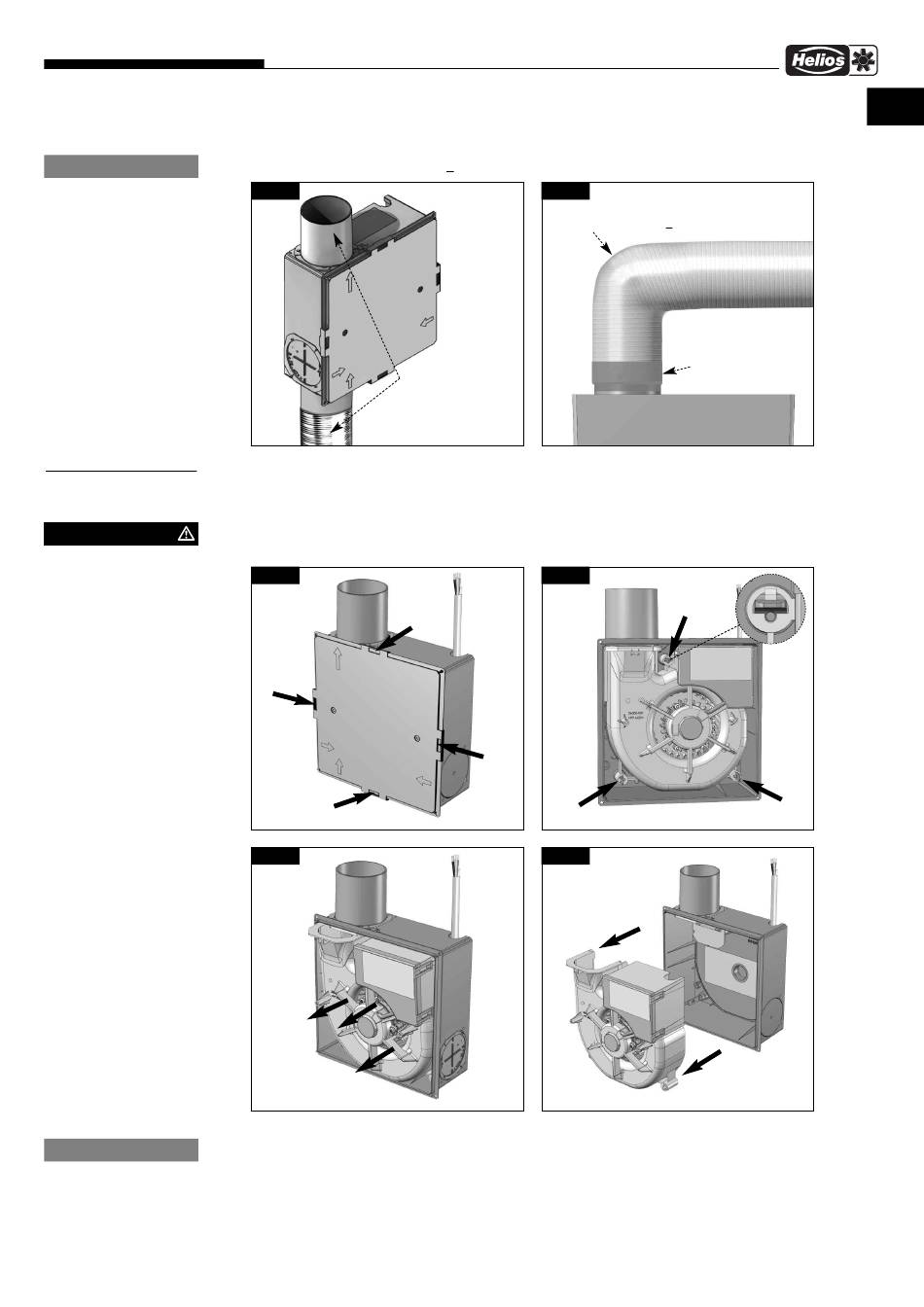

Raccordement (tube flexible alu)

Le rayon de courbure R doit être > au DN !
Fig. 11
4.0 Démontage de l'unité de ventilation
Mettre impérativement l'appareil hors tension avant tous travaux d'entretien ou à l'ouverture de l'appareil !
Fig. 13
›
Démonter le couvercle.
Fig. 15
Tirer l'unité de ventilation
par les pattes de fixation.
L'unité de ventilation, une fois retirée du caisson n'est plus alimentée!
Fig. 12
Rayon de courbure R > DN
Placer le tube
flexible (DN 80)
sur les raccords
d'aspiration et
de refoulement
et les fixer avec
une bande
d'étanchéité.
Fig. 14
3.
Dévérouiller les fixations avec les droigts.
Fig. 16
19
Bande d'étanchéité
1.
2.
F
