EXTERNES VERBRENNUNGSLUFTSYSTEM

Wenn Sie in einem gut isolierten Neubau wohnen, sollten Sie das externe Verbrennungsluftsystem des Kaminofens benutzen.
Schließen Sie die externe Luftversorgung mit einem Belüftungsrohr durch die Wand bzw. den Boden an.
Die Luftleitung für den raumluftunabhängigen Betrieb muss aus nicht-brennbaren Rohren mit einem Durchmesser von Ø100 mm
bestehen. Die Leitung darf nicht länger als 4 m sein und darf max. 3 Biegungen von 90 o aufweisen bitte darauf achten, dass das
System so gestaltet werden muss, dass eine Reinigung und Überprüfung vom Schornsteinfeger möglich ist.
Wir empfehlen außerdem den Einbau einer Absperrklappe in der Nähe vom Ofen sowie die Montage eines geeigneten Windschutzes,
wenn die Leitung ins Freie führt. Darüber hinaus sollten Verbrennungsluftleitungen fachgerecht gegen Kondenswasser isoliert
werden. Wir empfehlen, dass der Anschluss von einem autorisierten Fachmann ausgeführt wird. Es ist sehr wichtig, dass der
raumluftunabhängige Anschluss ganz dicht installiert wird, und dass nur hitzebeständige Materialien verwendet werden! Bei
einem dichten Anschluss der Zuluftleitung und der Rauchrohre entspricht der Kaminofen dem Typ FC41x (für LAS-System) und FC51x.
WICHTIG: Wenn eine Absperrklappe im Frischluftrohr montiert ist, muss diese während der Feuerung offen sein. Die Klappe
kann wieder geschlossen werden, wenn der Kaminofen abgekühlt ist.

VORHANDENER SCHORNSTEIN / SCHORNSTEIN AUS FERTIGTEILEN

Wenn Sie Ihren Kaminofen an einen vorhandenen Schornstein anschließen möchten, ist es sinnvoll, einen autorisierten Scan
Händler oder örtlichen Schornsteinfeger um Rat zu fragen. Diese Fachleute werden Ihnen auch sagen, ob Ihr Schornstein
renovierungsbedürftig ist.
¬ Befolgen Sie beim Anschluss an einen Schornstein aus Fertigteilen die Anschlusshinweise des Herstellers für den
jeweiligen Schornsteintyp.
Lukket forbrændingssystem
EMNE:

ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN

VÆGT:
Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn-
N/A
AREAL:
steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt.
12
Scan 83 ist nach zulassungsgrundsätze für die Prüfung und Beurteilung von
raumluftunabhängigen Feuerstätten für feste Brennstoffe geprüft.

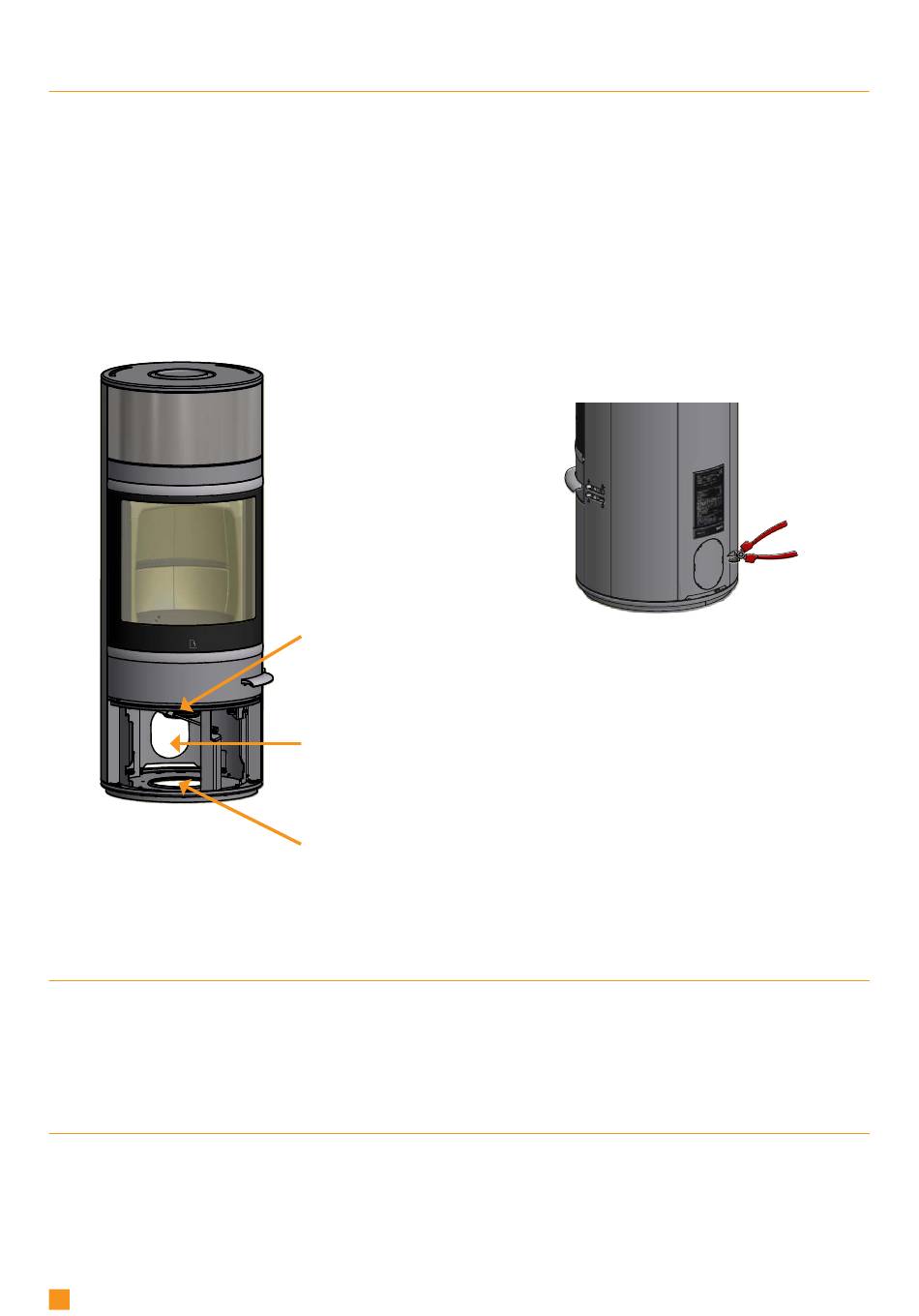

Die Außenluft am Anschluss-
