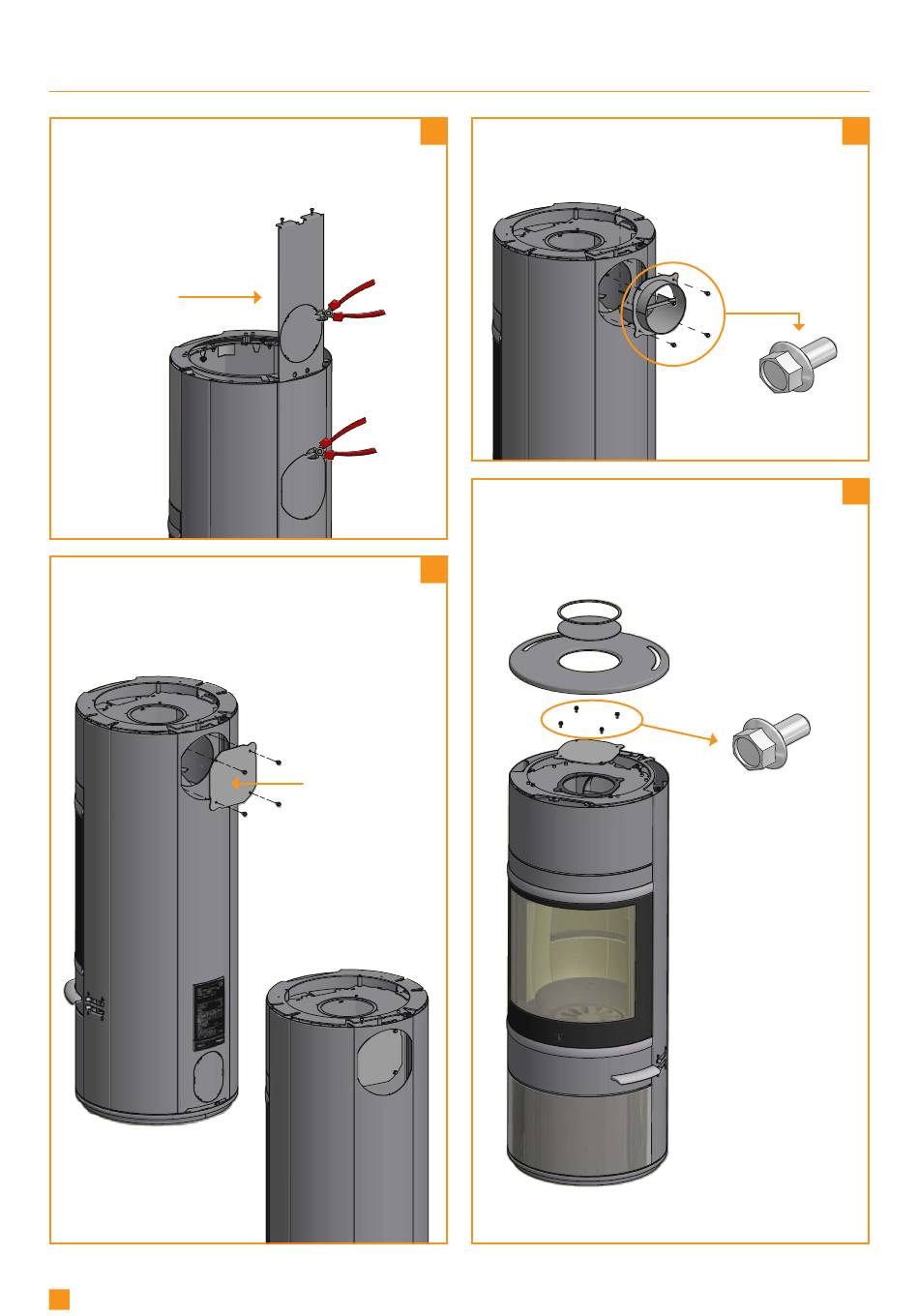

MONTAGE DES RAUCHROHRSTUTZENS IM HINTEREN ABGANG
Achtung! Nur Scan 83 Maxi:
Mit einer Zange die Abdeckplatte und das Hitzeschild
an ihren Haltepunkten von der Rückplatteabschneiden
Hitzeschild
wieder
montieren
Die Abdeckung abnehmen.
Sie wird anschließend als Dichtung und Abdeckung
oben auf dem Rauchabgang benutzt
