Montage Emb9341−E / Emb9342−E Mit Befestigungsschienen (Standard) - Lenze Emb9341 Betriebsanleitung

4 Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
Montage EMB9341−E / EMB9342−E mit Befestigungsschienen (Standard)
4.2.2 Montage EMB9341−E / EMB9342−E mit Befestigungsschienen (Standard)
Die Montage mit Befestigungsschienen ist nur mit dem Versorgungs− und Rückspeisemo-
dul EMB9341−E und EMB9342−E möglich. Das erforderliche Zubehör für die Montage ist im
Lieferumfang enthalten.
Abmessungen
k
Abb. 4−3
a
EMB9341−E 135
EMB9342−E 135
26
g
c
c1
a

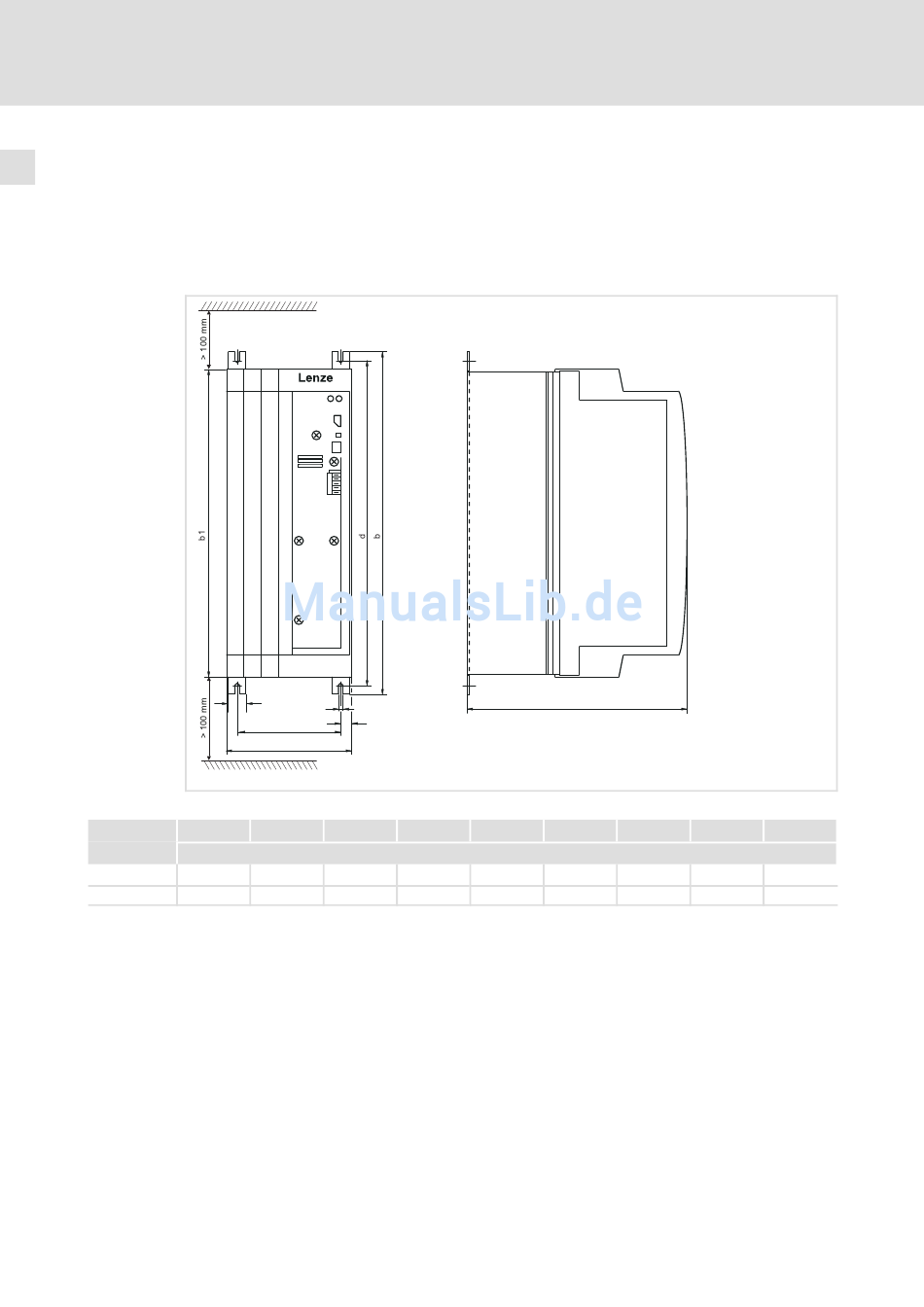

Abmessungen EMB9341−E und EMB9342−E bei Montage mit Befestigungsschienen
b b1 c
384 350 21,5
384 350 21,5
l
e
c1 d e
[mm]
92 365 250
92 365 250
9340vrm013
g k
6,5 30
6,5 30
EDBMB9340 DE/EN/FR 12.0
