Modules d'alimentation et de renvoi sur le réseau EMB9341 et EMB9342
Montage traversant du module EMB9341−E / EMB9342−E (séparation thermique)
4.2.3 Montage traversant du module EMB9341−E / EMB9342−E (séparation thermique)
Afin de minimiser la chaleur développée dans l'armoire électrique, le radiateur des
modules d'alimentation et de renvoi sur le réseau EMB9341−E et EMB9342−E peut être
monté à l'extérieur de celle−ci. Un cadre de fixation avec joint (accessoire) est alors
nécessaire.
Répartition de la puissance dissipée :
ƒ
– Env. 65% via le radiateur externe (radiateur + ventilateur)
– Env. 35% par l'intérieur du module d'alimentation et de renvoi sur le réseau
Les caractéristiques nominales restent valables.
ƒ
Encombrements

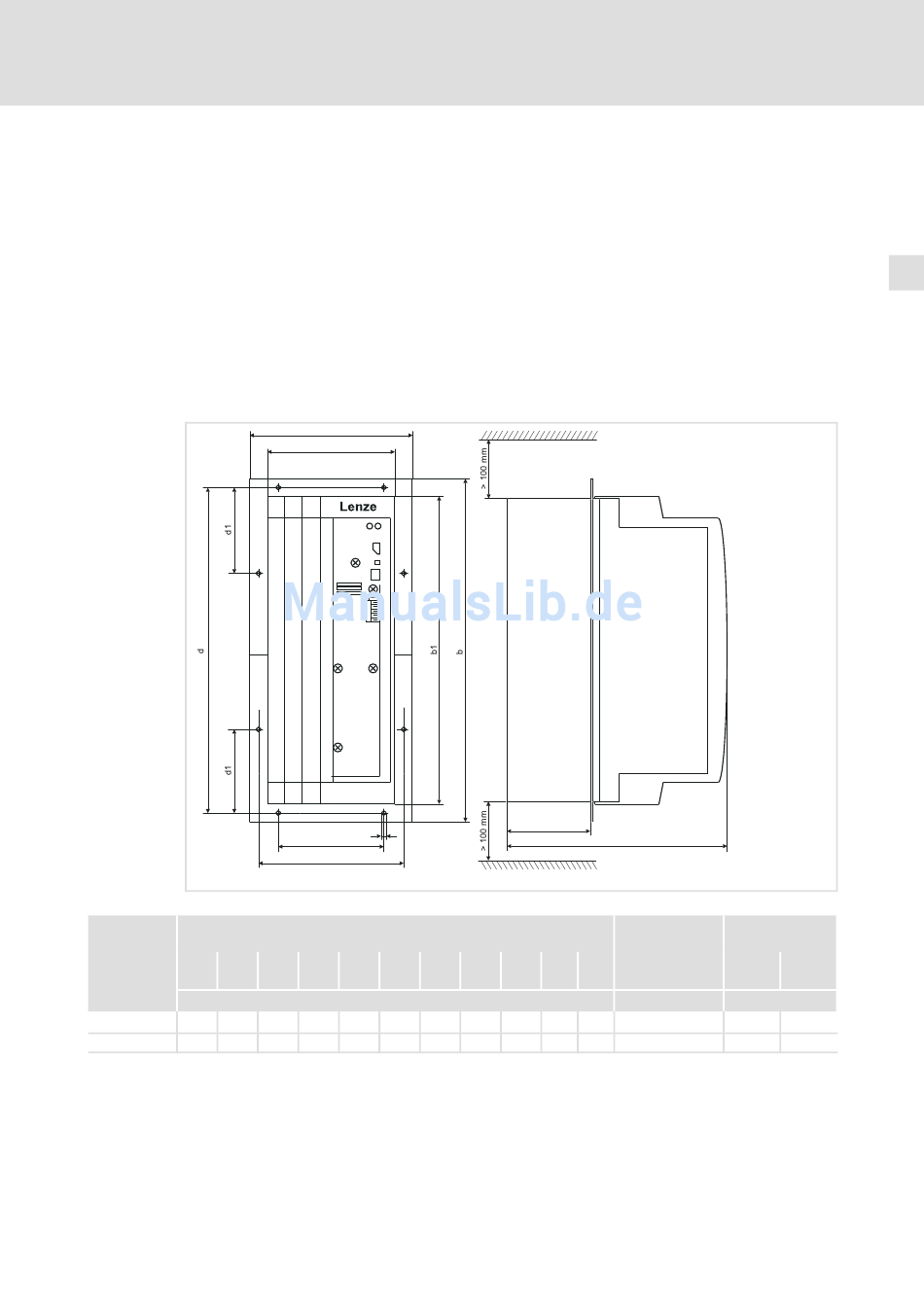

Fig.4−4
Encombrements du module d'alimentation et de renvoi sur le réseau
a a1
EMB9341−E 169,5 135 385,5 350
EMB9342−E 169,5 135 385,5 350
EDBMB9340 DE/EN/FR 12.0
a
a1
g
c
c1
Encombrements des modules EMB9341−E et EMB9342−E en cas de montage traversant
b b1 c c1 d
[mm]
117 152,5 366 105,5 250
117 152,5 366 105,5 250
l
Installation mécanique
f
e
Support de
montage
d1 e f g Référence de
commande
92 6,5
92 6,5
9340vrm015
Encoche de
montage
Hauteur Largeur
[mm]
EJ0038 350 ±3 139 ±3
EJ0038 350 ±3 139 ±3
161
