Montage mit thermischer Separierung (Durchstoß−Technik)

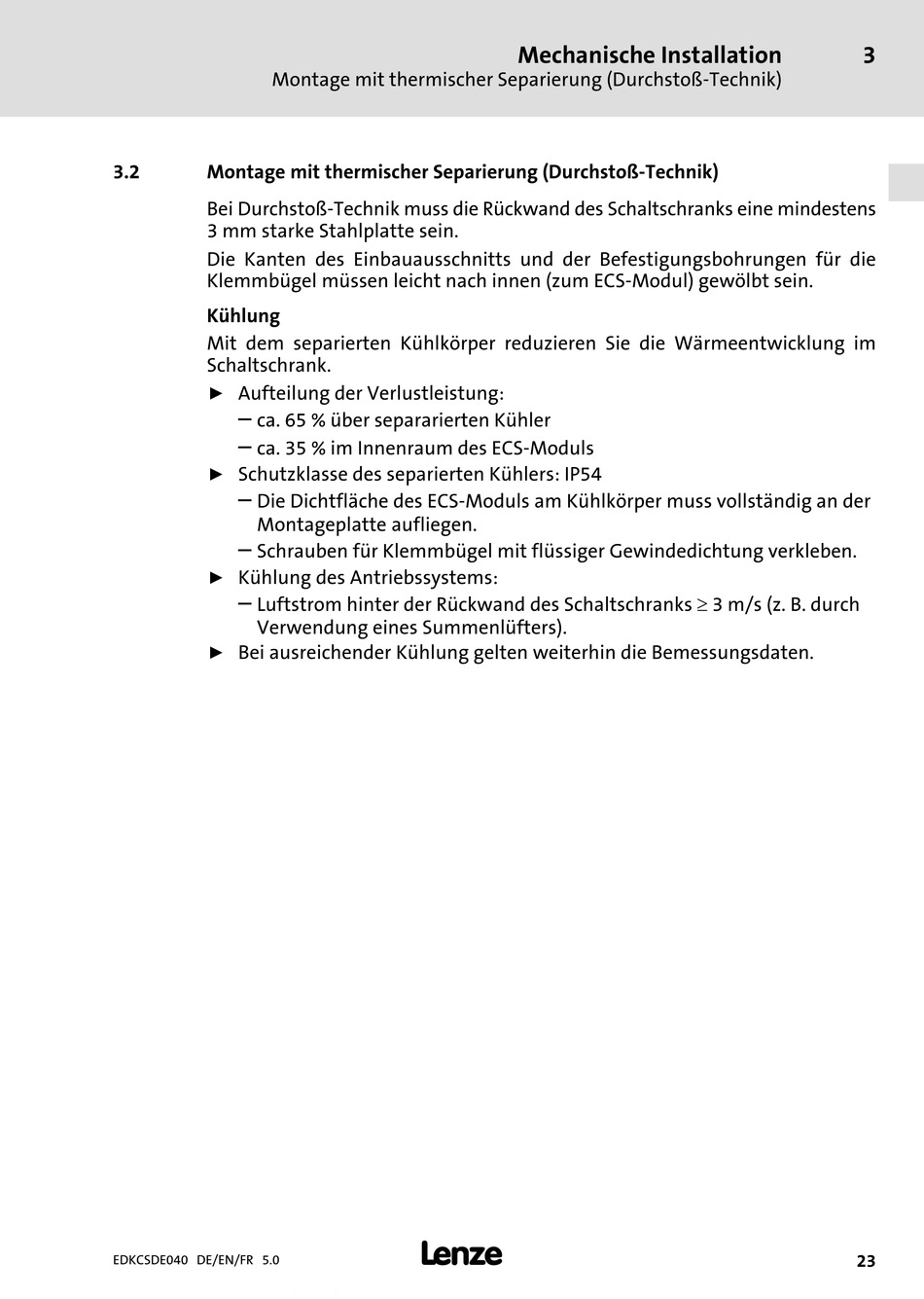

3.2 Montage mit thermischer Separierung (Durchstoß−Technik)
Bei Durchstoß−Technik muss die Rückwand des Schaltschranks eine mindestens
3 mm starke Stahlplatte sein.
Die Kanten des Einbauausschnitts und der Befestigungsbohrungen für die
Klemmbügel müssen leicht nach innen (zum ECS−Modul) gewölbt sein.
Kühlung
Mit dem separierten Kühlkörper reduzieren Sie die Wärmeentwicklung im
Schaltschrank.
Aufteilung der Verlustleistung:
ƒ
–
ca. 65 % über separarierten Kühler
–
ca. 35 % im Innenraum des ECS−Moduls
Schutzklasse des separierten Kühlers: IP54
ƒ
–
Die Dichtfläche des ECS−Moduls am Kühlkörper muss vollständig an der
Montageplatte aufliegen.
–
Schrauben für Klemmbügel mit flüssiger Gewindedichtung verkleben.
Kühlung des Antriebssystems:
ƒ
Luftstrom hinter der Rückwand des Schaltschranks ³ 3 m/s (z. B. durch
–
Verwendung eines Summenlüfters).
Bei ausreichender Kühlung gelten weiterhin die Bemessungsdaten.
ƒ
