4 Mechanische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342

Montage Netzfilter

4.2 Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
4.2.1 Montage Netzfilter
)
Hinweis!
Für den Betrieb des Versorgungs− und Rückspeisemoduls ist ein Netzfilter
(Zubehör) erforderlich.
ƒ
ƒ

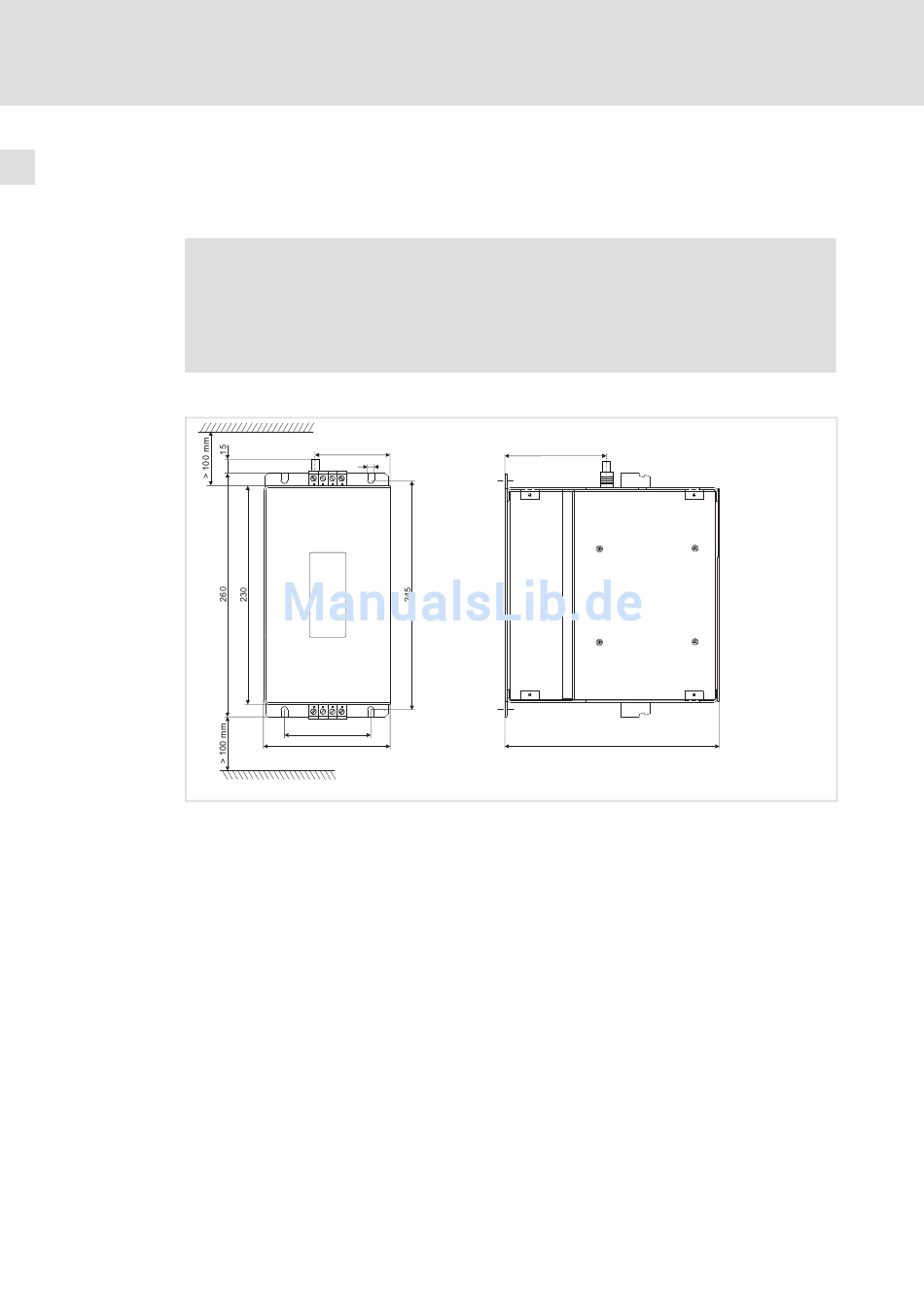

Abmessungen
Abb. 4−1
Alle Maße in Millimeter.
24
Versorgungs− und Rückspeisemodul EMB9341: Netzfilter EZN3A0120H012
Versorgungs− und Rückspeisemodul EMB9342: Netzfilter EZN3A0088H024
80
7
PE L1 L2 L3
LINE
LOAD
PE L1 ' L2 ' L3'
92
135
Abmessungen Netzfilter EZN3A0120H012 für EMB9341
l
105
230
EDBMB9340 DE/EN/FR 12.0
9340vrm017
