Modules d'alimentation et de renvoi sur le réseau EMB9341 et EMB9342
4.2 Modules d'alimentation et de renvoi sur le réseau EMB9341 et EMB9342
4.2.1 Montage du filtre réseau
)
Remarque importante !
Un filtre réseau (accessoire) est requis pour le module d'alimentation et de
renvoi sur le réseau.
ƒ
ƒ
Encombrements
Fig.4−1
Cotes en [mm]
EDBMB9340 DE/EN/FR 12.0
Module d'alimentation et de renvoi sur le réseau EMB9341 : filtre réseau
EZN3A0120H012
Module d'alimentation et de renvoi sur le réseau EMB9342 : filtre réseau
EZN3A0088H024
80
7
PE L1 L2 L3
LINE
LOAD
PE L1 ' L2 ' L3'
92
135

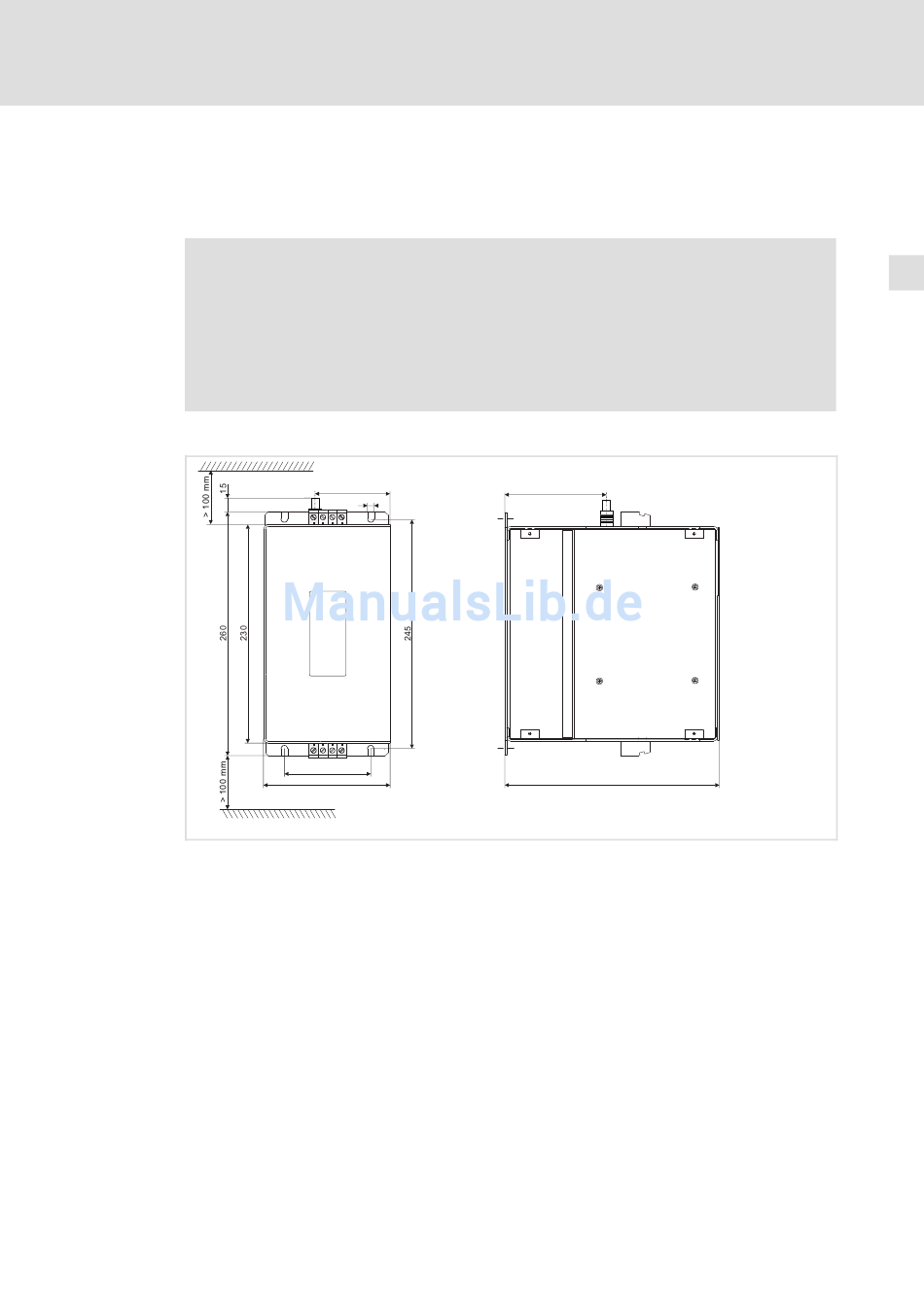

Encombrements du filtre réseau EZN3A0120H012 pour module EMB9341
l
Installation mécanique
Montage du filtre réseau
105
230
4
9340vrm017
157
