5 Installation électrique
Module d'alimentation et de renvoi sur le réseau EMB9343
Raccordements de puissance
L1 L2
PE
0

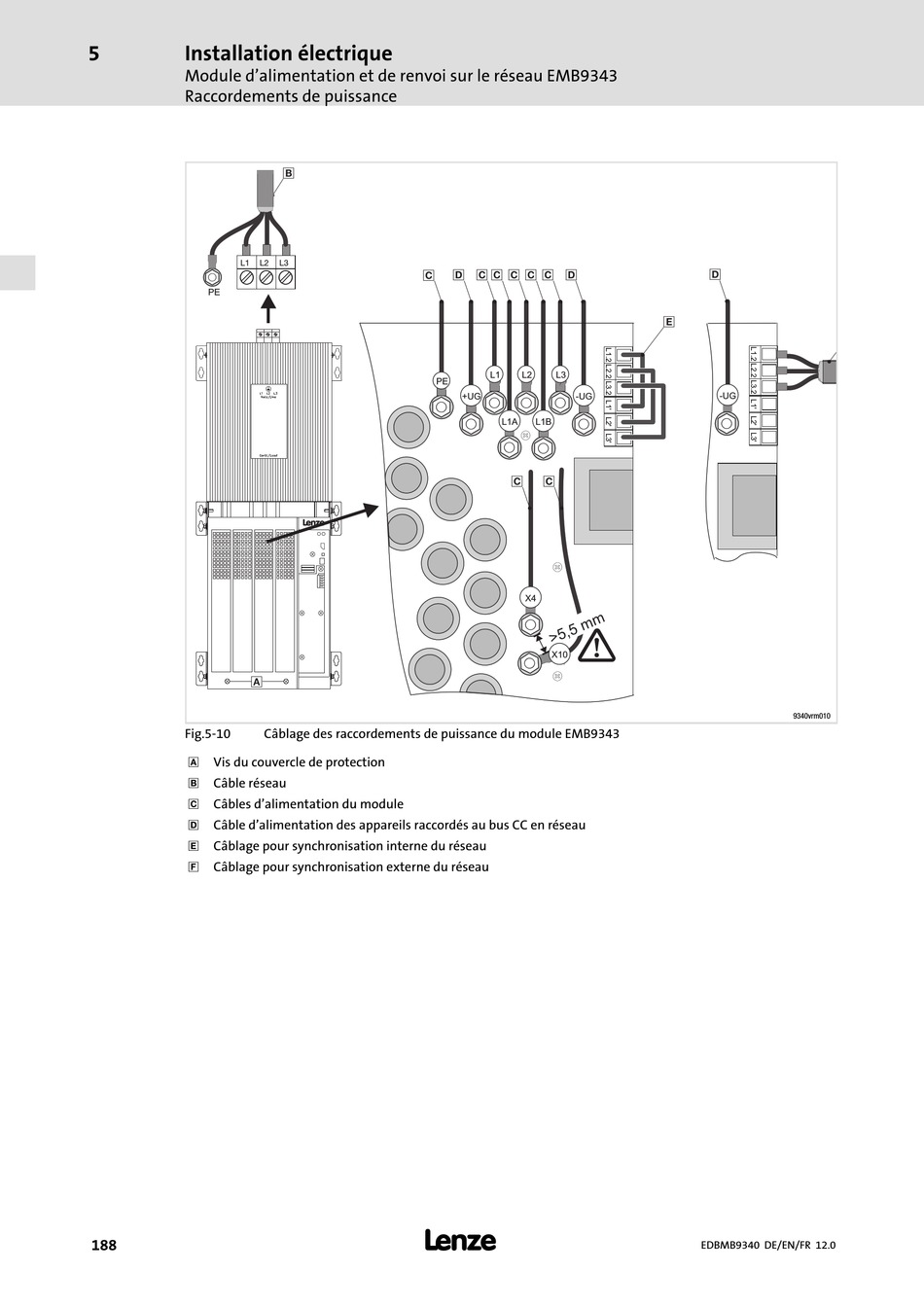

Fig.5−10
0
Vis du couvercle de protection
1
Câble réseau
2
Câbles d'alimentation du module
3
Câble d'alimentation des appareils raccordés au bus CC en réseau
4
Câblage pour synchronisation interne du réseau
5
Câblage pour synchronisation externe du réseau
188
1
L3
2
PE
L
Câblage des raccordements de puissance du module EMB9343
l
3 2 2 2 2 2 3
L1 L2 L3
+UG -UG
L1A L1B
2 2
X4
}
X10
3
4
-UG
9340vrm010
