Câblage
(
Stop !
ƒ
ƒ

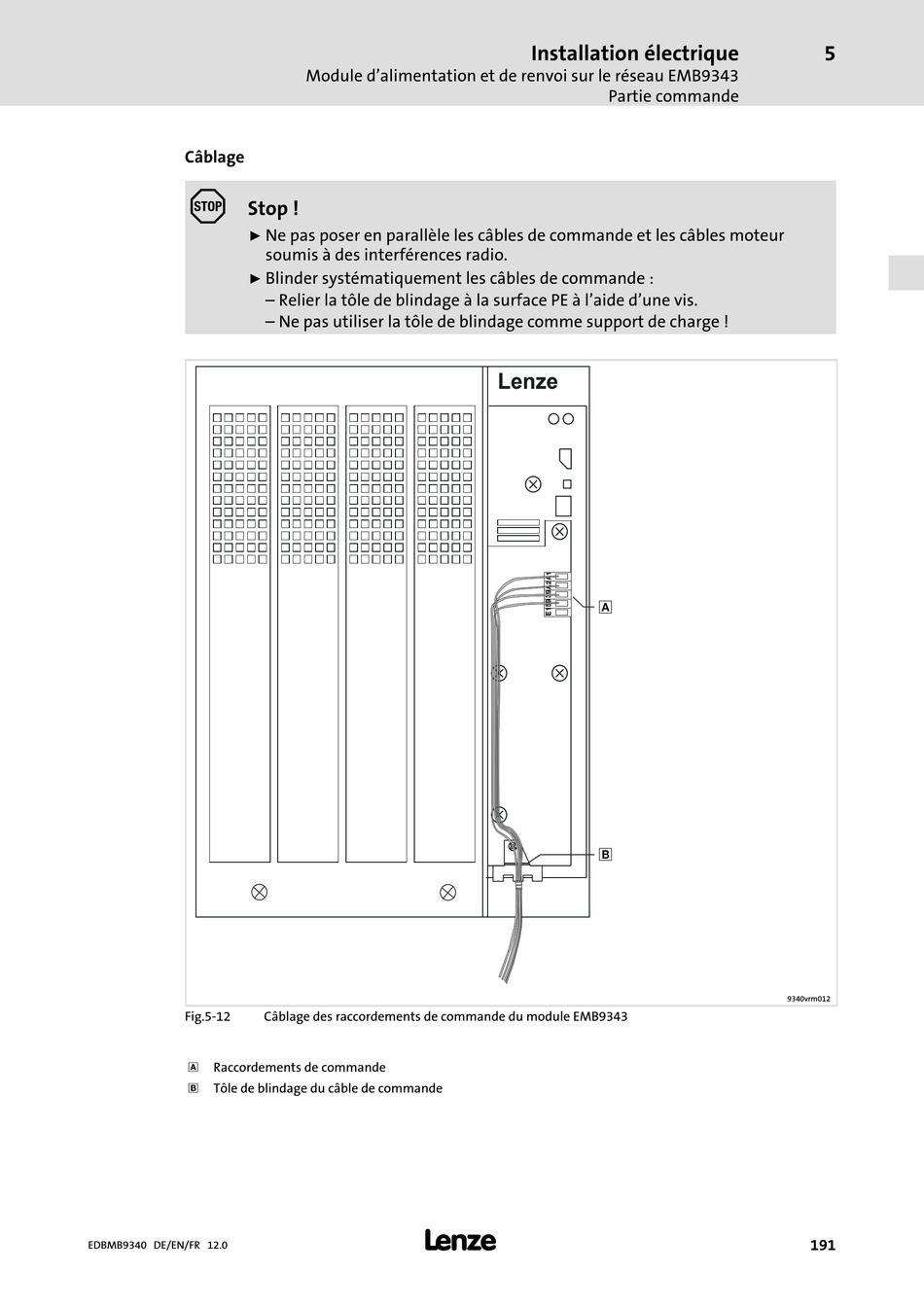

Fig.5−12
0
Raccordements de commande
1
Tôle de blindage du câble de commande
EDBMB9340 DE/EN/FR 12.0
Module d'alimentation et de renvoi sur le réseau EMB9343
Ne pas poser en parallèle les câbles de commande et les câbles moteur
soumis à des interférences radio.
Blinder systématiquement les câbles de commande :
– Relier la tôle de blindage à la surface PE à l'aide d'une vis.
– Ne pas utiliser la tôle de blindage comme support de charge !
Câblage des raccordements de commande du module EMB9343
l
Installation électrique
Partie commande
0
1
5
9340vrm012
191
