5 Elektrische Installation
Versorgungs− und Rückspeisemodul EMB9343
Steueranschlüsse
Verdrahtung
(
Stop!
ƒ
ƒ
Abb. 5−12
0
Steueranschlüsse
1
Schirmblech Steuerleitung
58
Verlegen Sie die Steuerleitungen nicht parallel zu störbehafteten
Motorleitungen.
Steuerleitungen grundsätzlich abschirmen:
– Schirmblech im Anschlussbereich mit einer Schraube mit der PE−Fläche
verbinden.
– Schirmblech nicht als Zugentlastung benutzen!

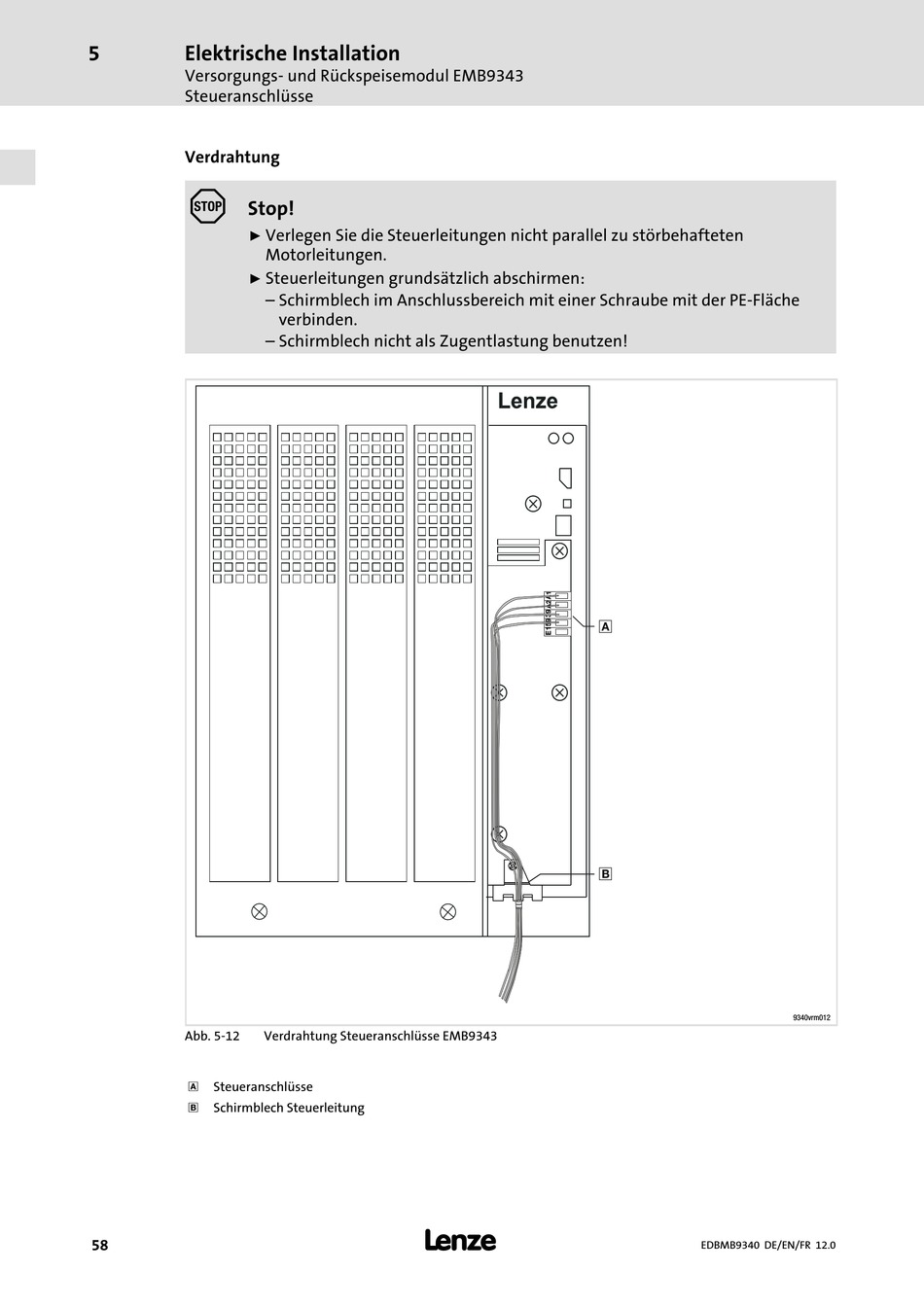

Verdrahtung Steueranschlüsse EMB9343
