5 Elektrische Installation
Versorgungs− und Rückspeisemodul EMB9341 und EMB9342
Steueranschlüsse
Verdrahtung
(
Stop!
ƒ
ƒ

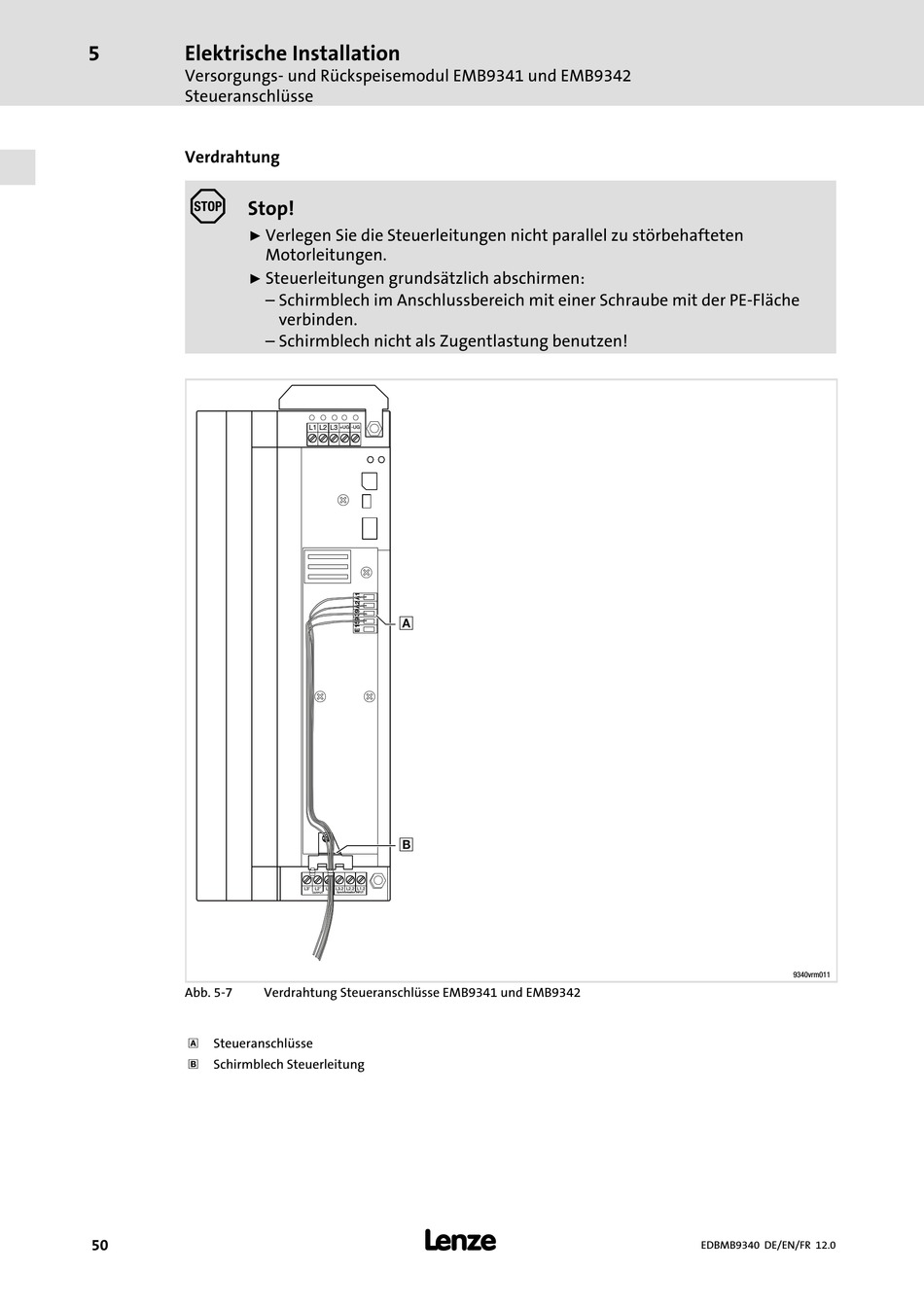

Abb. 5−7
0
Steueranschlüsse
1
Schirmblech Steuerleitung
50
Verlegen Sie die Steuerleitungen nicht parallel zu störbehafteten
Motorleitungen.
Steuerleitungen grundsätzlich abschirmen:
– Schirmblech im Anschlussbereich mit einer Schraube mit der PE−Fläche
verbinden.
– Schirmblech nicht als Zugentlastung benutzen!
L1 L2 L3
+UG -UG
0
1
L3' L2' L1' L3.2 L2.2 L1.2
OUTPUT Synchronization INPUT
Verdrahtung Steueranschlüsse EMB9341 und EMB9342
l
9340vrm011
EDBMB9340 DE/EN/FR 12.0
