3. Schließen Sie die AC-Adern entsprechend den Kennzeichnungen auf den AC-Klemmleisten wie folgt
an:
Dreiphasen-Wechselrichter
Kabeltyp
Phase 1
Phase 2
Phase 3
PE (Erdung)
Nullleiter
4. Ziehen Sie die Schrauben der einzelnen Klemmleisten mit einem Drehmoment von 1.2-1.5 N*m an.
5. Stellen Sie sicher, dass es keine nicht angeschlossenen Adern am Ausgang der Anschlusseinheit gibt,
und dass sämtliche nicht in Gebrauch befindlichen Klemmleistenschrauben festgezogen sind.
6. Anschluss der AC- und DC-Adern an die Anschlusseinheit. Siehe Anschluss der AC-Seite und der DC-
Stränge an die Anschlusseinheit auf Seite 31 .
7. Vergewissern Sie sich, dass die Kabelöffnung richtig abgedichtet ist. Überprüfen Sie den gesamten
Kabelweg und verwenden Sie Standarddichtungen, damit kein Wasser eindringen kann.

Austausch der Leistungsoptimierer

1. Schalten Sie den EIN/AUS-Schalter des Wechselrichters aus und warten Sie, bis die grüne LED blinkt,
oder warten Sie fünf Minuten, bis Sie mit dem nächsten Schritt fortfahren.
WARNUNG!
Wenn von den LEDs eine Fehlfunktion angezeigt wird, warten Sie fünf Minuten, bis sich die
Eingangskondensatoren des Wechselrichters entladen haben.
2. Schalten Sie AC-Leitungsschutzschalter/Trennschalter im AC-Stromkreisverteiler/AC am
Hauptverteilerkasten aus.
3. Trennen Sie die entsprechenden Leistungsoptimierer und tauschen Sie diese aus.
4. Kopplung
5. Betätigen Sie zur Kopplung die Schaltfläche Replace („Ersetzen") der Registerkarte
Logical Layout („Schaltbild") der Monitoring-Plattform (im Anlagen-Administrator).
Ersetzen Sie die Seriennummer des ersetzten Leistungsoptimierers durch die
Seriennummer des neu installierten Leistungsoptimierers. Siehe
https://www.solaredge.com/sites/default/files/se-monitoring-portal-site-
admin.pdf
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung
Verbindung mit Klemmleiste
L1
L2
L3
N
Anhang E: Austausch von Systembauteilen

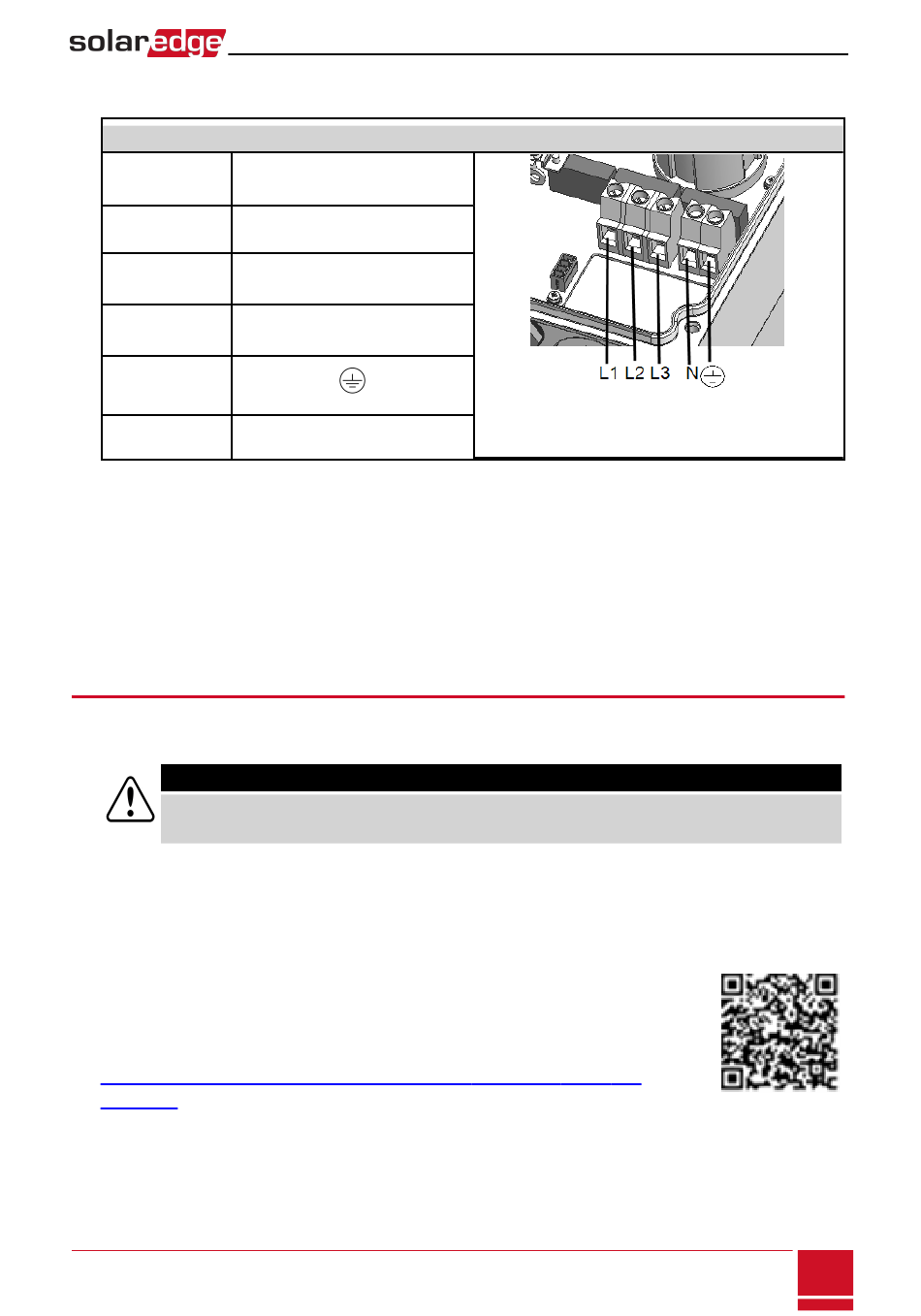

Abbildung 45: AC-Klemmleisten der
Primäreinheit
84
