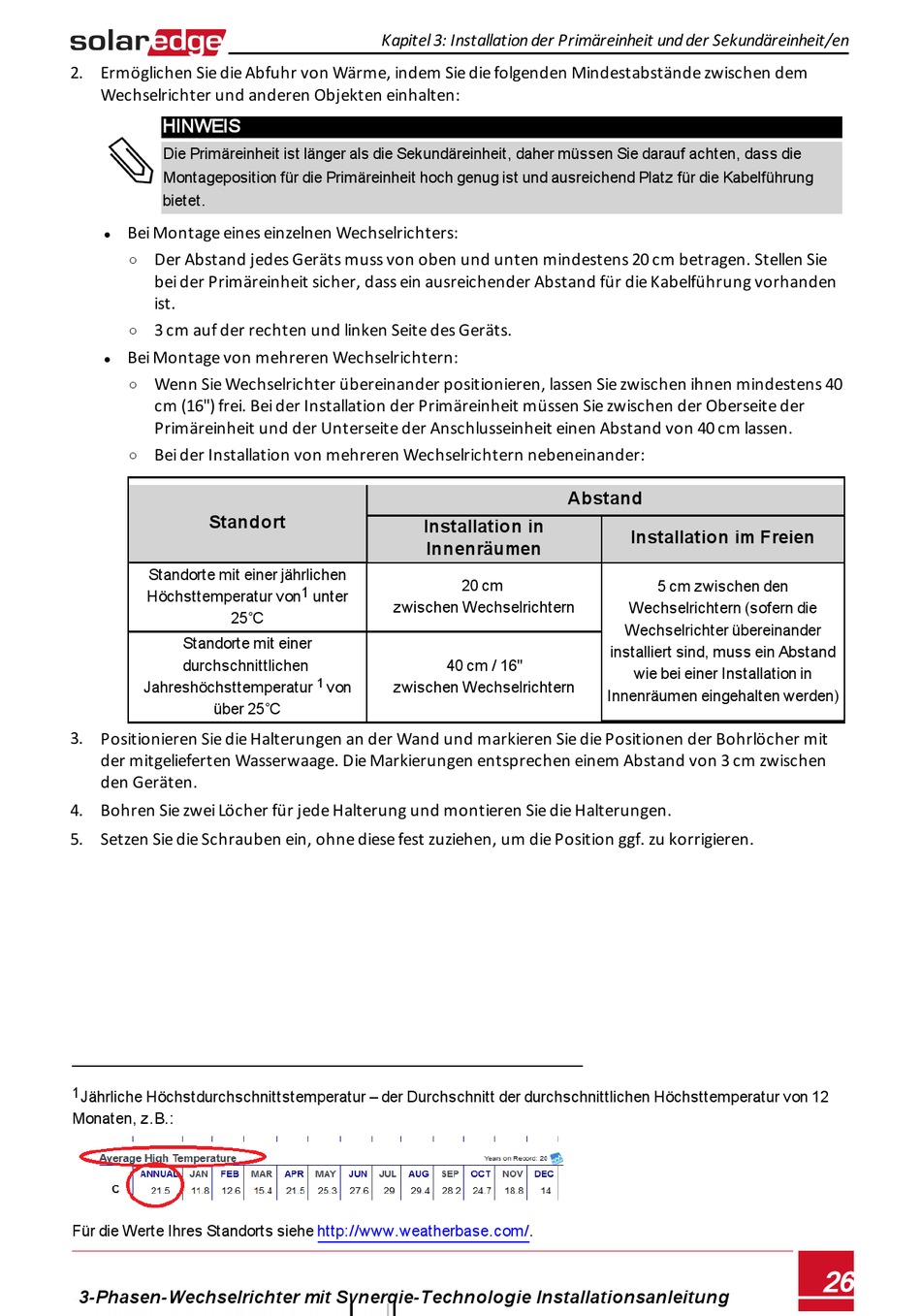

Installation In Innenräumen; Installation Im Freien - Solaredge Se50K Installationsanleitung

2. Ermöglichen Sie die Abfuhr von Wärme, indem Sie die folgenden Mindestabstände zwischen dem
Wechselrichter und anderen Objekten einhalten:
HINWEIS
Die Primäreinheit ist länger als die Sekundäreinheit, daher müssen Sie darauf achten, dass die
Montageposition für die Primäreinheit hoch genug ist und ausreichend Platz für die Kabelführung
bietet.
Bei Montage eines einzelnen Wechselrichters:
l
Der Abstand jedes Geräts muss von oben und unten mindestens 20 cm betragen. Stellen Sie
o
bei der Primäreinheit sicher, dass ein ausreichender Abstand für die Kabelführung vorhanden
ist.
3 cm a uf der rechten und linken Seite des Geräts.
o
Bei Montage von mehreren Wechselrichtern:
l
Wenn Sie Wechselrichter übereinander positionieren, lassen Sie zwischen ihnen mindestens 40
o
cm (16") frei. Bei der Installation der Primäreinheit müssen Sie zwischen der Oberseite der
Primäreinheit und der Unterseite der Anschlusseinheit einen Abstand von 40 cm lassen.
Bei der Installation von mehreren Wechselrichtern nebeneinander:
o
Standort
Standorte mit einer jährlichen
Höchsttemperatur von
25˚C
Standorte mit einer
durchschnittlichen
Jahreshöchsttemperatur
über 25˚C
3. Positionieren Sie die Halterungen an der Wand und markieren Sie die Positionen der Bohrlöcher mit
der mitgelieferten Wasserwaage. Die Markierungen entsprechen einem Abstand von 3 cm zwischen
den Geräten.
4. Bohren Sie zwei Löcher für jede Halterung und montieren Sie die Halterungen.
5. Setzen Sie die Schrauben ein, ohne diese fest zuziehen, um die Position ggf. zu korrigieren.
1
Jährliche Höchstdurchschnittstemperatur – der Durchschnitt der durchschnittlichen Höchsttemperatur von 12
Monaten, z.B.:
Für die Werte Ihres Standorts siehe http://www.weatherbase.com/.
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung
Kapitel 3: Installation der Primäreinheit und der Sekundäreinheit/en
Installation in
Innenräumen
20 cm
1
unter
zwischen Wechselrichtern
40 cm / 16"
1
von zwischen Wechselrichtern
Abstand

Installation im Freien

5 cm zwischen den
Wechselrichtern (sofern die
Wechselrichter übereinander
installiert sind, muss ein Abstand
wie bei einer Installation in
Innenräumen eingehalten werden)
26
