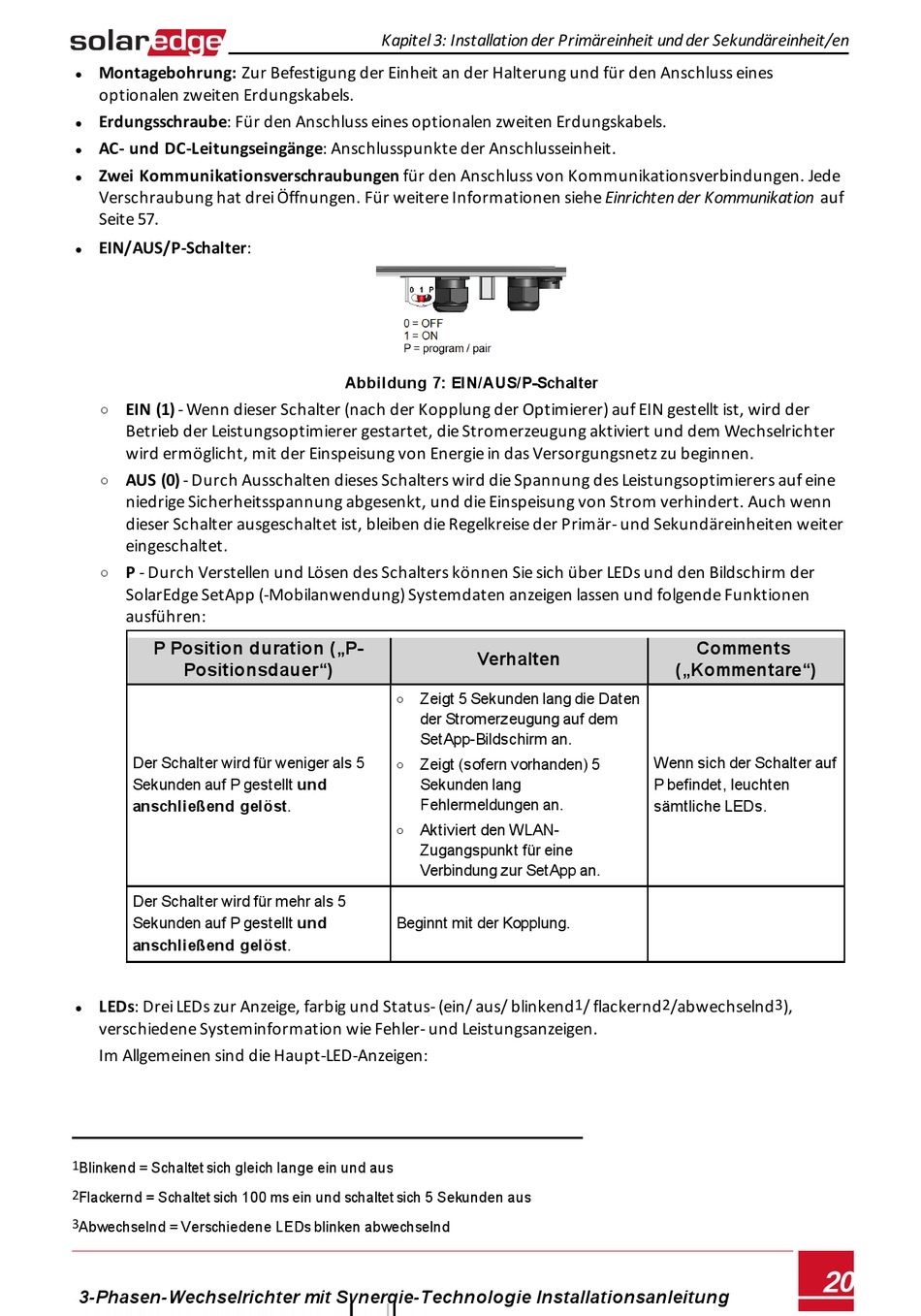

SolarEdge SE50K Installationsanleitung Seite 22

Montagebohrung: Zur Befestigung der Einheit an der Halterung und für den Anschluss eines
l
optionalen zweiten Erdungskabels.
Erdungsschraube: Für den Anschluss eines optionalen zweiten Erdungskabels.
l
AC- und DC-Leitungseingänge: Anschlusspunkte der Anschlusseinheit.
l
Zwei Kommunikationsverschraubungen für den Anschluss von Kommunikationsverbindungen. Jede
l
Verschraubung hat drei Öffnungen. Für weitere Informationen siehe Einrichten der Kommunikation auf
Seite 57.
EIN/AUS/P-Schalter:
l
EIN (1) - Wenn dieser Schalter (nach der Kopplung der Optimierer) auf EIN gestellt ist, wird der
o
Betrieb der Leistungsoptimierer gestartet, die Stromerzeugung aktiviert und dem Wechselrichter
wird ermöglicht, mit der Einspeisung von Energie in das Versorgungsnetz zu beginnen.
AUS (0) - Durch Ausschalten dieses Schalters wird die Spannung des Leistungsoptimierers auf eine
o
niedrige Sicherheitsspannung abgesenkt, und die Einspeisung von Strom verhindert. Auch wenn
dieser Schalter ausgeschaltet ist, bleiben die Regelkreise der Primär- und Sekundäreinheiten weiter
eingeschaltet.
P - Durch Verstellen und Lösen des Schalters können Sie sich über LEDs und den Bildschirm der
o
SolarEdge SetApp (-Mobilanwendung) Systemdaten anzeigen lassen und folgende Funktionen
ausführen:
P Position duration („P-
Positionsdauer")
Der Schalter wird für weniger als 5
Sekunden auf P gestellt und
anschließend gelöst.
Der Schalter wird für mehr als 5
Sekunden auf P gestellt und
anschließend gelöst.
LEDs
LEDs: Drei LEDs zur Anzeige, farbig und Status- (ein/ aus/ blinkend
l
verschiedene Systeminformation wie Fehler- und Leistungsanzeigen.
Im Allgemeinen sind die Haupt-LED-Anzeigen:
1 Blinkend = Schaltet sich gleich lange ein und aus
2 Flackernd = Schaltet sich 100 ms ein und schaltet sich 5 Sekunden aus
3 Abwechselnd = Verschiedene LEDs blinken abwechselnd
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung
Kapitel 3: Installation der Primäreinheit und der Sekundäreinheit/en
Abbildung 7: EIN/AUS/P-Schalter
Verhalten
Zeigt 5 Sekunden lang die Daten
o
der Stromerzeugung auf dem
SetApp-Bildschirm an.
Zeigt (sofern vorhanden) 5
o
Sekunden lang
Fehlermeldungen an.
Aktiviert den WLAN-
o
Zugangspunkt für eine
Verbindung zur SetApp an.
Beginnt mit der Kopplung.
Comments
(„Kommentare")
Wenn sich der Schalter auf
P befindet, leuchten
sämtliche LEDs.
1 2
/ flackernd /abwechselnd
3
),
