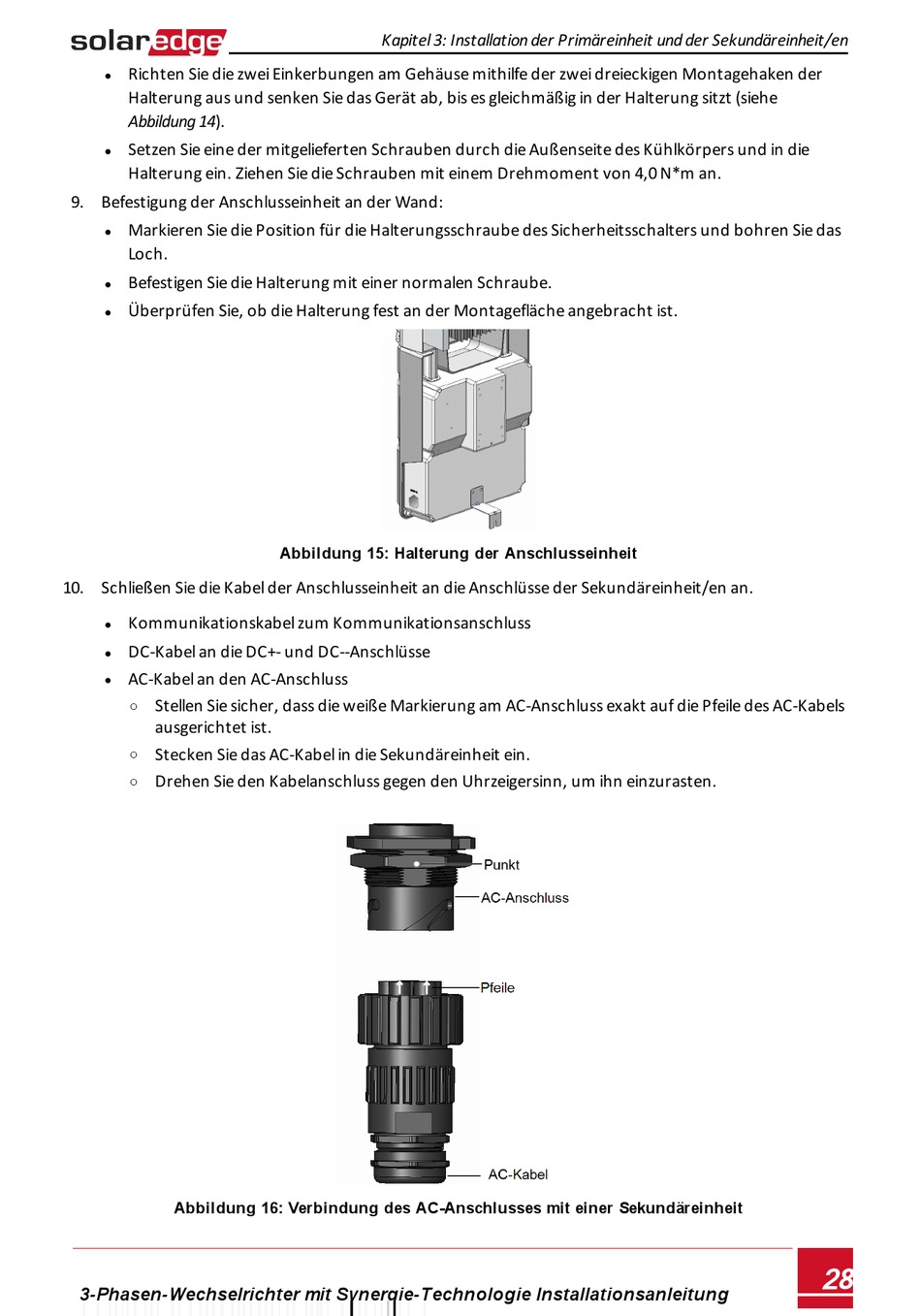

SolarEdge SE50K Installationsanleitung Seite 30

Richten Sie die zwei Einkerbungen am Gehäuse mithilfe der zwei dreieckigen Montagehaken der
l
Halterung aus und senken Sie das Gerät ab, bis es gleichmäßig in der Halterung sitzt (siehe
Abbildung 14).
Setzen Sie eine der mitgelieferten Schrauben durch die Außenseite des Kühlkörpers und in die
l
Halterung ein. Ziehen Sie die Schrauben mit einem Drehmoment von 4,0 N*m an.
9. Befestigung der Anschlusseinheit an der Wand:
Markieren Sie die Position für die Halterungsschraube des Sicherheitsschalters und bohren Sie das
l
Loch.
Befestigen Sie die Halterung mit einer normalen Schraube.
l
Überprüfen Sie, ob die Halterung fest an der Montagefläche angebracht ist.
l
10. Schließen Sie die Kabel der Anschlusseinheit an die Anschlüsse der Sekundäreinheit/en an.
Kommunikationskabel zum Kommunikationsanschluss
l
DC-Kabel an die DC+- und DC--Anschlüsse
l
AC-Kabel an den AC-Anschluss
l
Stellen Sie sicher, dass die weiße Markierung am AC-Anschluss exakt auf die Pfeile des AC-Kabels
o
ausgerichtet ist.
Stecken Sie das AC-Kabel in die Sekundäreinheit ein.
o
Drehen Sie den Kabelanschluss gegen den Uhrzeigersinn, um ihn einzurasten.
o
Abbildung 16: Verbindung des AC-Anschlusses mit einer Sekundäreinheit
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung
Kapitel 3: Installation der Primäreinheit und der Sekundäreinheit/en
Abbildung 15: Halterung der Anschlusseinheit
