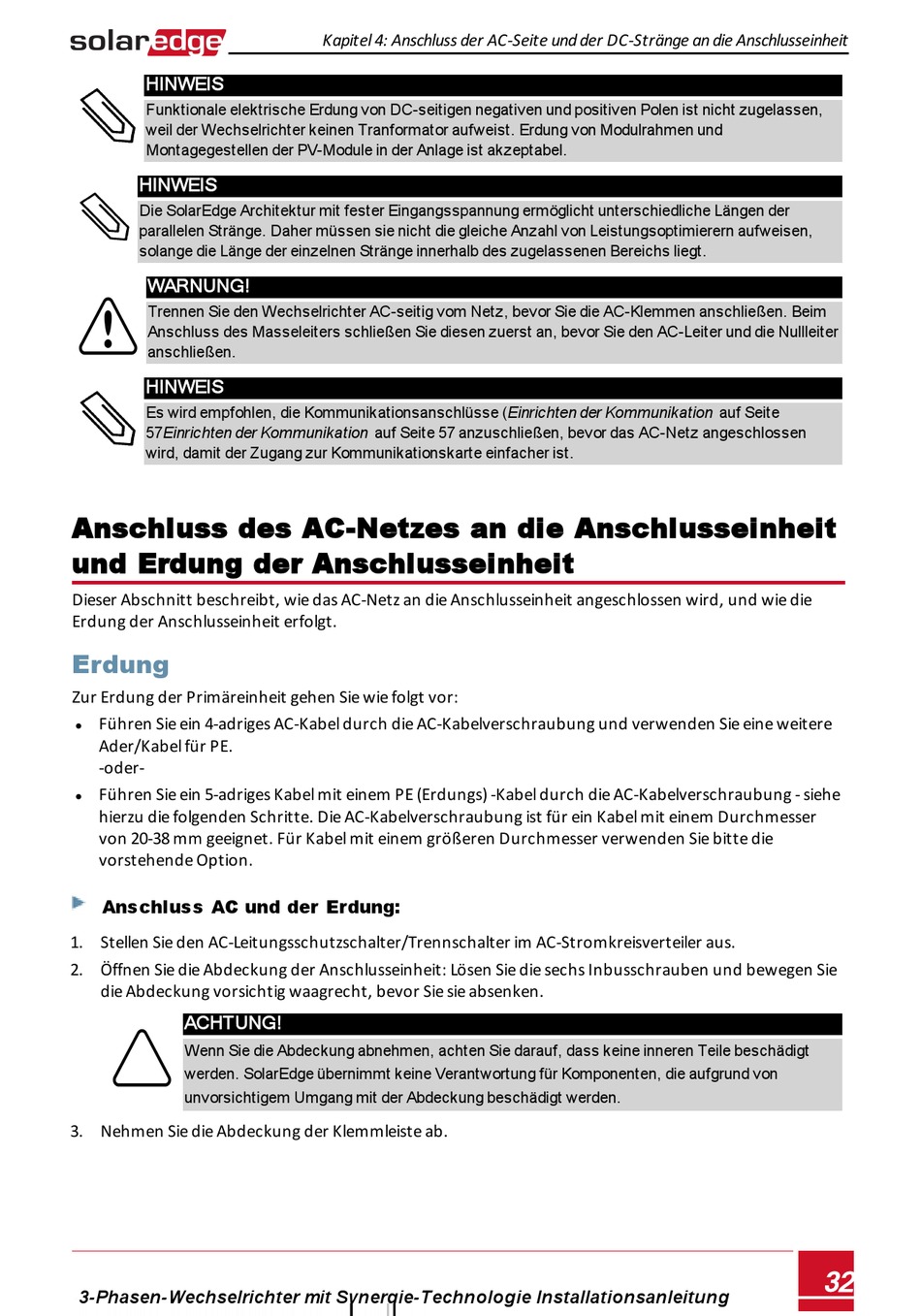

HINWEIS
Funktionale elektrische Erdung von DC-seitigen negativen und positiven Polen ist nicht zugelassen,
weil der Wechselrichter keinen Tranformator aufweist. Erdung von Modulrahmen und
Montagegestellen der PV-Module in der Anlage ist akzeptabel.
HINWEIS
Die SolarEdge Architektur mit fester Eingangsspannung ermöglicht unterschiedliche Längen der
parallelen Stränge. Daher müssen sie nicht die gleiche Anzahl von Leistungsoptimierern aufweisen,
solange die Länge der einzelnen Stränge innerhalb des zugelassenen Bereichs liegt.
WARNUNG!
Trennen Sie den Wechselrichter AC-seitig vom Netz, bevor Sie die AC-Klemmen anschließen. Beim
Anschluss des Masseleiters schließen Sie diesen zuerst an, bevor Sie den AC-Leiter und die Nullleiter
anschließen.
HINWEIS
Es wird empfohlen, die Kommunikationsanschlüsse (Einrichten der Kommunikation auf Seite
57Einrichten der Kommunikation auf Seite 57 anzuschließen, bevor das AC-Netz angeschlossen
wird, damit der Zugang zur Kommunikationskarte einfacher ist.
Anschluss des AC-Netzes an die Anschlusseinheit
und Erdung der Anschlusseinheit
Dieser Abschnitt beschreibt, wie das AC-Netz an die Anschlusseinheit angeschlossen wird, und wie die
Erdung der Anschlusseinheit erfolgt.

Erdung

Zur Erdung der Primäreinheit gehen Sie wie folgt vor:
Führen Sie ein 4-adriges AC-Kabel durch die AC-Kabelverschraubung und verwenden Sie eine weitere
l
Ader/Kabel für PE.
-oder-
Führen Sie ein 5-adriges Kabel mit einem PE (Erdungs) -Kabel durch die AC-Kabelverschraubung - siehe
l
hierzu die folgenden Schritte. D ie AC-Kabelverschraubung ist für ein Kabel mit einem Durchmesser
von 20-38 mm geeignet. Für Kabel mit einem größeren Durchmesser verwenden Sie bitte die
vorstehende Option.
Anschluss AC und der Erdung:
1. Stellen Sie den AC-Leitungsschutzschalter/Trennschalter im AC-Stromkreisverteiler aus.
2. Öffnen Sie die Abdeckung der Anschlusseinheit: Lösen Sie die sechs Inbusschrauben und bewegen Sie
die Abdeckung vorsichtig waagrecht, bevor Sie sie absenken.
ACHTUNG!
Wenn Sie die Abdeckung abnehmen, achten Sie darauf, dass keine inneren Teile beschädigt
werden. SolarEdge übernimmt keine Verantwortung für Komponenten, die aufgrund von
unvorsichtigem Umgang mit der Abdeckung beschädigt werden.
3. Nehmen Sie die Abdeckung der Klemmleiste ab.
