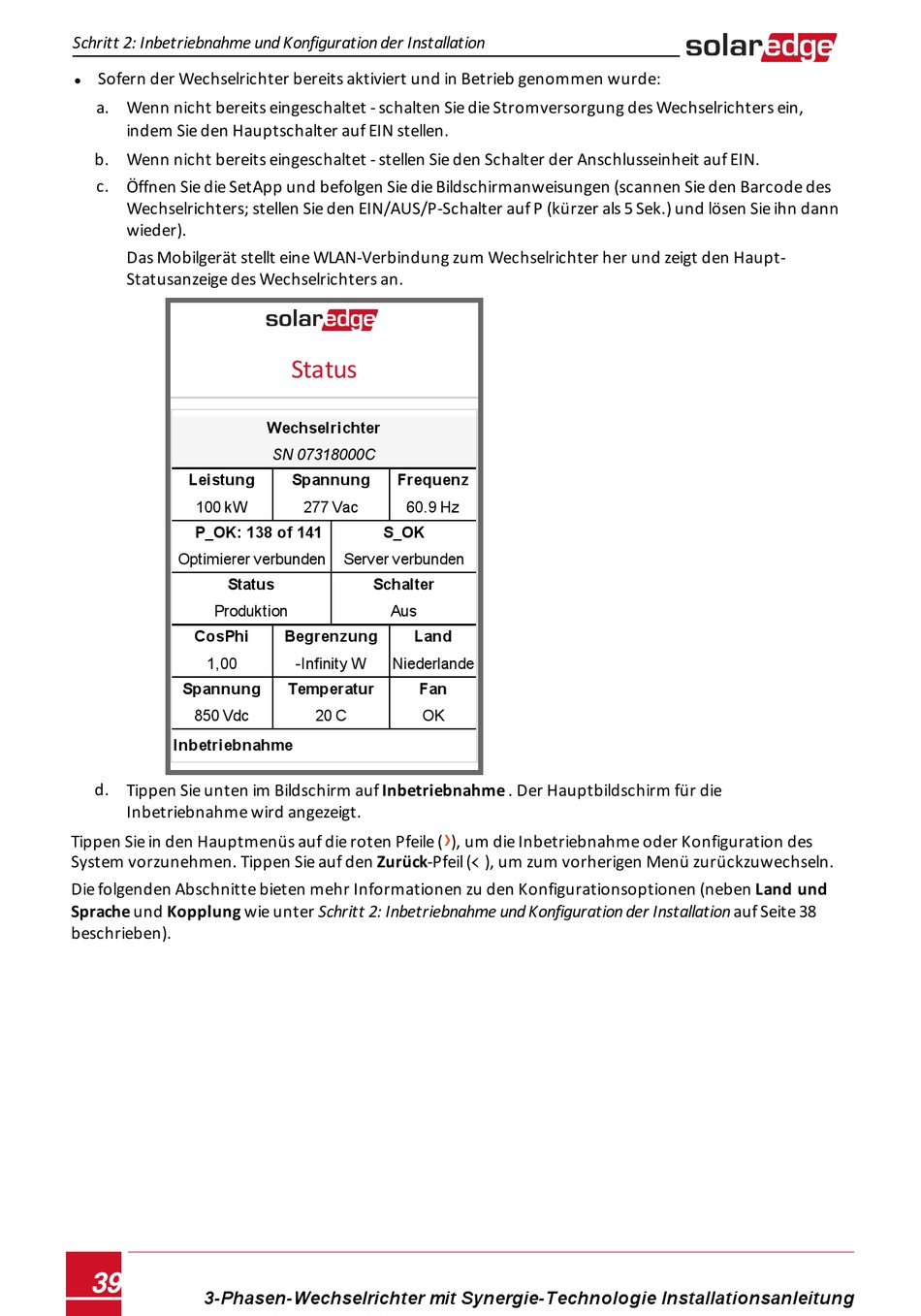

SolarEdge SE50K Installationsanleitung Seite 41

Schritt 2: Inbetriebnahme und Konfiguration der Installation
Sofern der Wechselrichter bereits aktiviert und in Betrieb genommen wurde:
l
a. Wenn nicht bereits eingeschaltet - schalten Sie die Stromversorgung des Wechselrichters ein,
indem Sie den Hauptschalter auf EIN stellen.
b. Wenn nicht bereits eingeschaltet - stellen Sie den Schalter der Anschlusseinheit auf EIN.
c. Öffnen Sie die SetApp und befolgen Sie die Bildschirmanweisungen (scannen Sie den Barcode des
Wechselrichters; stellen Sie den EIN/AUS/P-Schalter auf P (kürzer als 5 Sek.) und lösen Sie ihn dann
wieder).
Das Mobilgerät stellt eine WLAN-Verbindung zum Wechselrichter her und zeigt den Haupt-
Statusanzeige des Wechselrichters an.
Leistung
100 kW
P_OK: 138 of 141
Optimierer verbunden
Status
Produktion
CosPhi
1,00
Spannung
850 Vdc
Inbetriebnahme
d. Tippen Sie unten im Bildschirm auf Inbetriebnahme . Der Hauptbildschirm für die
Inbetriebnahme wird angezeigt.
Tippen Sie in den Hauptmenüs auf die roten Pfeile (
System vorzunehmen. Tippen Sie auf den Zurück-Pfeil (
Die folgenden Abschnitte bieten mehr Informationen zu den Konfigurationsoptionen (neben Land und
Sprache und Kopplung wie unter Schritt 2: Inbetriebnahme und Konfiguration der Installation auf Seite 38
beschrieben).
39
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung
Status
Wechselrichter
SN 07318000C
Spannung Frequenz
277 Vac 60.9 Hz
S_OK
Server verbunden
Schalter
Aus
Begrenzung Land
-Infinity W Niederlande
Temperatur Fan
20 C OK
›
), um die Inbetriebnahme oder Konfiguration des
‹
), um zum vorherigen Menü zurückzuwechseln.
