Montage und Anschluss der Primäreinheit und der Sekundäreinheit/en
6. Legen Sie die Wasserwaage unter den Halterungen an und richten Sie die Halterungen aus. Ziehen Sie
die Schrauben vollständig fest und überprüfen Sie, dass die Halterungen fest an der Montagefläche
befestigt sind.
7. Montage der Primäreinheit:
Heben Sie die Primäreinheit an Ihren Seiten an.
l
Richten Sie die zwei Einkerbungen am Gehäuse mithilfe der zwei dreieckigen Montagehaken der
l
Halterung aus und senken Sie das Gerät ab, bis es gleichmäßig in der Halterung sitzt (siehe
Abbildung 14).
Setzen Sie die mitgelieferte Schraube durch die rechte Seite des Kühlkörpers und in die Halterung
l
ein
HINWEIS
Sofern Sie eine zweite Erdung anschließen, müssen Sie das Erdungskabel auf einer beliebigen Seite am
Gehäuse an der oberen Befestigungsschraube oder an der unteren Erdungsschraube anbringen, bevor
Sie die Einheit in die Halterung hängen, siehe Anschluss des AC-Netzes an die Anschlusseinheit und
Anschluss der Erdung auf Seite 1.
8. Montage der Sekundäreinheit/en:
Für das Aufhängen des Sekundäreinheiten besteht keine spezielle Reihenfolge.
l
Bei der Installation eines 2-Einheiten-Wechselrichters müssen Sie die Sekundäreinheit links neben
der Primäreinheit montieren.
Heben Sie die Sekundäreinheit/en seitlich an oder halten Sie sie oben und unten, um sie in die
l
Halterung einzuhängen.
27
-3-Phasen-Wechselrichter mit Synergie-Technologie Installationsanleitung

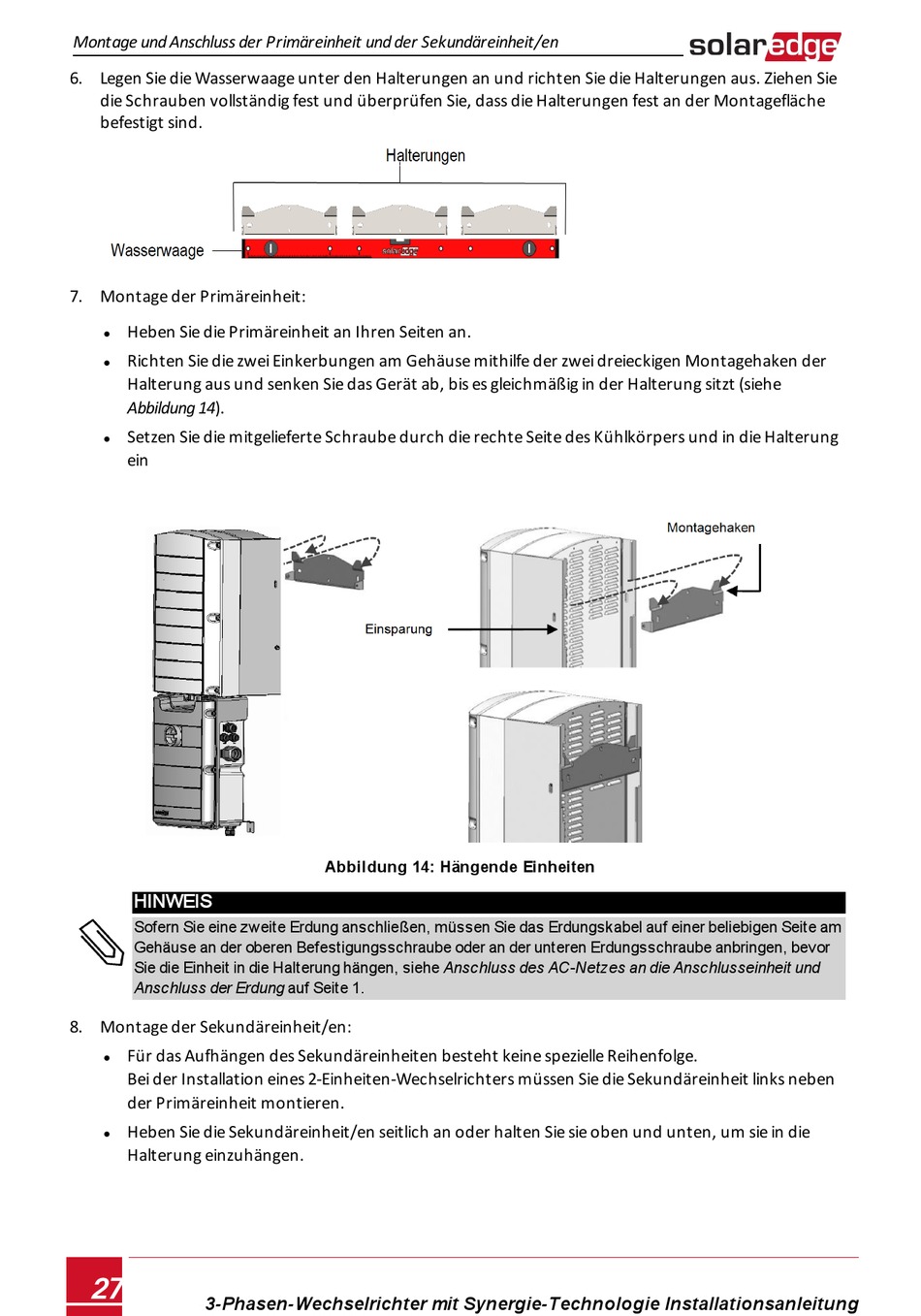

Abbildung 14: Hängende Einheiten
