Einführung
Anwendung

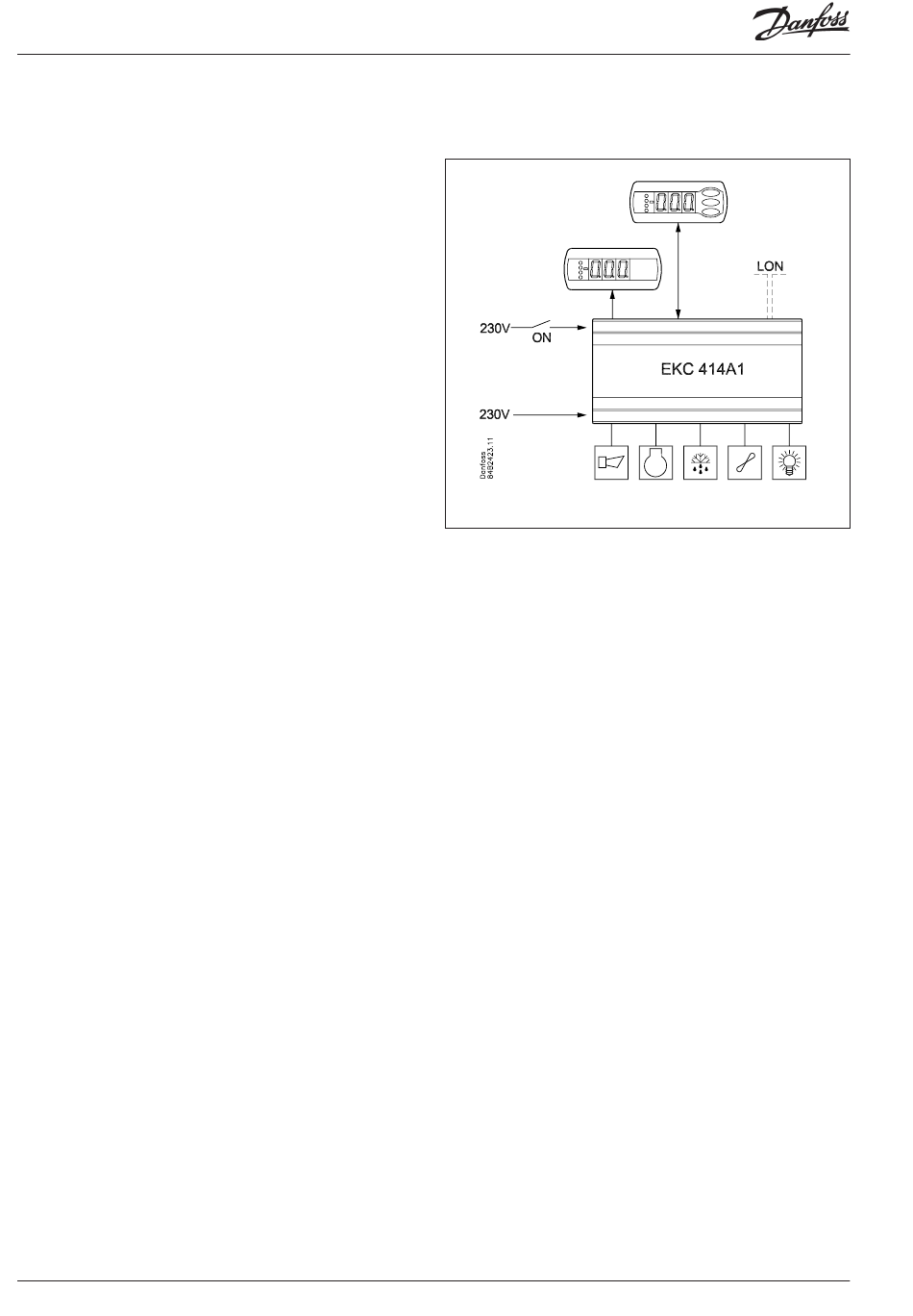

Dieser Kühlstellenregler ist eine komplette Kühlmöbelregelung,
mit integrierten kältetechnischen Funktionen, womit sich der
Anschluss von Thermostaten und Timern erübrigt.
Die Relais dienen zur Regelung von:
- Verdichter
- Lüfter
- Abtauung
- Alarm
- Licht
Der Regler kann einen Verdampfer regeln.
Bedienung
Der Regler verfügt auf der Front über keine Funktionstasten
und erfordert, nachdem er einmal eingestellt und in Betrieb
genommen wurde, auch keine Bedienung.
Bedienung des Reglers:
• Anschluss eines externen Displays mit Funktionstasten.
- Das Display zeigt die aktuellen Werte an, Einstellungen im
Menüsystem lassen sich vornehmen.
- Bei Fehlfunktionen kommt der betreffende Fehlercode am
Display zur Anzeige.
- Vier Leuchtdioden zeigen die aktuelle Funktion der Anlage an:
› Kühlung
› Leistung für AKV-Ventil
› Abtauung
› Lüfter in Betrieb
› bei Alarm blinken drei Leuchtdioden
• Datenkommunikation
Der Regler kann mit anderen Produkten in einem ADAP-KOOL
Kälteanlagenregelsystem verbunden werden. Damit lässt
sich die Bedienung, Überwachung und Datenerfassung von
einem PC aus vornehmen - entweder vor Ort oder bei einem
Serviceunternehmen.
Kundendisplay
Soll die Möbeltemperatur für Kunden sichtbar sein, kann ein
Display montiert werden.
2
Manual RS8DU203 © Danfoss 11-2010
EIN-Funktion (Inject ON Funktion)
Das Expansionsventil schließt, wenn am 230-V-Eingang kein Signal
anliegt. Damit wird sichergestellt, dass das Expansionsventil bei
gestopptem Verdichter nicht den Verdampfer füllt.
(Die Verdrahtung der Funktion kann durch eine Einstellung annu-
liert werden.)
®
Digitale Eingänge
Ein digitaler Eingang kann für folgende Anwendungen definiert
werden:
Türalarm
Abtaustart
Nachtbetrieb
Start/stop der Regelung
Gemeinsamer Abtaustart / stop mit eine Master/Slavefunktion
Lichtrelais
Die Funktion des Relais folgt der Tag/Nacht-Funktion, kann jedoch
neu konfiguriert werden, sodass sie der Türfunktion über den Digi-
taleingang folgt.
Rahmenheizfunktion
Besteht Bedarf für eine Rahmenheizung, lässt sich eines der
folgenden Relais umkonfigurieren, um zur Rahmenheizfunktion
benutzt zu werden.
Die Umkonfigurierung kann entweder am Alarmrelais, Verdichter-
relais oder Lichtrelais erfolgen.
Datenkommunikation
Der Regler ist mit LON RS 485 Datenkommunikation ausgerüstet.
Mehr über Datenkommunikation auf Seite 19.
EKC 414A1
