Datenkommunikation
Auf dieser Seite werden einige der Möglichkeiten beschrieben, die
Sie mit Datenkommunikation erhalten.

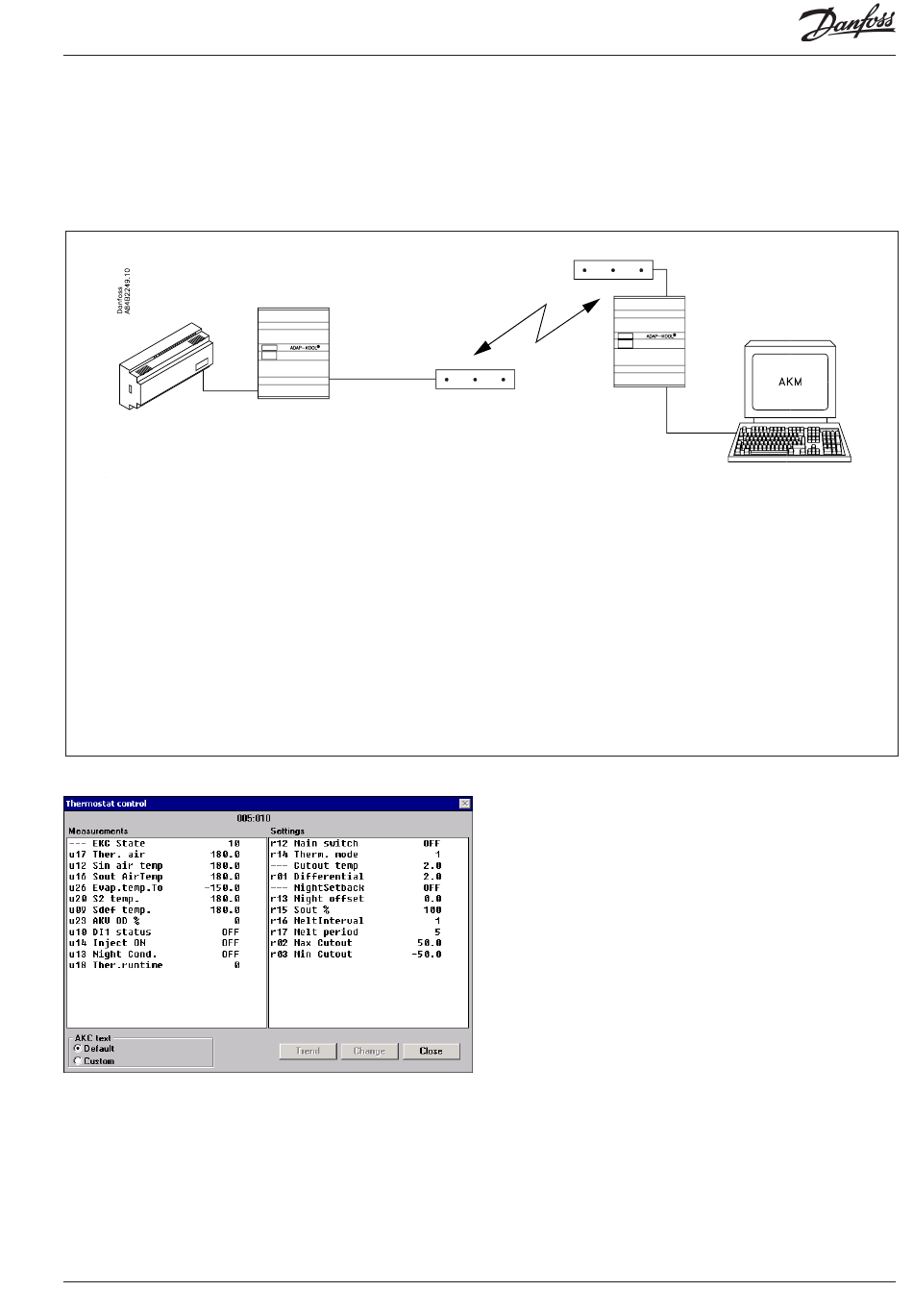

Beispiel
Der Regler ist für Datenkom-
munikation vorbereitet.
Die Datenkommunikation
wird mit ein Zweileiterkabel
verbunden.
Bis zu 60 Regler können an
ein Kabel angeschlossen
werden.
Beispiel eines Menübilds
• Die Messungen werden in
der einen Bildhälfte, die
Einstellungen in der anderen
gezeigt.
• Die Parameterbe zeich nungen
der Funktionen können Sie
Seite 4-12 entnehmen.
EKC 414A1
Dieses Kabel wird auch an ein
Gateway angeschlossen.
Das Gateway regelt jetzt die
Kommunikation zu und von
den Reglern.
Es speichert Temperatur werte
und registriert Alarme.
Bei Alarmmeldung wird das
Alarmrelais zwei Minuten lang
aktiviert.
• Problemlos lässt es sich auf
Anzeige der Werte in Form
eines Säulen diagramms
wechseln.
• Falls früher erfolgte Tem-
peraturmessungen ange-
zeigt werden sollen, lässt
sich eine Logdatei abrufen.
Manual RS8DU203 © Danfoss 11-2010
Es ist wichtig, daß die Installation des Datenkommunikationskabel
korrekt ausgeführt wird. Siehe bitte separate Literatur Nr. RC8AC
Das Gateway kann jetzt an
ein Modem angeschlossen
werden.
Wird von einem der Regler
ein Alarm gemeldet, ruft das
Gateway - über das Telefon netz
- das Service unter nehmen an.
Alarme
Verfügt der Regler über Da-
tenkommunikation, lässt sich
die Wichtigkeit der gesandten
Alarme definieren.
Die Wichtigkeit wird mit den
Einstellungen 1, 2, 3 oder 0 de-
finiert. Entsteht zu gegebenem
Zeitpunkt ein Alarm, werden
folgende Aktivitäten ausgelöst.
1 = Alarm
Der Alarmtext wird mit
Statuswert 1 abgesandt. Dies
bewirkt, dass das Gateway mit
Adresse 125 auf der Anlage
den Alarmrelaisausgang 2
Minuten lang aktiviert. Später,
wenn der Alarm wieder aufge-
hoben wird, erfolgt eine erneu-
te Aussendung des Alarmtexts,
aber jetzt mit Statuswert 0.
2 = Mitteilung
Der Alarmtext wird mit Sta-
Modem, Gateway und PC
mit Systemsoftware Typ
AKM sind bei einem Ser-
viceunternehmen installiert.
Es lassen sich jetzt die Funktio-
nen sämtlicher Regler mit Hilfe
ver schiedener Menübilder
bedienen.
Z.B. lassen sich mit dem
Programm die gesammelten
Temperaturwerte einmal täg-
lich abrufen.
tuswert 2 abgesandt. Später,
wenn die „Mitteilung" wieder
aufgehoben wird, erfolgt
eine erneute Aussendung
des Alarmtexts, aber jetzt mit
Statuswert 0.
3 = Alarm
Wie „1", der Relaisausgang des
Mastergateways wird jedoch
nicht aktiviert.
0 = Information wird unter-
drückt
Der Alarmtext wird im Regler
gestoppt. Es erfolgt keine
Aussendung.
