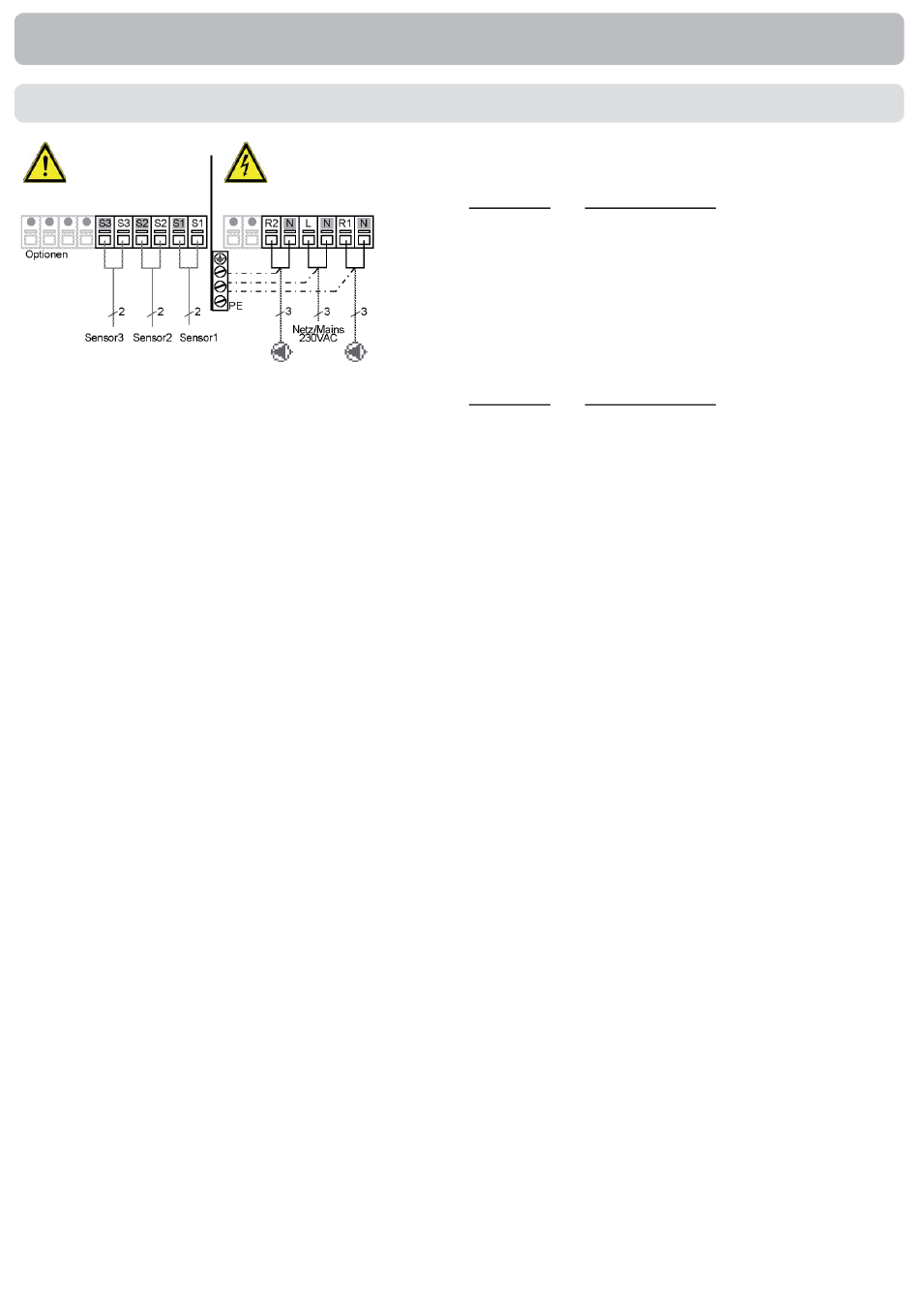

D.11 2x Thermostat
Sensorseite
max. 12V
Achtung
16
Installation
Netzseite
230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 S1
S2 (2x) Fühler 2 S2
S3 (2x) Fühler 3 S3
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
R2 Thermostat 2 L
N Thermostat 2 N
L Netz Außenleiter L
N Netz Neutralleiter N
R Thermostat 1 L
N Thermostat 1 N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
