Sorel TDC1 Montageanweisung Und Bedienanleitung Seite 14

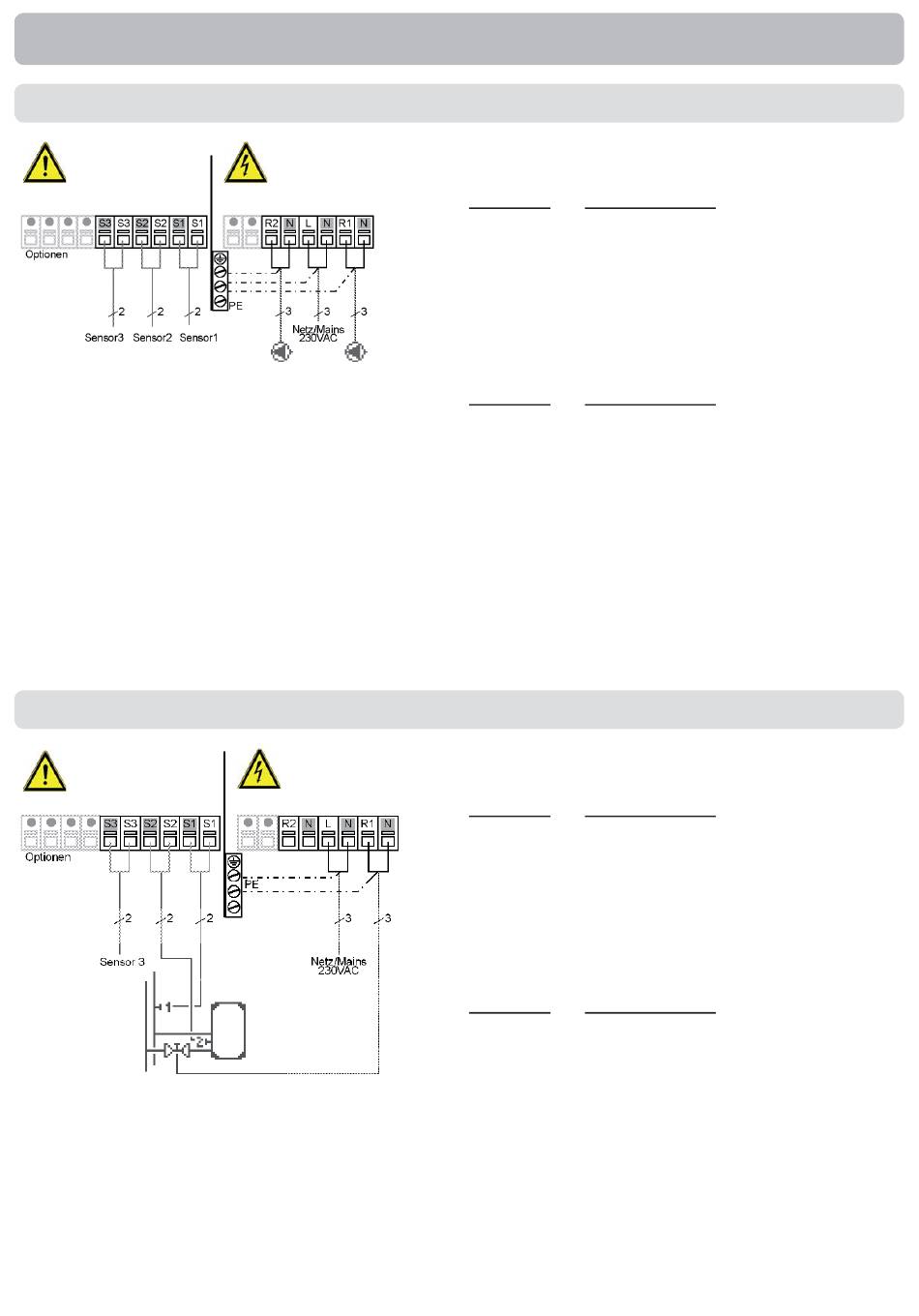

D.7 Universal ΔT-Regler
Sensorseite
max. 12V
Achtung
Kurzbeschreibung Schaltfunktion:
Die ΔT-Funktion Fühler 1 > Fühler
2 schaltet Relais R1.
D.8 Sperrventil
Sensorseite Sensorseite
max. 12V max. 12V
Achtung Achtung
14
Installation
Netzseite
230VAC
Gefahr
Netzseite Netzseite
230VAC 230VAC
Gefahr Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Führung
S2 (2x) Fühler 2 Referenz
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
R2 unbelegt
N unbelegt
L Netz Außenleiter L
N Netz Neutralleiter N
R Pumpe Außenleiter L
N Pumpe Neutralleiter N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Vorlauf
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
R2 unbelegt
N unbelegt
L Netz Außenleiter L
N Netz Neutralleiter N
R Sperrventil Außenleiter L
N Sperrventil Neutralleiter N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
