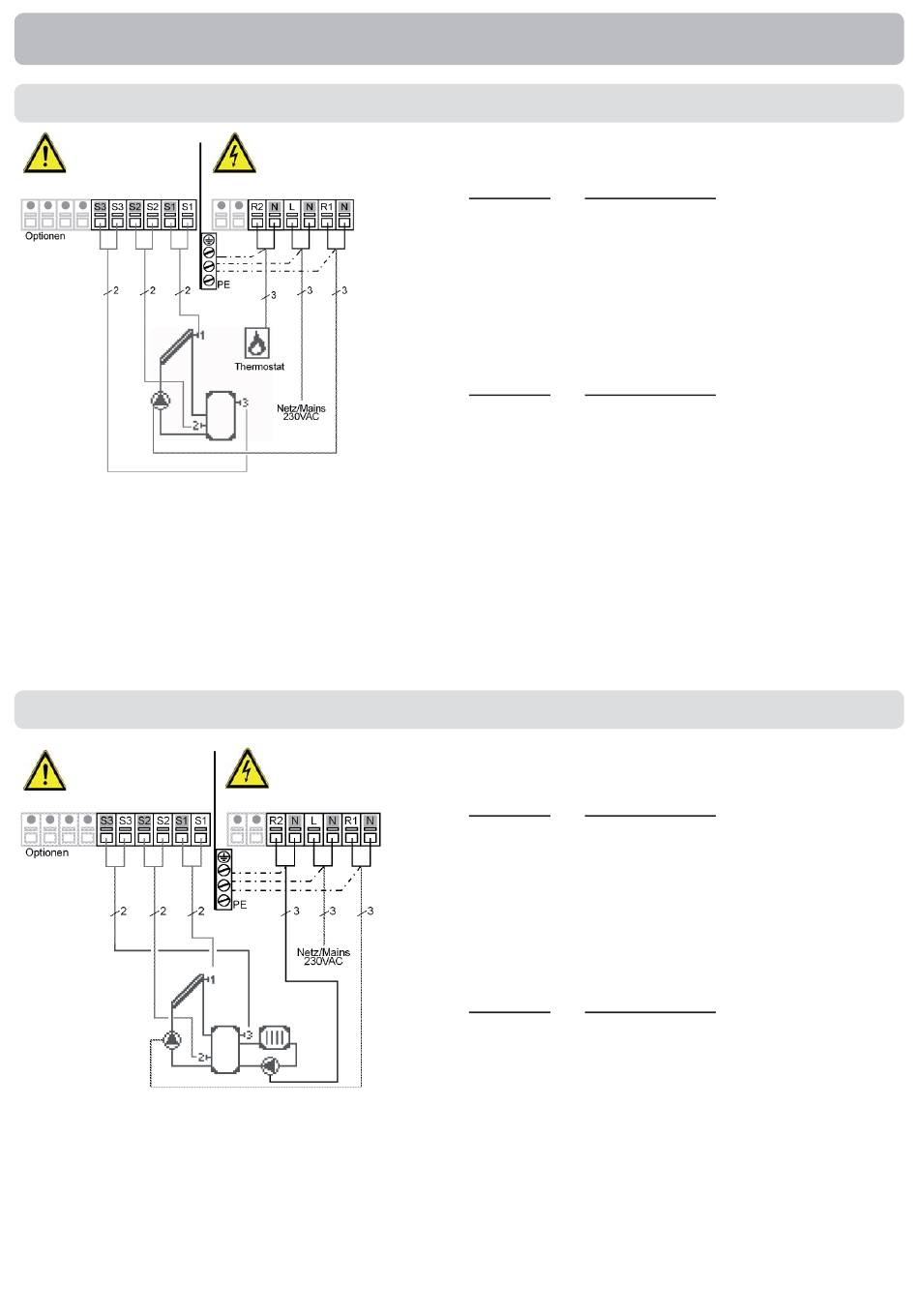

D.9
Solar mit Thermostat
Sensorseite
max. 12V
Achtung
D.10
Solar mit Kühlung
Sensorseite
max. 12V
Achtung
Erklärung der Kühlfunktion unter 6.4.1
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme:
Anschluss für:
S1 (2x)
Fühler 1 Kollektor
S2 (2x)
Fühler 2 Speicher unten
S3 (2x)
Fühler 3 Speicher oben
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
Anschluss für:
R2
Thermostatfunktion L
N
Thermostatfunktion N
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Pumpe Außenleiter L
N
Pumpe Neutralleiter N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme:
Anschluss für:
S1 (2x)
Fühler 1 Kollektor
S2 (2x)
Fühler 2 Speicher unten
S3 (2x)
Fühler 3 Speicher oben
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
Anschluss für:
R2
Pumpe Kühler L
N
Pumpe Kühler N
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Pumpe Außenleiter L
N
Pumpe Neutralleiter N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
