1.9 Andocken von Gerätesektionen
Die Abbildungen in Abschnitt 1.10 zeigen ein Gerät SILVER C RX
mit Ventilatorplatzierung 2. Das Prinzip ist jedoch für die übrigen
Geräte gleich.
1.9.1 Ventilator-/Filter-/Registerwärmetauschersekti-
onen (Registerwärmetauschersektionen nur SILVER
C CX)
1.9.2 Fixierung, Vorderseite/Mitte des Geräts

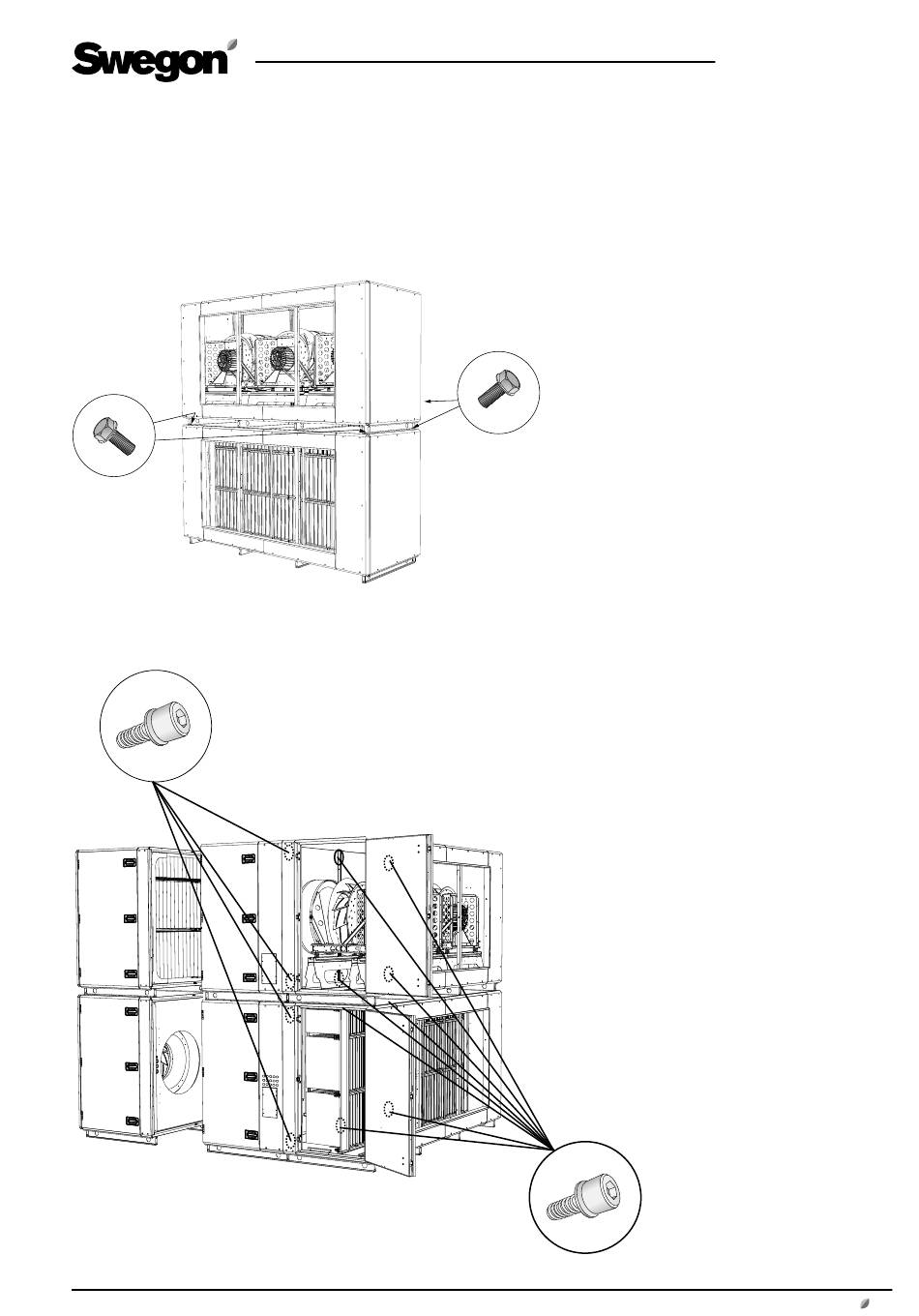

Die Ventilator-/Filtersektionen werden am Wärme-
tauscherteil gemäß Lieferausführung platziert (siehe
Abschnitt 1.8). An der Vorderseite des Gerätes werden
Ventilator-/Filtersektionen am Wärmetauscherteil mit
den mitgelieferten Schrauben in den vormontierten
Nietenmuttern fixiert (insgesamt 2x4 Stück).
Änderungen vorbehalten.
DE.SILVERF120.181005
Die Ventilator-, Filter und eventuelle Registerwärme-
tauschersektionen werden gemäß Lieferausführung
übereinander platziert (siehe Abschnitt 1.8). Das
Gehäuseoberteil wird am Gehäuseunterteil mit den
mitgelieferten Schrauben in den vormontierten Nieten-
muttern fixiert (insgesamt 4 Stück).
In der Mitte des Geräts werden
Ventilator-/Filtersektionen am Wär-
metauscherteil in vormontierten Nie-
tenmuttern (insgesamt 2x8 Stück) mit
den mitgelieferten Schrauben fixiert.
Die inneren Befestigungspunkte sind
in der Skizze angegeben.
Um an die Befestigungspunkte im
Ventilatorteil zu gelangen, ist es
notwendig, die Stutzen und Ven-
tilatoreinsätze zu lösen und nach
außen zur Revisionstür zu schieben.
Die Schrauben können dann durch
die Öffnung des Kanalanschlusses
festgezogen werden.
ACHTUNG! Die Ventilatoreinsätze
müssen nicht vollständig entfernt
werden!
