1.7.3 Gemeinsam für Alternative 1 und Alternative 2

1.7.3.1 Justierung der Neigung des Rotors

L
≈ 0,5xL
Änderungen vorbehalten.
≈ 0,5xL

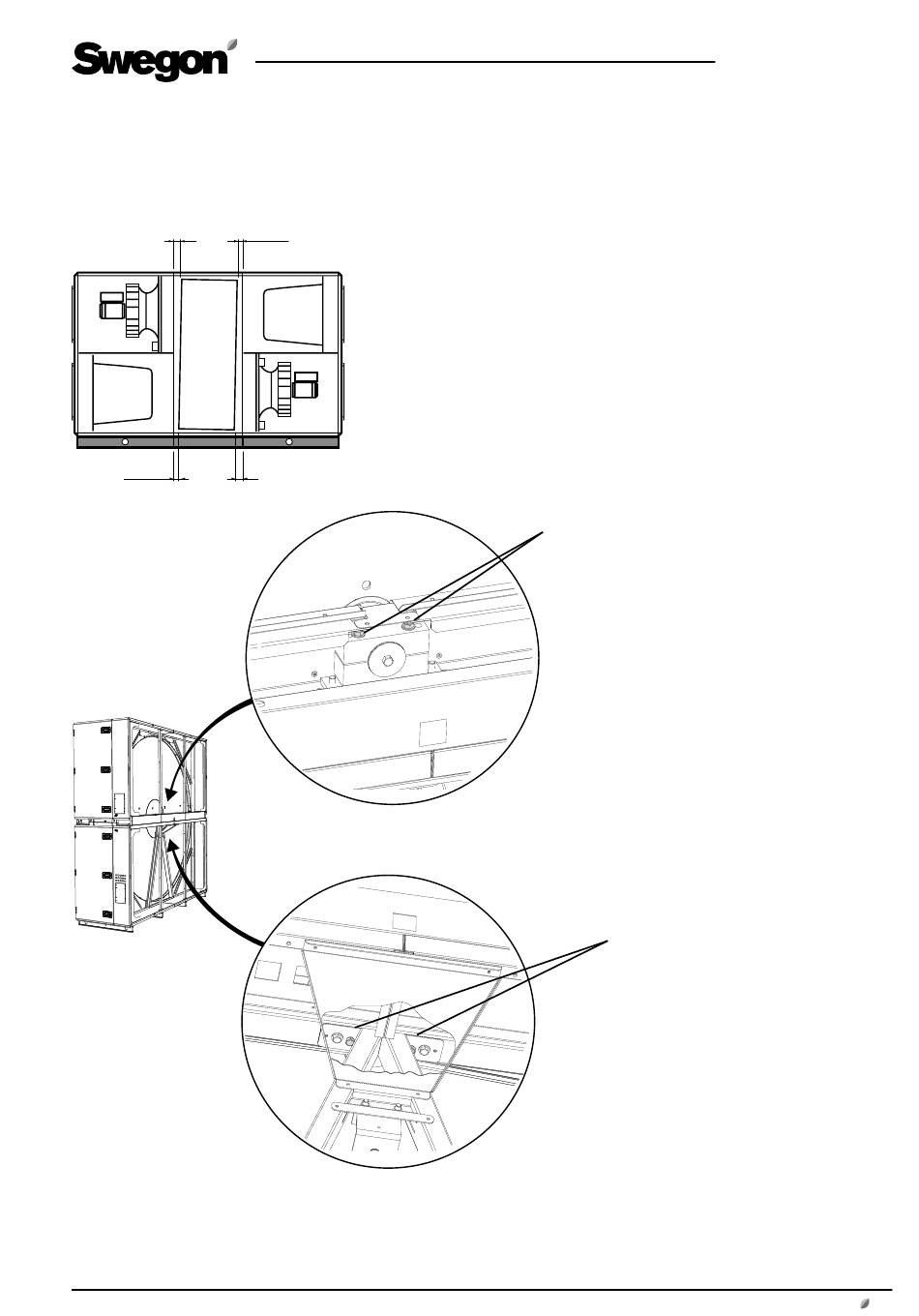

Die Abbildung zeigt eine geeignete Einstellung der
Rotorneigung bei Ventilatorposition 1. Die Neigung muss
immer zum Filter erfolgen, bei der Ventilatorposition 2 ist
die Neigung in der anderen Richtung.
Bei hohen Luftvolumenströmen mit entsprechend hohem
Druck kann eine stärkere Neigung des Rotors erforderlich
sein.
L
Die Sicherungsschrauben etwas lösen. Die Achsenbe-
festigung wird nicht demontiert.
Die Neigung des Rotor mit den Einstell-
schrauben justieren. Die Einstellschrauben
gleich stark anziehen.
Wenn die Neigung justiert ist, werden die
Sicherungsschrauben angezogen.
