REACT Parasol Zenith d

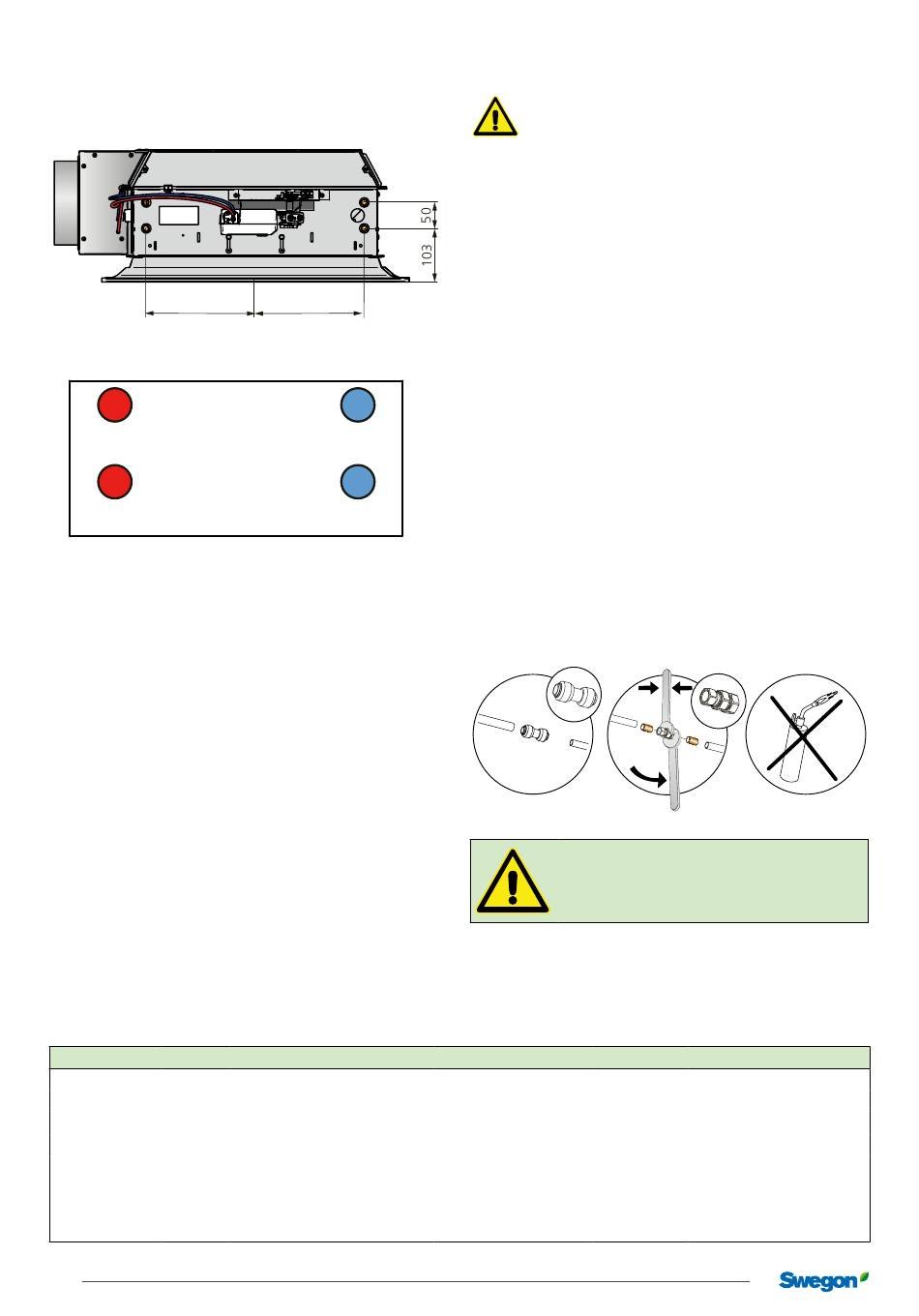

Wasseranschluss
REACT Parasol Zenith 600 / 1200 / 1800
210
Abmessungen, Wasseranschlusslänge 600, 1200, 1800
B2
Värme retur/
Heating return
B1
Värme tillopp/
Heating supply
942256009
Wasseranschluss – Länge 600, 1200 und 1800*
A1 = Vorlauf, Kühlwasser ø12 x 1,0 mm (Cu)
A1 = Vorlauf, Kühlwasser ø15 x 1,0 mm (Cu) *(Größe 1800)
A2 = Rücklauf, Kühlwasser ø12 x 1,0 mm (Cu)
A2 = Rücklauf, Kühlwasser ø15 x 1,0 mm (Cu)*(Größe 1800)
B1 = Vorlauf, Heizwasser ø12 x 1,0 mm (Cu)
B2 = Vorlauf, Heizwasser ø12 x 1,0 mm (Cu)
Anschließen von Wasser
Die Wasserrohre befinden sich unabhängig vom Luftanschluss
des Produkts immer an der kurzen Seite des Produkts.
Schließen Sie die Wasserrohre mithilfe von Schnellkupplungen
(Push-on) oder Klemmringkupplungen, wenn das Produkt
ohne Ventile bestellt worden ist. Beachten Sie, dass Klemm-
ringkupplungen innerhalb der Rohre Stützmuffen benötigen.
Verwenden Sie für den Anschluss der Wasserrohre keine
Lötverbindungen. Hohe Temperaturen können die im Gerät
vorhandenen Lötverbindungen beschädigen.
Flexible Anschlussschläuche für Wasser sind verfügbar für
Rohre mit flachen Ende und Ventile und können gesondert
bestellt werden.
Anschlussabmessungen
Modell
Länge
A Nur eine Kühlung
600, 1200
B Kühlung/Heizung
600, 1200
A Nur eine Kühlung
1800
B Kühlung/Heizung
1800
A Nur eine Kühlung
600, 1200
B Kühlung/Heizung
600, 1200
A Nur eine Kühlung
1800
B Kühlung/Heizung
1800
8
Swegon behält sich das Recht auf Designänderungen vor.
210
A2
Kyla retur/
Cooling return
A1
Kyla tillopp/
Cooling supply
Werkseitig montiert
Anschluss
Stellantrieb und Ventil
Rückstellung
Stellantrieb und Ventil
Rückstellung
Stellantrieb und Ventil
Rückstellung
Stellantrieb und Ventil
Rückstellung
-
Rückstellung
-
Rückstellung
-
Rückstellung
-
Rückstellung
Wasserqualität
Swegon empfiehlt sowohl für die Heizungs- als auch
die Kühlanlage eine Wasserqualität entsprechend
VDI 2035-2. Damit der Sauerstoffgehalt im Wasser
unterhalb der in VDI 2035-2 vorgeschriebenen Werte bleibt
(<0.1 mg/l), wird die Installation eines Vakuumentgasers
insbesondere in der Kühlanlage empfohlen, wo die
Abscheidung von Gas anspruchsvoller ist. Es ist auch wichtig,
dass der Vor-Druck im Ausdehnungsgefäß sowohl für die
Heizungs- als auch die Kühlanlage entsprechend EN-12828
dimensioniert ist und dass regelmäßige Prüfungen des
Vor-Drucks vorgenommen werden. Die Kühl- und die
Heizungsanlagen müssen so ausgelegt sein, dass dem
Eintritt von Sauerstoff vorgebeugt wird. Dies ist insbesondere
unbedingt bei der Auswahl von flexiblen Schläuchen,
Rohren und Ausdehnungsgefäßen zu beachten. Wenn
die Anlage mit frischem Wasser gefüllt ist, hat dies einen
Sauerstoffgehalt von etwa 8 mg/l, wobei dieser Sauerstoff
schnell durch Korrosionsprozesse aufgebraucht wird und
innerhalb von wenigen Tagen sollte der Sauerstoff im
Wasser ausreichend abgesunken sein. Trotzdem muss
unbedingt vermieden werden, die Anlage unnötigerweise
mit frischem Wasser zu füllen.
Häufig sind automatische Entlüfter installiert, um das
Füllen der Anlage zu erleichtern. Es wird empfohlen, dass
die automatischen Entlüfter nach der vollständigen Entlüf-
tung der Anlage ausgeschaltet werden, damit die Anlage
keine Luft ziehen kann, wenn der Vor-Druck im Ausdeh-
nungsgefäß abfallen sollte.
Hinweis:
Verwenden Sie bei Verwendung von
Klemmringkupplungen innerhalb der Rohre
Stützmuffen.
Verbindungstyp
Anschluss
DN15, Außengewinde
Versorgungsrohr
DN15, Außengewinde
Versorgungsrohr
DN20, Außengewinde
Versorgungsrohr
DN20/ DN15, Außengewinde
Versorgungsrohr
Glattes Rohr 12 x 1,0 mm
Versorgungsrohr
Glattes Rohr 12 x 1,0 mm
Versorgungsrohr
Glattes Rohr 15 x 1,0 mm
Versorgungsrohr
Glattes Rohr 15/12 x 1,0 mm
Versorgungsrohr
01.09.2023
Verbindungstyp
Glattes Rohr 12 x 1,0 mm
Glattes Rohr 12 x 1,0 mm
Glattes Rohr 15 x 1,0 mm
Glattes Rohr 15/12 x 1,0 mm
Glattes Rohr 12 x 1,0 mm
Glattes Rohr 12 x 1,0 mm
Glattes Rohr 15 x 1,0 mm
Glattes Rohr 15/12 x 1,0 mm
