1.8 Ausführung und Platzierung der Ventila-
toren

1.8.1 SILVER C RX

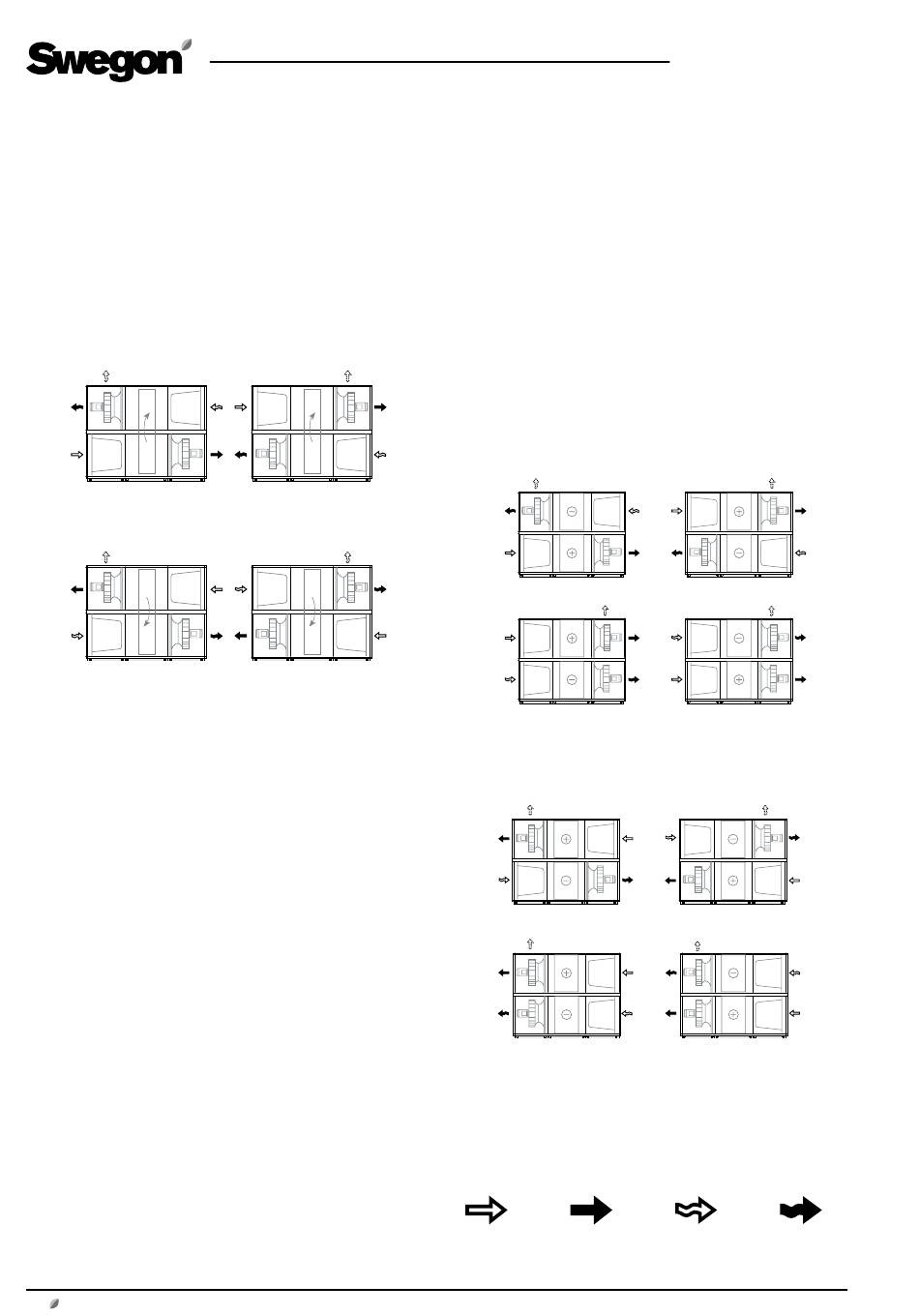

SILVER C RX 120 wird in Rechts- oder Linksausführung
geliefert. Die Position der Funktionsteile kann vertikal
gespiegelt werden (bei der Bestellung), siehe Skizze unten.
Für Lieferausführung und Installation des aktuellen Gerä-
tes bitte den Aufkleber am Unterteil des Wärmetauschers
beachten.
Zuluftventilator, rechts, unten
Rechtsausführung
Zuluftventilator, links, oben
Linksausführung
18 www.swegon.com
Zuluftventilator, rechts, oben
Zuluftventilator, links, unten

1.8.2 SILVER C CX

SILVER C CX 120 wird in Rechts- oder Linksausführung
sowie mit Ventilatoranordnung 1, 2, 4 oder 5 geliefert,
siehe folgende Abbildungen.
Für Lieferausführung und Installation des aktuellen Gerä-
tes bitte den Aufkleber am Unterteil des Wärmetauschers
beachten.
HINWEIS! Zuluftventilator ist mit 1 gekennzeichnet,
Abluftventilator mit 2. Die Kennzeichnungsaufkleber
befinden sich im inneren der Ventilatorteile.
HINWEIS! Gilt für Abluft in der unteren Ebene: Das Gerät
muss mindestens 50 mm über den Bodenbalken erhöht
platziert werden, damit genügend Platz für den Siphon
bleibt. Dies kann durch die Montage von verstellbaren
Standfüßen (Zubehör, mindestens 24 Stück) erfolgen.
Ventilatorposition 1
Ventilatorposition
5, Zuluft oben
Rechtsausführung
Ventilatorposition 1
Ventilatorposition
4, Zuluft oben
Linksausführung
Außenluft Zuluft
DE.SILVERF120.181005
Ventilatorposition 2
Ventilatorposition
5, Zuluft unten
Ventilatorposition 2
Ventilatorposition
4, Zuluft unten
Abluft Fortluft
