REACT Parasol Zenith d
0
❶
l/s
Act.
❶
❸ Max.
❺ Mode ❼ Nom.
Set.
❷ Min. ❹ Diag.
❻ Com.

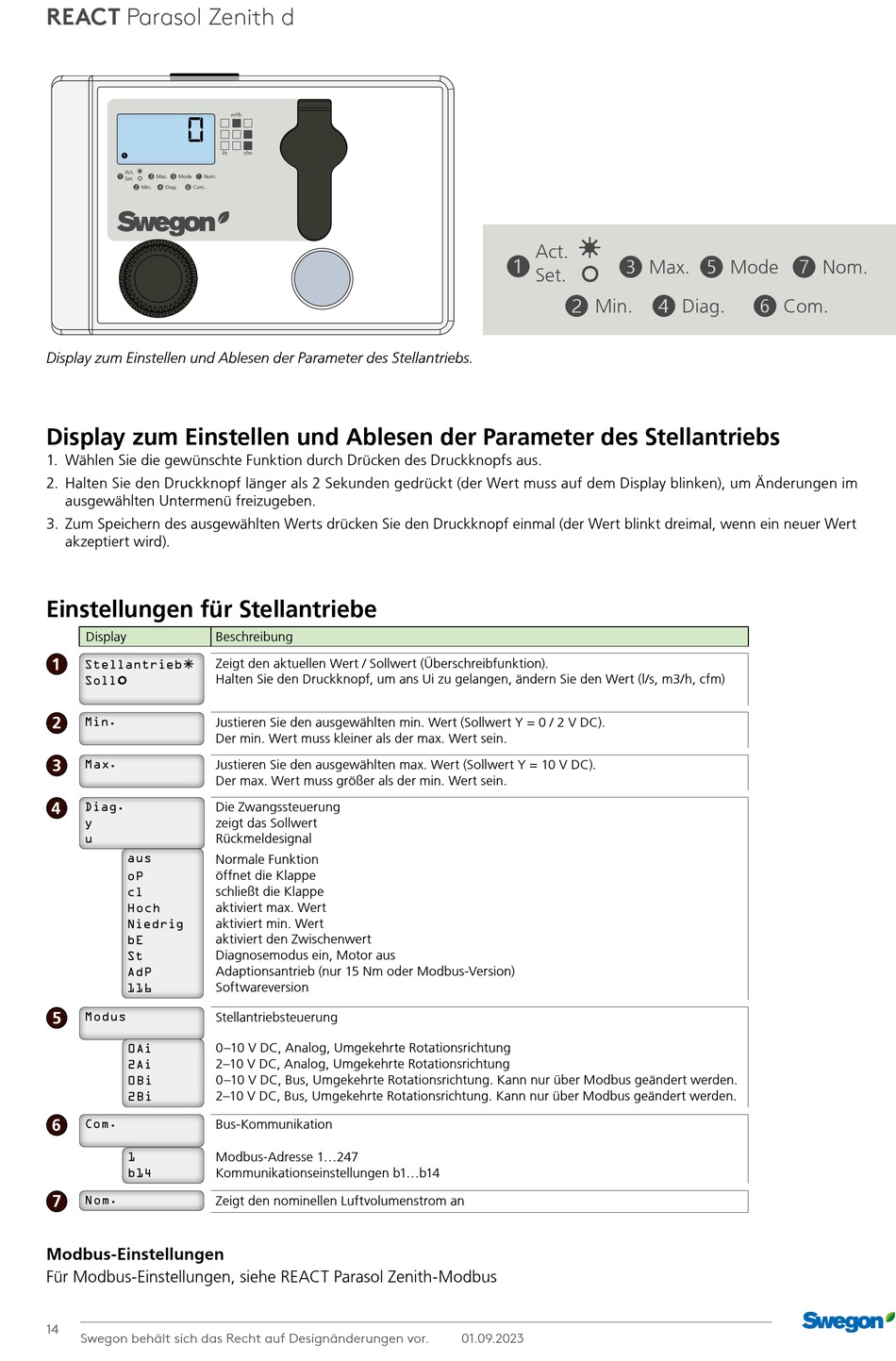

Display zum Einstellen und Ablesen der Parameter des Stellantriebs.
Display zum Einstellen und Ablesen der Parameter des Stellantriebs
1. Wählen Sie die gewünschte Funktion durch Drücken des Druckknopfs aus.
2. Halten Sie den Druckknopf länger als 2 Sekunden gedrückt (der Wert muss auf dem Display blinken), um Änderungen im
ausgewählten Untermenü freizugeben.
3. Zum Speichern des ausgewählten Werts drücken Sie den Druckknopf einmal (der Wert blinkt dreimal, wenn ein neuer Wert
akzeptiert wird).
Einstellungen für Stellantriebe
Display
Beschreibung
1
Zeigt den aktuellen Wert / Sollwert (Überschreibfunktion).
Halten Sie den Druckknopf, um ans Ui zu gelangen, ändern Sie den Wert (l/s, m3/h, cfm)
2
Justieren Sie den ausgewählten min. Wert (Sollwert Y = 0 / 2 V DC).
Der min. Wert muss kleiner als der max. Wert sein.
3
Justieren Sie den ausgewählten max. Wert (Sollwert Y = 10 V DC).
Der max. Wert muss größer als der min. Wert sein.
4
Die Zwangssteuerung
zeigt das Sollwert
Rückmeldesignal
Normale Funktion
öffnet die Klappe
schließt die Klappe
aktiviert max. Wert
aktiviert min. Wert
aktiviert den Zwischenwert
Diagnosemodus ein, Motor aus
Adaptionsantrieb (nur 15 Nm oder Modbus-Version)
Softwareversion
5
Stellantriebsteuerung
0–10 V DC, Analog, Umgekehrte Rotationsrichtung
2–10 V DC, Analog, Umgekehrte Rotationsrichtung
0–10 V DC, Bus, Umgekehrte Rotationsrichtung. Kann nur über Modbus geändert werden.
2–10 V DC, Bus, Umgekehrte Rotationsrichtung. Kann nur über Modbus geändert werden.
6
Bus-Kommunikation
Modbus-Adresse 1...247
Kommunikationseinstellungen b1...b14
7
Zeigt den nominellen Luftvolumenstrom an
Modbus-Einstellungen
Für Modbus-Einstellungen, siehe REACT Parasol Zenith-Modbus
14
Swegon behält sich das Recht auf Designänderungen vor.
m
3
/h
cfm
❶
Act.
❶
❸ Max.
Set.
❷ Min. ❹ Diag.
01.09.2023
0
❺ Mode ❼ Nom.
❻ Com.
m
/h
3
l/s
c
