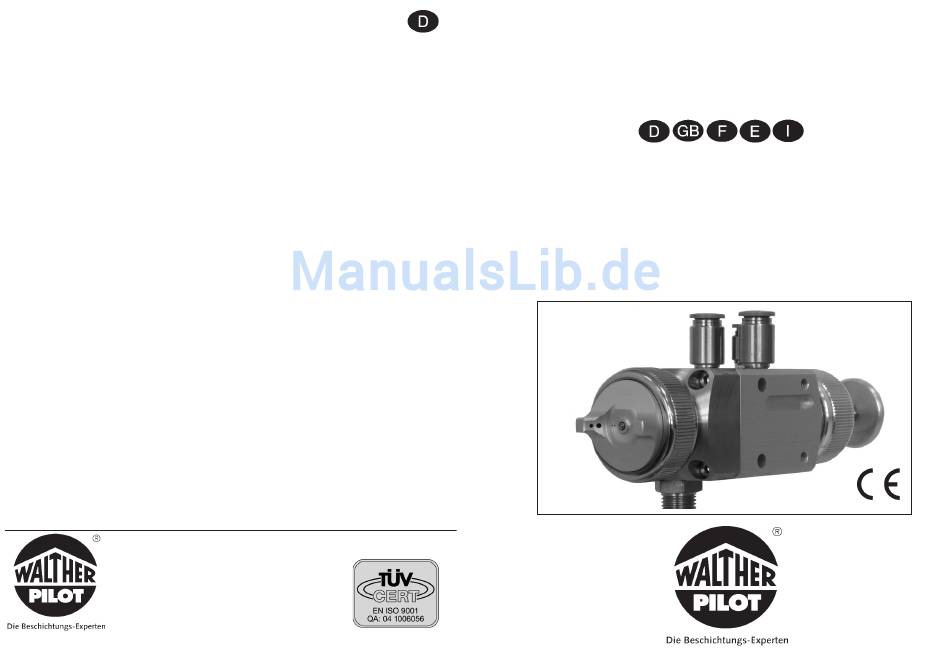

WALTHER PILOT
Betriebsanleitung / Operating Instructions /
Instructions de Service / Manual de instrucciones /
Das WALTHER PILOT-Programm
Manuale d'uso e manutenzione
• Hand-Spritzpistolen
Automatische Spritzpistolen / Automatic Spray Guns /
• Automatik-Spritzpistolen
Pistolets de Pulvérisation Automatiques / Pistolas de Pulverización Automáticas /
Pistole a spruzzo automatiche
• Niederdruck-Spritzpistolen (System HVLP)
• Materialdruckbehälter

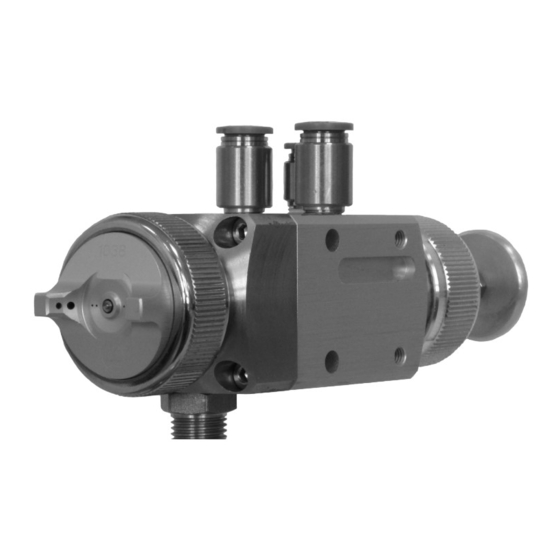

PILOT WA 705
• Drucklose Behälter
Modelle / Models / Modèles / Modelos / Modelli
• Rührwerk-Systeme
ohne Innensteuerung / without internal control / sans commande intérieure
• Airless-Geräte und Flüssigkeitspumpen
sin control interno / senza comando interno
• Materialumlaufsysteme
• Kombinierte Spritz- und Trockenboxen
• Absaugsysteme mit Trockenabscheidung
• Absaugsysteme mit Nassabscheidung
• Trockner
• Zuluft-Systeme
• Atemschutzsysteme und Zubehör
REV. 11/10
WALTHER Spritz- und Lackiersysteme GmbH
Kärntner Str. 18-30 • D-42327 Wuppertal
Tel.: 0202 / 787-0 • Fax: 0202 / 787-217
www.walther-pilot.de
E-mail: info@walther-pilot.de
