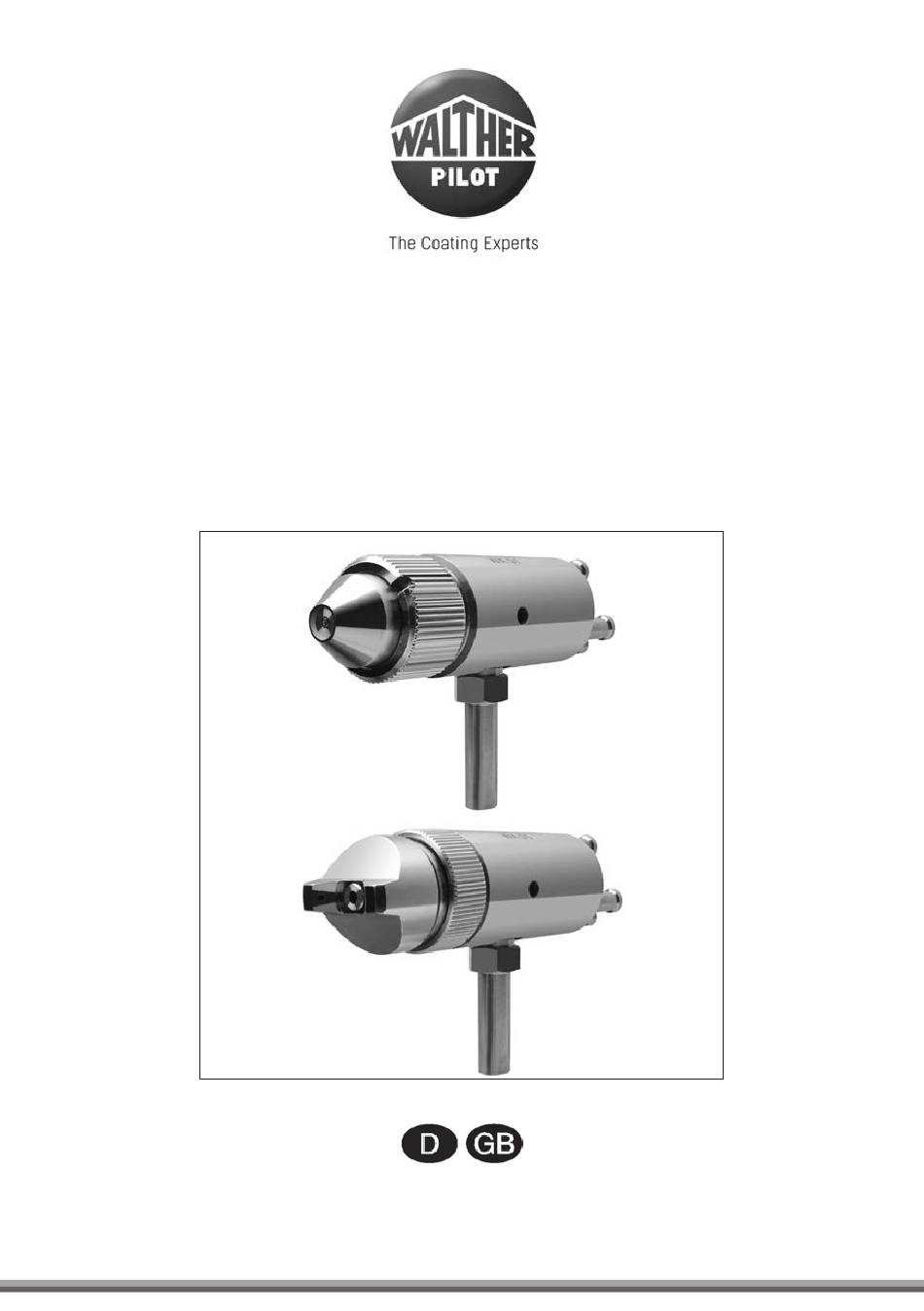

- Seite 1 Betriebsanleitung / Operating Instruction PILOT WA 51 Automatik-Spritzpistole / Automatic Spray Gun...
- Seite 2 WA 51 Sonderausführung: WA 51 mit Nadelhubbegrenzung Special version: WA 51 with needle stroke limit Materialanschluss PK 4 Kennzeichnung: M Material conncetion PK 4 Identification: M Spritzluftanschluss PK 4 Kennzeichung: SP Atomizing air inlet fitting PK4 Identification: SP Steuerluftanschluss PK 3 Spritzluftanschluss PK 4 Kennzeichnung: ST Kennzeichung: SP...
- Seite 3 Maßblatt / Dimension Sheet WA 51 Rundstrahl / Round jet mit Nadelhubbegrenzung/ with needle stroke limit Rundstrahl / Round jet Breitstrahl / Wide/flat jet mit Nadelhubbegrenzung/ Breitstrahl / Wide/flat jet with needle stroke limit...
- Seite 4 Seite 8 - 21 Page 22 - 35...
-
Seite 5: Inhaltsverzeichnis
Allgemeines Tel.: +49(0)202 / 787 - 0 Kennzeichnung des Modells Fax: +49(0)202 / 787 - 2217 Bestimmungsgemäße Verwendung www.walther-pilot.de • e-mail: info@walther-pilot.de Sachwidrige Verwendung Typenbezeichnung Automatische Spritzpistolen PILOT WA 51 Rundstrahl V20306xxxx3 Technische Beschreibung Breitstrahl V20306xxxx3 Verwendungszweck Verarbeitung spritzbarer Materialien... -
Seite 6: Ersatzteilliste
Ersatzteilliste Luftkopf - Kennzeichnungen Luftkopf Artikelnummer Düsengröße Material PILOT WA 51 V2033913033 Ø 0,3 - 0,5 mm V20306XXXX3 mit Stoßrand V2033913083 Ø 0,8 - 1,0 mm Rundstrahl Edelstahl Pos. Bezeichnung Stck Artikelnummer V2033913123 Ø 1,2 - 1,5 mm V2033913030 Ø 0,3 - 0,5 mm... -
Seite 7: Allgemeines
Die Temperatur des Spritzmaterials darf 80° C nicht überschreiten. Die in den Zylinderraum einströmende Druckluft betätigt den Steuerkolben und öffnet Das Modell PILOT WA 51 ist kein handgeführter Spritzautomat und muss deshalb an die Materialzufuhr. einer geeigneten Halterung befestigt werden. -
Seite 8: Allgemeine Sicherheitshinweise
Montage Achtung Das Piktogramm und die Dringlichkeitsstufe „Achtung“ kennzeichnen eine Die automatische Spritzpistole ist werkseitig komplett montiert. Bevor Sie die Spritz- mögliche Gefahr für Sachwerte. Mögliche Folgen: Beschädigung von Sachen. pistole in Betrieb setzen können, sind die folgenden Tätigkeiten durchzuführen: Hinweis Das Piktogramm und die Dringlichkeitsstufe „Hinweis“... -
Seite 9: Inbetrieb- Und Außerbetriebsetzen
erzeugte Schallpegel des Spritzautomaten von ca. 83 dB (A) kann einen Zerstäuberluftdruck (Rund- / Breitstrahleinstellung) regulieren Gehörschaden verursachen. Der Zerstäuberluftdruck (Rund- / Breitstrahl) wird stufenlos über ein in der Anlage • Im Arbeitsbereich ist Feuer, offenes Licht und Rauchen verboten. Beim angeordnetes Druckluft-Reduzierventile eingestellt. -
Seite 10: Reinigung Und Wartung
• O-Ring des Kolbens • Materialnadel Verwenden Sie dazu WALTHER PILOT Pistolenfett und einen Pinsel. Anschließend • Schalten Sie vor jeder Wartung die Steuer- und Zerstäuberluft sowie die wird der Spritzautomat in umgekehrter Reihenfolge zusammengesetzt. Materialzufuhr zum Spritzautomaten drucklos - Verletzungsgefahr. -
Seite 11: Fehlersuche Und -Beseitigung
Technische Daten Fehlersuche und -beseitigung Gewicht: 94 g/ 0,2 Ib Warnung Schalten Sie vor jeder Wartung und Instandsetzung die Steuer- und Zerstäuberluft Anschluss: sowie Materialzufuhr zum Spritzautomaten drucklos - Verletzungsgefahr. Breitstrahlluft PK 4 Rundstrahlluft PK 4 Fehler Ursache Abhilfe Steuerluft PK 3 Materialnadel (Pos. -
Seite 12: Din En Iso 12100:2011
Tel.: +49(0)202 / 787 - 0 Identification of Model Versions Fax: +49(0)202 / 787 - 2217 Normal Use www.walther-pilot.de • e-mail: info@walther-pilot.de Improper Use Type Designation Automatic spray gun PILOT WA 51 round jet V20306xxxx3 Technical Description wide/flat jet V20306xxxx3 Intended purpose... -
Seite 13: List Of Replacement Parts
Accessories Nozzle sizes optional: Art.-No. WALTHER PILOT Gun grease (pad 8 - 10 g) 0,3 • 0,5 • 0,8 • 1,0 • 1,2 • 1,5 mm ø V0000000001 * Please indicate the required sizes when placing an order for replacement parts. -
Seite 14: General
If the control air is interrupted by the 3/2-way valve, the compressed air in the The model PILOT WA 51 is not a hand-held spray gun and must therefore be cylinder chamber is allowed to escape. The spring pressure of the piston spring mounted in a suitable bracket. -
Seite 15: General Safety Instructions
Note Mounting of Spray Gun The pictogram and the urgency level “Note“ identify additional information for the safe and efficient operation of the spray gun. Install the gun in a suitable and stable mounting device (e.g. fastening bolt, 6.0 mm diameter). -
Seite 16: Starting/ Stopping Requirements
Regulate the control air pressure Starting/ Stopping Requirements The control air pressure is to be adjusted at the air pressure reducing valve of the compressor system. Please comply with the operating instructions and safety The following requirements must be met before the spray gun is operated: warnings issued by the manufacturer. -
Seite 17: Cleaning And Maintenance
Cleaning and Maintenance • Material needle. Use WALTHER PILOT gun grease and a brush for this purpose. The spray gun is • Make sure that the spray gun is in unpressurised condition, i.e. all air and mate- then reassembled in reverse order. -
Seite 18: Troubleshooting And Corrective Action
Specification Data Troubleshooting and Corrective Action Warning Weight: 94 g/ 0,2 Ib Prior to any servicing and repair work: Make sure that the spray gun is in unpressu- Connections: rized condition, i.e. all air and material inputs must be shut off - if not, imminent risk Wide/Flat Jet Air PK 4 of injury. -
Seite 19: Walther Spritz- Und Lackiersysteme Gmbh Kärntner Str
Das WALTHER PILOT-Programm The WALTHER PILOT Programme • Hand-Spritzpistolen • Manual Spray Guns • Automatik-Spritzpistolen • Automatic Spray Guns • Niederdruck-Spritzpistolen • Low Pressure Spray Guns (System HVLP) (System HVLP) • Pistolen-Düsenverlängerungen für • Gun Nozzle Extension for Internal Innenbeschichtung Coating •...
