1.3 Montage der Elektrobauteile
Das Relais K20.1 inklusiv der angeschlossenen Adern sowie das 3-adrige Kabel zur Flanschheizung E10.11
sind zu
entfernen.

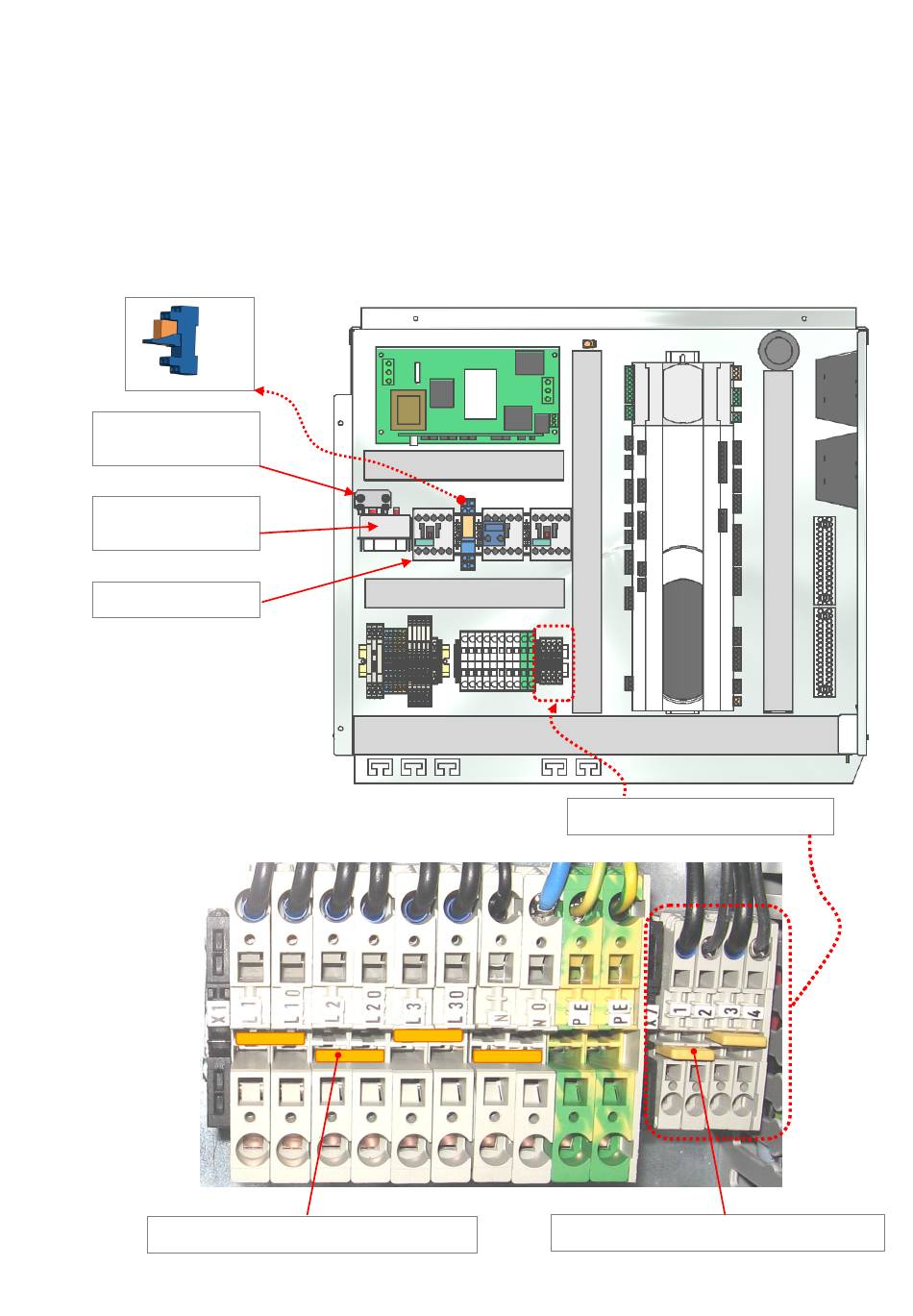

Der Schütz und die Durchgangsklemmen sind wie in Bild 4 dargestellt an den dafür
vorgesehenen Platz im Schaltkasten auf die vorhandenen Tragschienen zu montieren (clipsen). Der
Montagewinkel für den Sicherheitstemperaturbegrenzer (STB) ist mit der kurzen Umkantungsseite an die im
Bild 4 gezeigte Position mit den selbstschneidenden Schrauben M4x8 an den dafür vorhandenen Bohrungen
zu befestigen . Der STB wird an diesem Winkel mit den Schrauben M4x6 + Fächerscheibe befestigt. Die
Kapillarleitungen des STB sind in den Kabelkanälen des Schaltkastens zu verlegen und weiter zur Unterseite
des Elektroheizkörpers zu führen. Die Kapillarleitungen sind mit Kabelbindern am Leitungsstrang der
Elektroheizung zu fixieren (Achtung: Kapillare nicht quetschen). Die Leitungsverlegung soll dabei so erfolgen,
dass es im Bedarfsfall auch später möglich ist den Schaltkasten abzunehmen und abzustellen ohne dass hierfür
Leitungen ausgeklemmt werden müssen.
K20.1
Befestigungswinkel
für STB
Sicherheitstempera
turbegrenzer (STB)
Schütz K20.2
⑤
4x Verbindungsstecker „groß" (6 mm
FD9509
④
2
*
)
Klemmen für Klemmenblock X7
2x Verbindungsstecker „klein" (2,5 mm
1
Seite 3/16
